Paso 2: Diseñar y dibujar el peine
La madera es mucho menos flexible que el plástico, por lo que no se flex para acomodar mi pelo cuando crece hacia fuera (ahora es corto, lo suelo llevar muy largo). Cada vez cavar profundo consigue agrupado para arriba y pegado. Para que este tiempo que espacio los dientes más separados y también hacen una amplia abertura en la base de los dientes, que permite agrupados por escape de pelo - algo copié desde el diseño de otro fabricante que se describe el diseño de su peine de metal (no se puede encontrar el enlace para en el momento).
Para hacer el patrón del peine utiliza Adobe Illustrator (Inkscape es una alternativa de código abierto). He descrito mi proceso abajo, pero también he hecho capturas de pantalla de etiqueta para hacer el proceso más claro. El diseño final se incluye como un archivo PDF e illustrator al final de este paso.
- Primero hice una línea ligeramente más grande que el ancho final de mi peine - Quiero mi peine que ~2.5 pulgadas, así que hice una línea de 3 pulgadas - a ver por eso más adelante.
- Utiliza el menú de efectos de Illustrator y selecciona distorsionar--> zig-zag. Esto abre el cuadro de efectos zig-zag. He seleccionado vista previa por lo que pude ver los efectos de mi configuración en tiempo real.
- Los dos ajustes en zig-zag son altura (amplitud) y crestas por segmento (línea). Mi primer peine tenía 11 dientes, que se traduce en 21 picos (superior e inferior) por línea. Así que para mi segundo peine reduce los picos a 15 picos, que me va a dar 7 dientes.
- Después de aplicar el zig-zag fui al menú objeto y selecciona "expandir apariencia. Esto cambia el zig-zag de una forma de escuchar en una línea de vector real.
- A continuación, hice algunos óvalos en la base de cada diente - luego utilicé la herramienta Buscatrazos para unir los óvalos y los dientes formas, creando el diseño final de los dientes con un área del bulbo-hacia fuera entre cada diente. El agujero resultante hace espacio para el pelo escapar.
- Lo hice mi línea más grande (3 pulgadas) de tamaño (2,5 pulgadas) de mi destino es porque quería que a corte del último pico de zig-zag. Utilicé la herramienta Selección directa para seleccionar el primer y último segmento de la onda y borrarlas. También tuve que borrar algunas líneas callejeros creados por el proceso anterior de pathfinder

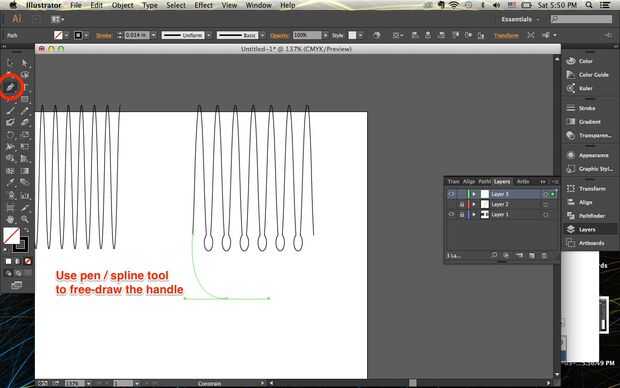

- Luego, usé la herramienta pluma para dibujar la forma del mango. No estoy seguro si era necesario, pero he creado una segunda capa en este punto, para evitar cambiar la forma de los dientes mientras dibujaba la manija.
- Jugué con la configuración de la ranura hasta que me dieron una forma media manija que estaba contento con, entonces usé el "transform--> reflejar herramienta para crear una copia espejo de mi mitad-dirija, entonces las dos líneas se unieron.
- Por último, me aseguré que el mango y los dientes fueron alineados correctamente, a continuación, utiliza el "ventana -> Buscatrazos--> unir" herramienta para combinar la manija y los dientes juntos. Este proceso crea algunas líneas de artefacto incorrecta - usé la herramienta de selección directa para eliminar aquellos.
Una vez yo estaba contento con el patrón, doble comprobé las dimensiones y lo imprime.
