Película de fotopolímero en seco para la fabricación de placas de circuito (1 / 1 paso)

Paso 1: procedimiento

1.-primero se debe cortar la placa del tamaño de tu obra de arte.

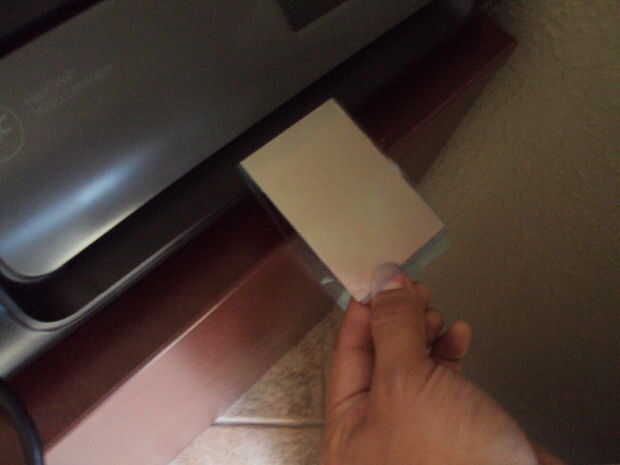

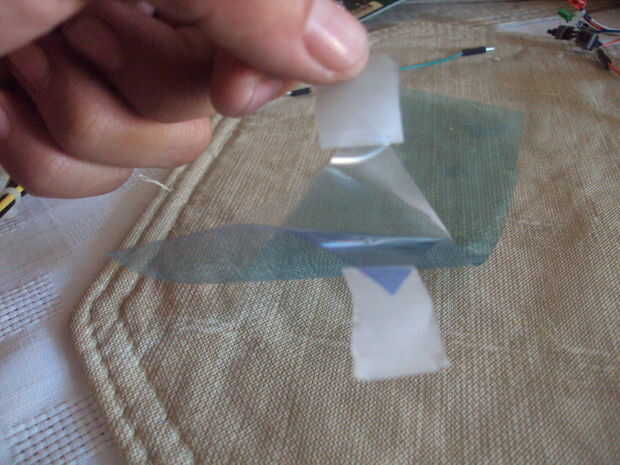

La película tiene dos capas de película protectora, quite una capa con la ayuda de dos cintas. Entonces la superficie pegajosa sobre el cobre revestido y pasarla por el laminador.  Evitar arrugas y burbujas entre el papel y el revestido de cobre.

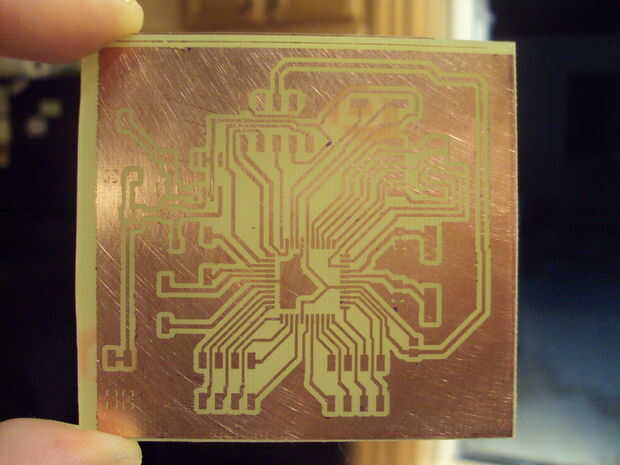

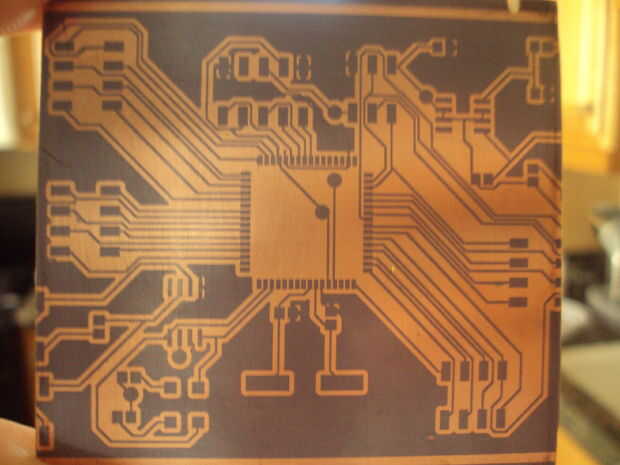

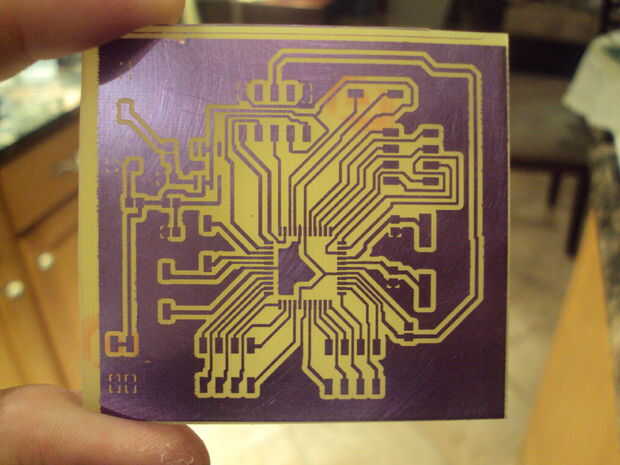

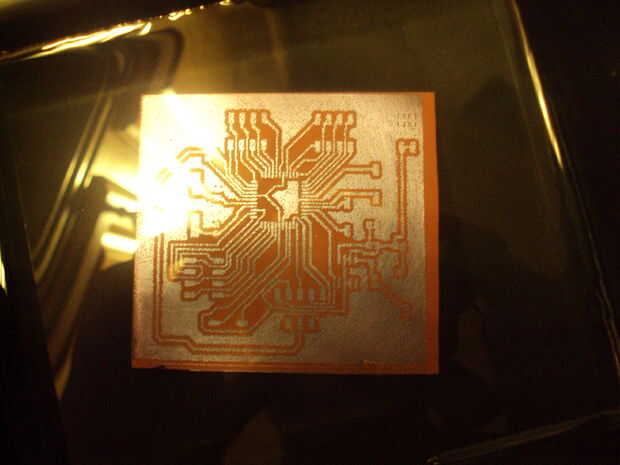

2.-exponer la película a la luz. Usar una luz fluorescente convencional 15 vatios durante 15 minutos. Recuerda que tienes que usar el negativo de tu obra de arte como en la foto. El papel es verde sin estado expuesto y se convertirá en azul cuando ya está expuesto. La primera foto parece purpule porque lo dejo permanente alrededor de un día antes de la aguafuerte. El color debe ser más como la segunda foto.
Yo había cansado una luz UV pero es demasiado fuerte para el papel. Dio vuelta purpule oscuro color del papel y el papel llegó a ser frágil. Mal.

3. - una vez expuesto quitar la segunda capa de protectic y desarrollar el cobre con la solución de carbonato de sodio.  Tienes que usar la concentración de carbonato de sodio 0,85%, que significa que tienes que poner 0,85 gramos de cabonate de sodio en un litro de agua.

4.-grabar la junta con una solución fresca de la aguafuerte. Use una solución de grabado fresco para reducir el tiempo de grabado.

5.-una vez grabado al agua fuerte la placa tenemos que preparar una solución de 2-5% de sodio hidroxyde.
PRECAUCIÓN: Si usted está usando sodio hidroxyde cristales Vierta el agua lentamente y en un lugar ventilado. La solución va a generar calor y expulsará los gases. Uso de guantes de.
Ponga el tablero en la util solución y esperar el papel se vuelve transparente, saque la placa de la solución con la ayuda de unas pinzas de plástico o algo similar.
Enjuague la junta con el agua y el papel empieza a despegarse.

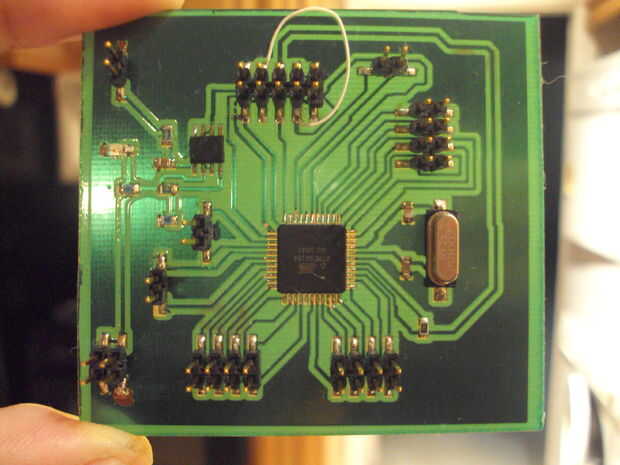

Ahora todo lo que necesita es aplicar seco ya explicada en otro instructable, poner los componentes de la máscara de la soldadura de la película y usted acabará con un tablero como el de la última foto.
