Película para Mutoscope (14 / 20 paso)

Paso 14: Diseñar las celdas colgar soportes

Para crear el soporte de colgar los marcos necesarios para cada célula de la animación, que tenía que utilizar un material rígido, ligeramente pesado, pero durable y delgado para el papel. Recurrimos a 1/16 de pulgada de acrílico.

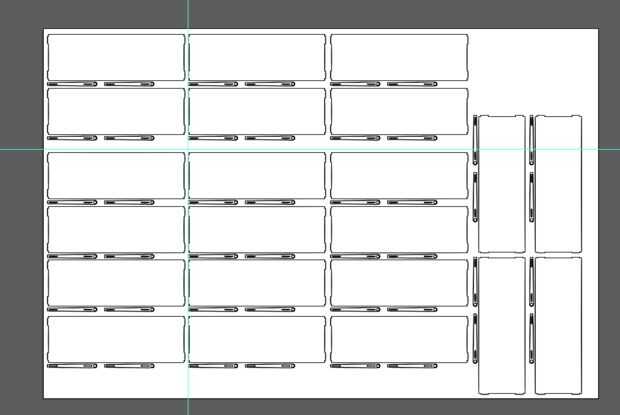

Asistente de estudio de diseño compañero Jon-a-Tron me ayudó a averiguar la mejor manera de maximizar una 24 "x 36" la hoja de acrílico y generar todas las piezas necesarias para los marcos de apoyo.

Cada bastidor de soporte consiste en 3 partes, dos 'bisagras' y una placa. Ranura para montar en uno con el otro con dos articulaciones dedo elegante a cada lado.

Estas piezas fueron generadas usando la herramienta pluma para modificar formas básicas con la herramienta elipse y herramienta rectángulo.

También se incluyen en el diseño de este archivo es un pequeño marco - vamos a hablar de esta parte en un paso posterior.
