Paso 4: más allá de la placa
![]()
![]()
![]()
![]()
![]()

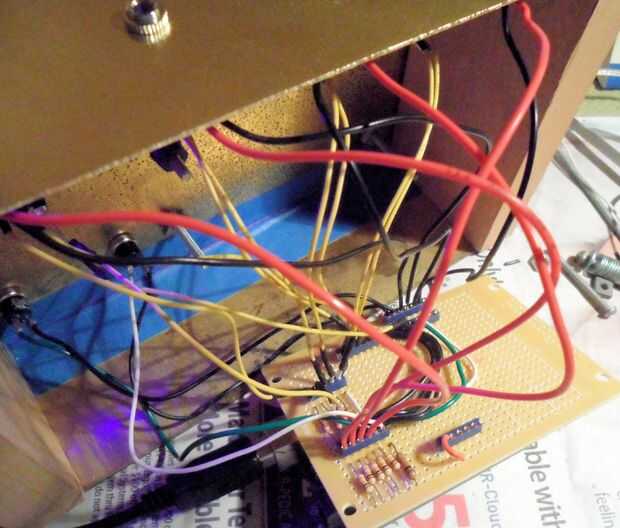

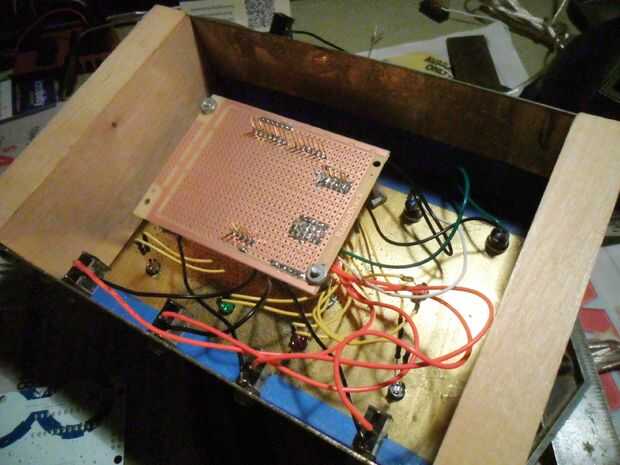

Cuando tienes confianza que desea cometer el diseño a algo más permanente, usted necesitará una caja de proyecto. Si eres como yo,
barato frugal, usted podría tomar un trozo de hoja de metal (pensé que tenía algún aluminio pero resultó para ser latón) algo sobre 20 o calibre 22 trabajo, corte a 8 "x 13" y de la curva para tener una zona del centro de 5 "x 8" con dos aletas de 90 grados de 3 "x 8". Tengo un viejo 18""freno de la flexión"para hacer el doblez. Hay instructables en cómo construir tu propio, pero sería más expedita para considerar la compra de uno. Harbor Freight vende uno por unos treinta dólares. Completa el cuadro con dos piezas de madera para encajar en los extremos. No te olvides de hacer un agujero o ranura para la energía o el cable USB pasar.
Si no estás en ese tipo de cosas, solo ir a comprar una caja de proyecto de aproximadamente el mismo tamaño.

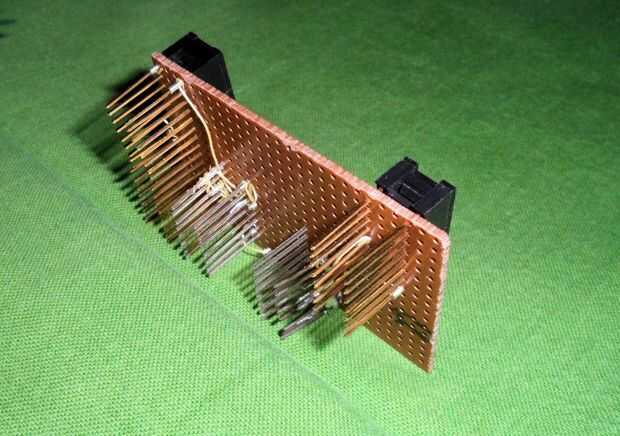

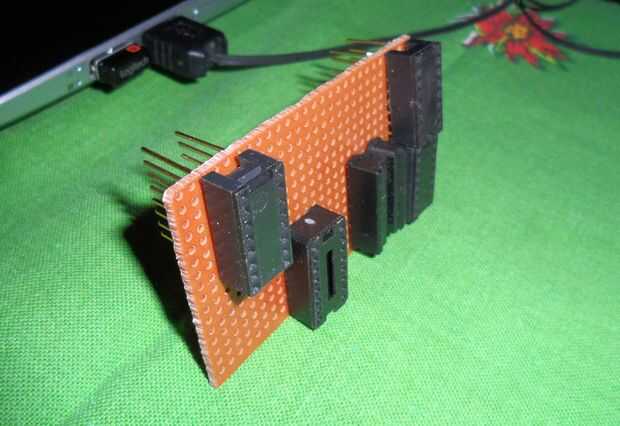

Para la placa, te recomiendo el kit de MakerShield. No utilizo, pero mi último intento fue muy similar a ella, con cosas que tenía alrededor. Mi primer plan era utilizar alambre de envoltura. Estaba bastante buena, hace treinta años, pero no ahora y no lo recomiendo.

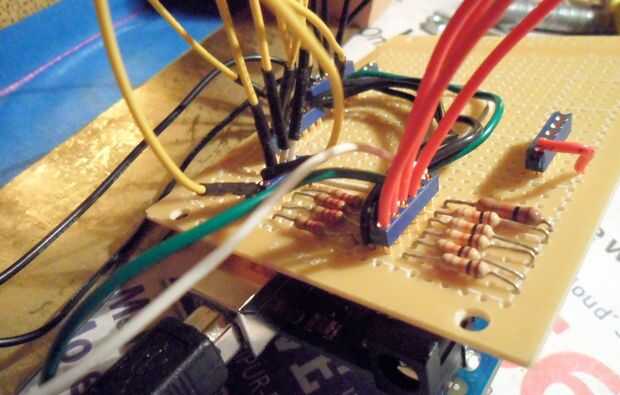

En la construcción, el diseño no es importante. Pulcritud es muy útil. Si eres consistente en la colocación, cuando tenga los componentes, como resistencias, realizar una función similar, presentada con conexiones similares, si algo parece fuera de lugar, es digno de doble control.
