Paso 10: ¿Cómo conectar las bombillas y los solenoides para los relés?
Ahora bien... ¿Cómo conectar físicamente las lámparas y los solenoides los relés?

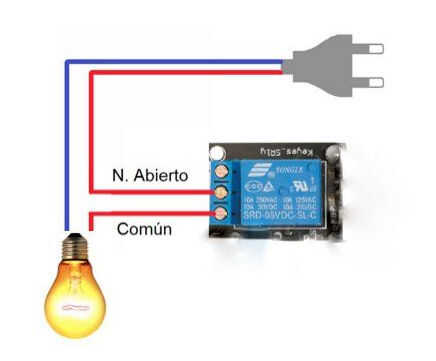

Los bulbos se componen de 2 cables, echar 1 cable para cada bulbo y conectarlo a la TV (preferiblemente el cable contenga la línea negativa), el otro cable lo conectará a la alimentación directamente, como podemos ver en la imagen 1 ↑.
Los solenoides son utiliza el mismo procedimiento, pero la potencia de los solenoides en mi caso será con alimentación de 24 v

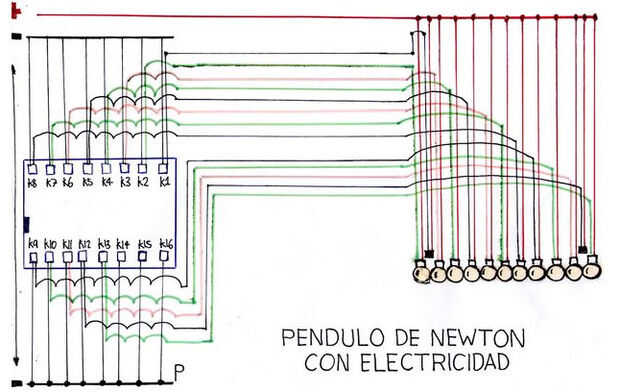

El circuito final debería estar como la segunda imagen. Con la excepción de solenoides, que van a la fuente de alimentación 24v.
PD: Por error yo incluí 11 bombillos en el dibujo, pero realmente son 10. Por lo no utilizaremos el espacio numero 12 del modulo de revés.
Recuerde: No toque los relés del módulo, piezas soldadas, CABLES o enchufes de los bulbos, cuando el proyecto es impulsado, ya que puede causar daños.
