Paso 3: Construir el circuito

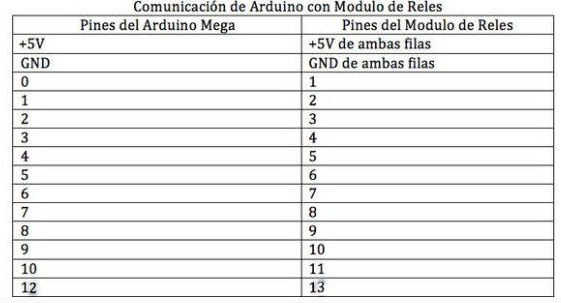

En esta etapa que debemos conectar nuestro Arduino Mega digital salidas módulo de entrada forrelay pin PIN. Para que sea más fácil que le guiará con la tabla de arriba ↑
Hay que recordar el poder de ambas placas, haremos las conexiones pero no les daremos alimento hasta el final. El Arduino Mega puede ser accionado de dos formas: a través de USB o entrada DC.

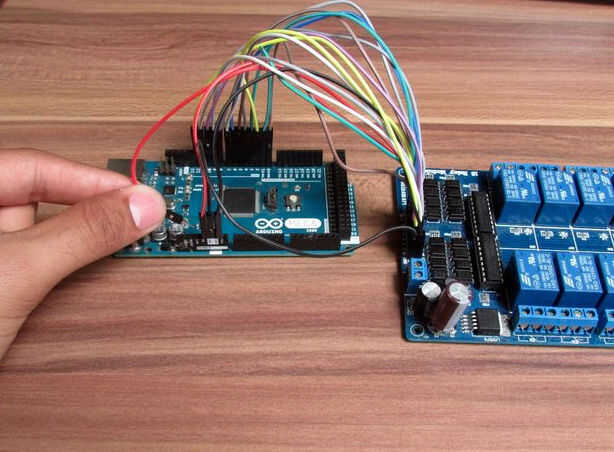

Con respecto a los relés del módulo... placa arduino hacer un nodo o un poder de los + 5v a la + dos filas de pines de 5v de los relés del módulo, de la misma manera con la tierra (GND), dos filas de pines deben ser alimentados. Toda la tarjeta del módulo de relé debe alimentar con un adaptador o en la menos fuente de 12V 500mA.
Al lado de las filas de pines hay un zócalo azul con 2 clavos o tornillos, coloque GND y + adaptador de 12V. Las conexiones a los relés con el módulo arduino hará con los puentes de hombres y mujeres.
Por favor tenga cuidado con la polaridad, conecte bien la alimentación, ya que puede afectar a la placa. Como dice la frase... "Medimos 2 veces y cortar 1" será también trabajo seguro :)
