Pequeña Altoid Tin Robot con personalidad (4 / 9 paso)

Paso 4: prueba

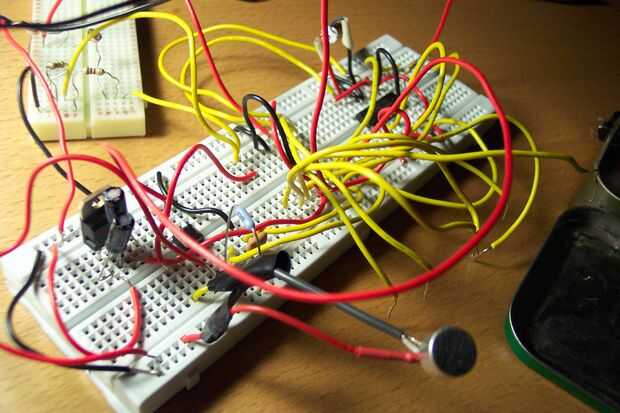

Este es un paso vital. Usted necesitará breadboard el esquema del circuito completo. Ahora solo alambre de todos los sensores y motores hasta un Arduino real porque varias veces sacar el chip para pegar en la placa sería un dolor. Una vez que ha hecho y escrito su código (para la referencia y diversión, mi programa puede encontrarse aquí) puede quitar el chip ATMega328 de Arduino y colóquelo en su protoboard. Sea extremadamente precavido al hacerlo ya que requiere mucha fuerza y es fácil doblar cables del chip. Una vez en lugar de la placa, conecte el regulador de voltaje con condensadores y el resonador cerámico para el chip (siga los esquemas hablados antes) y asegúrese que el voltaje va a la viruta a 5v y el programa se ejecuta como debe liberar de la Junta Directiva.

Ahora son Cookin '!
