Yo he desarrollado yo mismo un banco PSU y finalmente llegó el punto donde quiero aplicar una carga a él para ver cómo funciona. Después de ver el excelente video de Dave Jones y mirando algunos otros recursos de internet, se me ocurrió con la pequeña carga. Se trata de una carga actual constante ajustable, que debe ser capaz de manejar alrededor de 10 amperios. El voltaje y la corriente están limitadas por la calificación del transistor de salida y el tamaño del disipador de calor.
Hay que decirlo, hay algunos diseños realmente inteligentes por ahí! Carga pequeña es muy básico y sencillo, una ligera modificación del diseño de Dave, pero todavía disipará la energía necesaria para probar una fuente de alimentación, siempre y cuando no hay más jugo de lo que puede manejar.
Carga pequeña no tiene un medidor de corriente conectado, pero puede conectar un amperímetro externo o monitorear la tensión en la resistencia de retroalimentación.

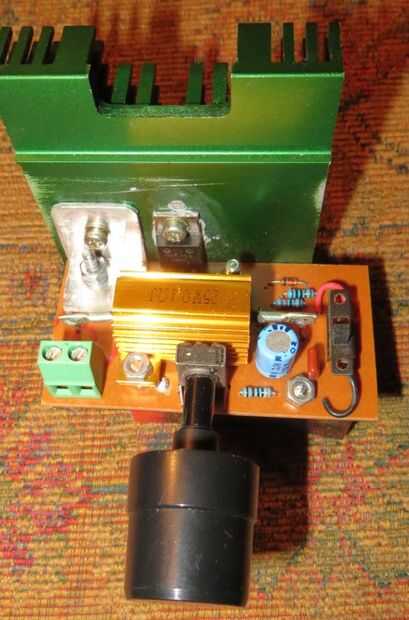

Alteré el diseño ligeramente después de la construcción, por lo que la versión presentada aquí tiene que decirle que se conecta un LED y un patrón mejor del PWB para el interruptor.

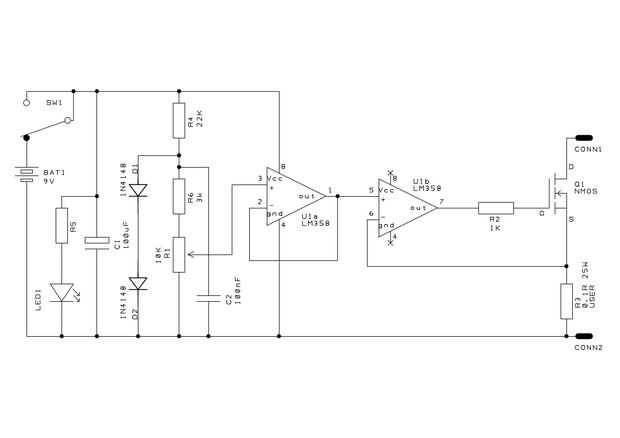

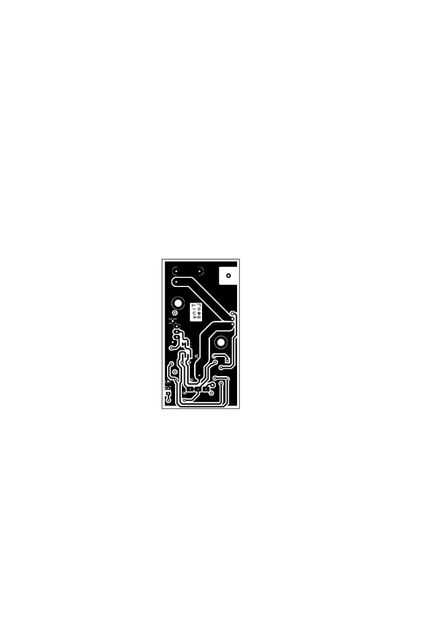

El esquema y el diseño de PCB se presentan aquí como archivos PDF y también como imágenes JPEG.
