Paso 2: Piezas y herramientas
Construí la carga pequeña sobre todo usando piezas de la caja de basura, por lo que es un poco arbitraria.

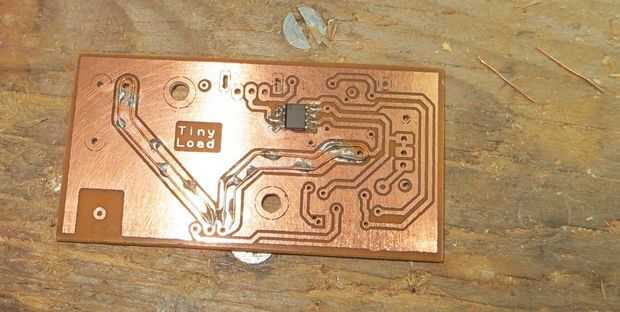

El PCB está hecho de SRBP (FR2) que casualmente porque era barato. Está recubierto con cobre 1oz. Los mosfet y diodos y condensadores son viejos usados, y el op-amp es uno de un paquete de 10 que me dieron hace un tiempo porque estaban baratos. Costo es la única razón para usar un dispositivo smd para esto - 10 smd dispositivos me costaron lo mismo como 1 orificio uno.
- diodos 1N4148 x 2. Use más si desea ser capaz de cargar más actual.
- Transistor MOSFET, utilicé un BUK453 porque eso es lo que ha pasado a tener, pero escoge lo que te gusta, siempre y cuando la clasificación actual es más de 10A, la tensión umbral está por debajo de 5 v y Vds es mayor que la máxima de que vaya a utilizar en, debe estar bien. Trata de escoger a uno diseñado para aplicaciones lineales en lugar de cambiar.

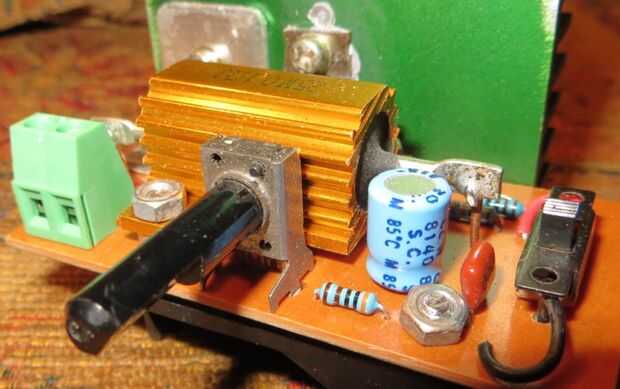

- potenciometro de 10 k. Elegí este valor porque es lo que me ha pasado que tiene, que es uno desmontado de un viejo televisor. Con el mismo espaciado de pines son ampliamente disponibles, pero no estoy seguro sobre las lengüetas de montaje. Que tenga que modificar el diseño para esto.
- Perilla para ajustar el potenciómetro
- resistencia de 3 k. 3,3 k debería funcionar igual de bien. Utilice un valor más bajo si usted quiere ser capaz de cargar más actual con la referencia 2-diodo que se muestra.
- LM358 amplificador operacional. Realmente, cualquier sola fuente, tipo de rail to rail debe hacer el trabajo.
- resistencia de 22 k
- resistencia de 1 k
- condensador de 100nF. Realmente debe ser de cerámica, aunque usé una película uno
- condensador de 100uF. Debe ser clasificado en al menos 10 v

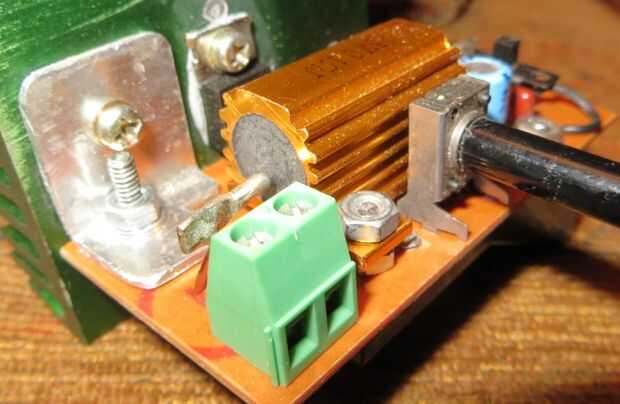

- resistencia de 0,1 ohm, mínimo de 10W. La usé es tamaño, coste era otra vez el factor abrumador aquí. Un resistor de 0,1 ohm 25W entubado metálico era más barato que tipos más apropiadamente clasificados. Extraño pero cierto.

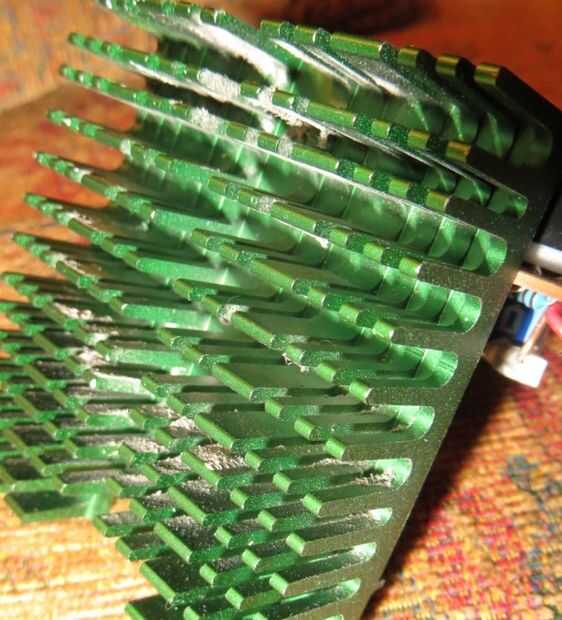

- Disipador de calor - un viejo disipador de CPU funciona bien y tiene la ventaja de que está diseñado para tener un ventilador conectado si lo necesita.
- Disipador térmico compuesto. Había aprendido que compuestos en base cerámica funcionan mejor que los basados en metal. He utilizado Ártico enfriamiento MX4, que me ha pasado que tienen. Se trabaja bien, es barato y tienes un montón!
- Pequeña pieza de aluminio para soporte
- Tuercas y tornillos pequeños

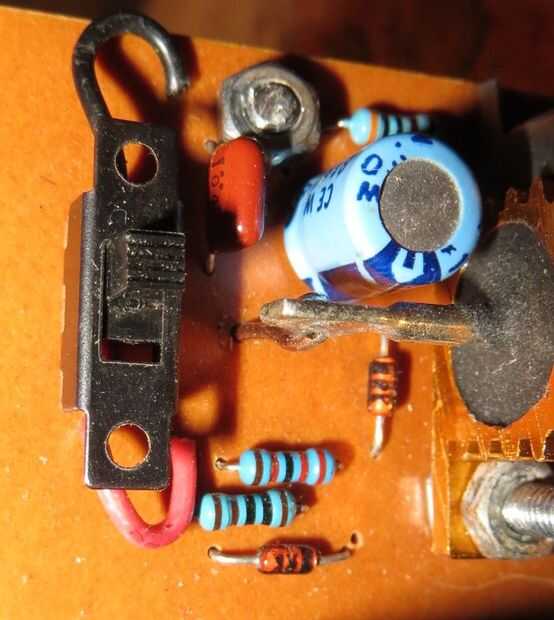

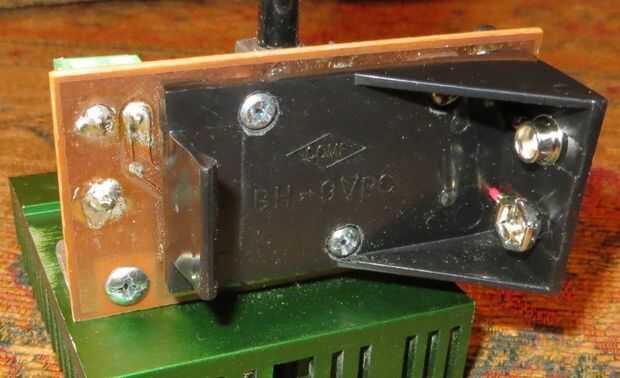

- interruptor pequeño
