Paso 3: Configuración de la batería, panel solar y regulador de carga

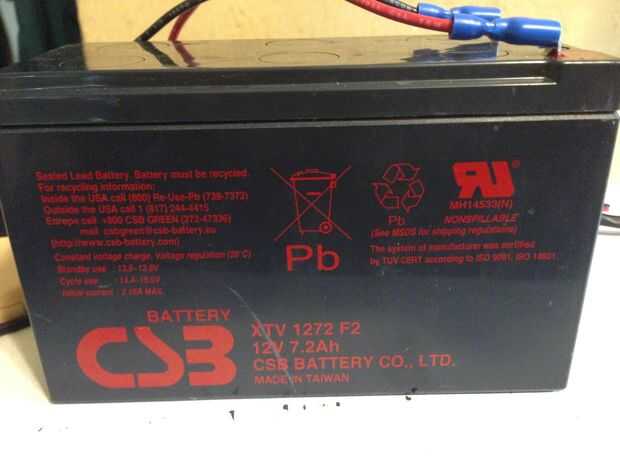

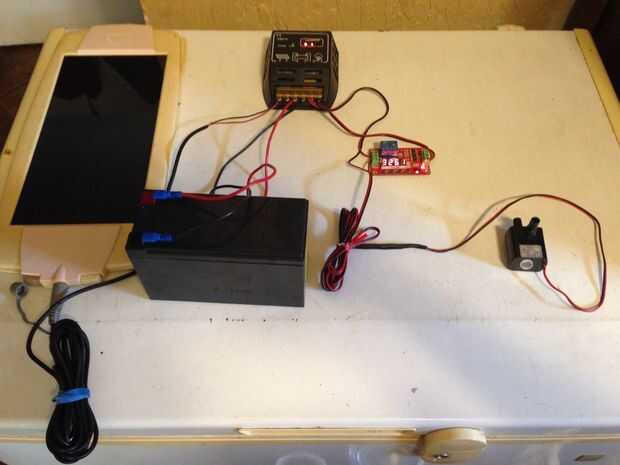

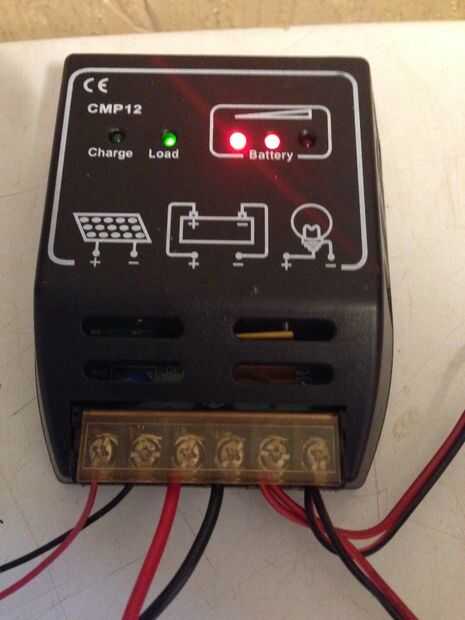

Cable de la batería a los terminales del controlador de carga solar. Cable del panel solar a los terminales del panel solar del controlador carga solar. La carga se conectará a los terminales de alimentación de temporizadores y a la bomba. Refiera a los cuadros incluidos para la referencia de cableado básicos.
Usé cables separados para la bomba y los temporizadores de las terminales de carga del controlador de carga. Un cable alimenta el temporizador, el otro alimenta la bomba. El cable de alimentación de la bomba que corte (+) de alambre y corrió en los terminales del relé del temporizador. Como su sistema ahora la bomba inicia en 15 segundos cada hora... esto es sólo una conjetura áspera en este punto, voy a tener que reajustar la configuración mediante el control de las plantas.

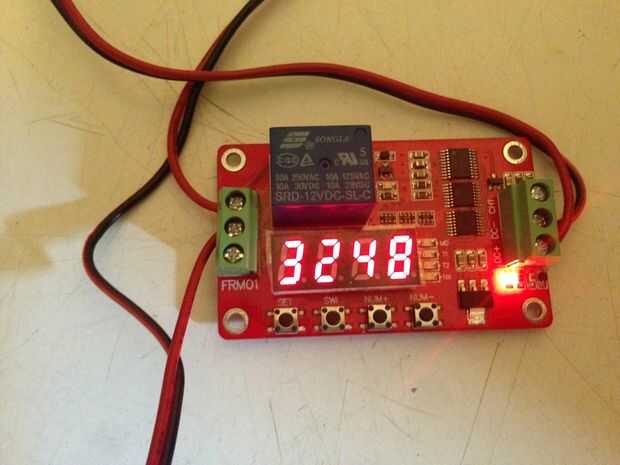

Me encontraron un gran conjunto de instrucciones para el cronómetro en thingiverse.com, sólo tienes que buscar para el módulo de relé temporizador FRM01.
Me di cuenta el temporizador tiene una función de reset y configurarlo, que puede ser controlado por un relé, por lo que decidí tratar de encontrar una manera de añadir un sensor de humedad. Encontré un relé sensor de humedad en eBay para $4 que plan para unir al temporizador. Más adelante posteare un instructable en eso también.
Una sugerencia en este punto, usar una longitud larga de 6' o más de alambre para el panel solar. Usted quiere ser capaz de colocarla donde recibe la luz del sol más directa todos los días... en cuanto a la caja que contiene la batería, temporizador y regulador de... tienes que encontrar un lugar que está en la sombra todo el día... nada mata una batería muerta como el calor y el calor de la luz directa del sol definitivamente acortará la vida de la batería.
Extienda el cable de la bomba, así por lo que llegará a la bolsa y en su caja de plástico de la batería. Soldadas alambre extra para la bomba, utilizar silcone en las conexiones y encogimiento envuelto para lo impermeable. Usé un recipiente de tapa claro $3 snap para la caja de la batería/electrónica de WalMart. Yo se poner algo encima de la caja para guardarlo bajo la sombra. Elegí una caja clara, así que como estoy trabajando en el patio será capaz de ver el nivel de carga del LED en el controlador de carga y el LED del temporizador para que pueda ver a simple vista que todo está bien con el sistema. Mi panel solar es un poco pequeño necesito cambiar la batería y recargarla periódicamente, esperemos que no, pero vamos a ver cuando las plantas están en ella cuánto necesitan la bomba en funcionamiento.
Terminé de instalar un interruptor y un fusible de 10 amperios entre la batería y el regulador de carga para la seguridad y facilidad de operación.
