Pequeña fuente de alimentación (3 / 5 paso)

Paso 3: filtración

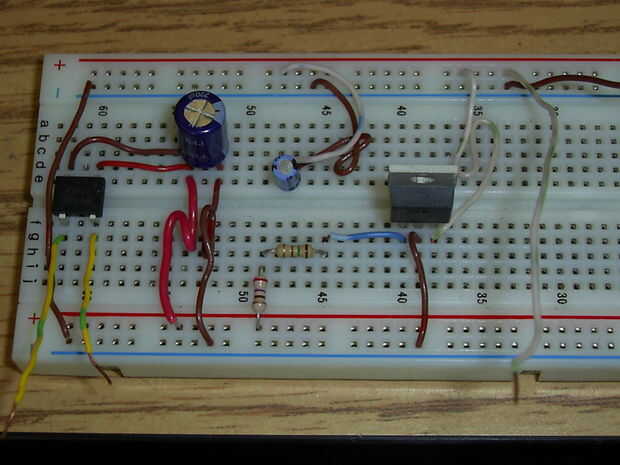

Así que ahora que hemos rectificado el voltaje, hemos cambiado la señal de voltaje de una onda senoidal en lo que es más o menos el valor absoluto de sí mismo. Ahora lo que queda es para alisar hacia fuera. Así que vamos a insertar un capacitor en paralelo entre la tierra y el voltaje.

Este es un paso muy fácil, especialmente puesto que los condensadores electrolíticos son comunes, y es probable que tenga algo roto ahí que puede tirar uno de. Aquí, un valor más grande es mejor, pero usted realmente no necesita ir por la borda. Me acaba de poner en un valor grande y luego más tarde reemplazó con valores más pequeños y más pequeños hasta que el rizo bastante malo para mí que preocuparse.

Como con todas las cosas, asegúrese de que usted está usando un componente que funcione dentro de su límite de seguridad. Aquí, usted tiene que asegurarse de que los condensadores de tensión nominal no sobrepase. Sería una buena idea para medir esto sólo para asegurarse.

También: Asegúrese de poner el condensador de la manera correcta. El lado con la raya es la parte que debe poner a la tensión más negativa. Sólo he visto una vez, pero cuando un condensador electrolítico al revés, puede explotar.
