Para mi proyecto de reloj, para lo cual construí una matriz de LED 8 x 8 personalizada con el regulador, que necesitaba un espacio mucho menor DIY-Duino (tablero para un microprocesador ATMega328P), que tendría toda la funcionalidad principal de mi anterior DIY-Duino tableros (por ejemplo, la tarjeta Arduino Uno I2C maestro). Como no voy a incluir I2C en el reloj, puedo deshacerme de eso sin comprometer la Junta y en segundo lugar, puedo añadir un módulo adicional de ICSP sin él cualquier espacio en el reloj.
Por lo tanto, eso es todo, el brief de diseño. Un más pequeño Arduino personalizado que puede ser servido por un módulo adicional de Add-on ICSP para programar el microprocesador fácil.
Las partes:
Barebones Arduino
• 1 x ATMega328P
• 2 x 10 uF condensadores electrolíticos
• 2 x 0.01 uF condensadores de cerámica
• 1 regulador de voltaje x LM7805
• 1 x 16 MHz cristal
• 1 x interruptor SPST momentáneos táctiles
• 1 x 1K resistencia de ohm
• 1 x 28 pines zócalo DIL
• 2 x 6 cabeceras hembra de pin
• 2 x 8 cabeceras hembra de pin
• 1 x 30 mm x 62 mm PCB (una cara)

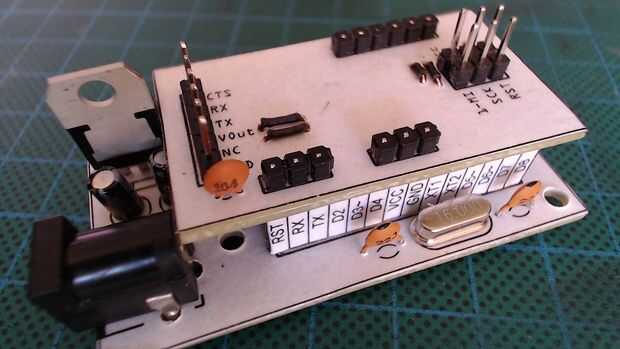

Sub-tablero ICSP
• 4 x 3 cabeceras macho de pin
encabezados macho de pin • 1 x 6
• 1 x 27 mm x 48 mm PCB (una cara)
Yo había hecho la junta con conexión para mi USB Serial Adapter, pero que no parece trabajo... aquí están las piezas si te interesa.
encabezados macho de pin • 1 x 6
• 1 x 0,01 uF capacitor de cerámica
Bien, resulta que la razón de que la conexión del adaptador Serial USB no funciona es que mi Freetronics USB Serial Adapter es frito. Por lo tanto, no era mi sub-tablero ICSP que no funcionaba.
