Paso 3: Juntándolo todo

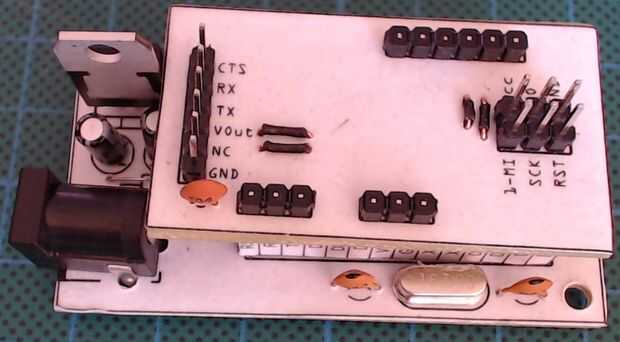

Los tableros caben muy estrechamente junto con el borde delantero del secundario-tablero duro contra el LM7805. Si usted no va a utilizar el adaptador Serial USB, puede recortar el tablero para que quepa un poco más fácil (sin tocar).

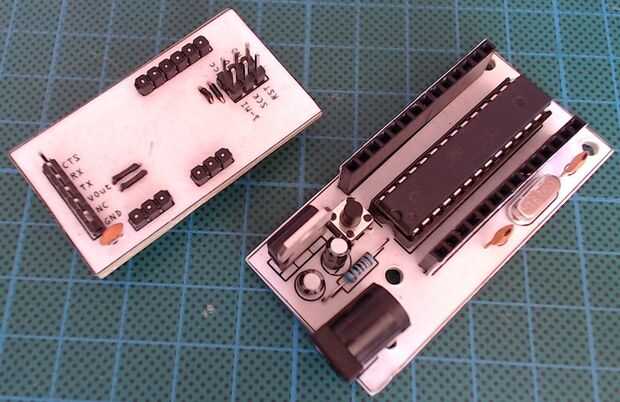

La Junta auxiliar está conectada con los bloques de dos 3 pin en la parte superior izquierda, se restablece la conexión de pin 1 en el tablero. El solo bloque 6 debe estar en la parte inferior derecha.
Con el chip en su lugar, la Junta auxiliar solo debe hacer contacto con el ATMega328P, no te preocupes, no hay nada que puede corta allí!
Conectar el programador ICSP favorito y usted está ausente.
Aparte de la falta de conexión del adaptador Serial USB, estoy bastante contento con el tablero compacto con su ICSP auxiliar Junta.
Siguiente... a conectar los interruptores de control y el módulo de reloj en tiempo Real a la ' Junta de Duino y jugará con mi reloj.
