Pequeña radio FM

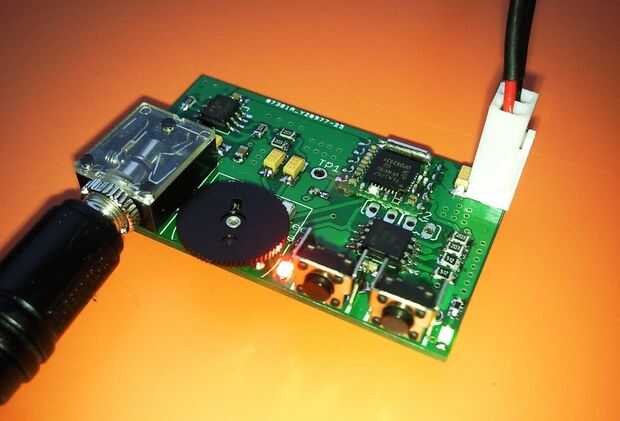

Se trata de una radio FM pequeña basada en el chip del receptor Philips TEA5767 estéreo FM.

Características:

  • El amplificador de audio es el LM4880 Texas Instruments (NSC)
  • Potenciómetro de estéreo se utiliza para controlar el volumen
  • La radio tiene dos botones de control: "Frecuencia arriba" y "Frecuencia abajo". Presionar la "frecuencia hasta ' botón de la radio se encuentra la primera estación de radio de FM disponible y juega. Si una señal es estéreo, un indicador LED se enciende. Para el control de la viruta de receptor de FM, se utiliza el microcontrolador Atmel más pequeño y más barato (Attiny85).
  • La radio cubre la gama de radio de FM 88MHz - 108MHz. El análisis de frecuencia comienza desde los 88 MHz.
  • Los dispositivos pasivos usados son todos tipo SMD
  • Los condensadores electrolíticos son de tantalio. Esto hizo posible implementar la radio todo en un tablero con tamaño 5 cm x 3,5 cm. Las piezas de limitación de tamaño están el mecánico. Todos ellos coloqué a un lado de la PCB de control fácil de la radio y facilidad de montaje en una caja.
  • La radio utiliza el cable del auricular como antena, pero si se desea adicional puede soldar cable
