Paso 3: Programación del microcontrolador

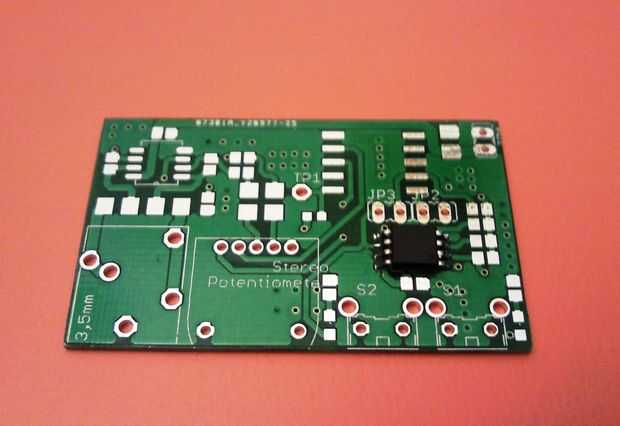

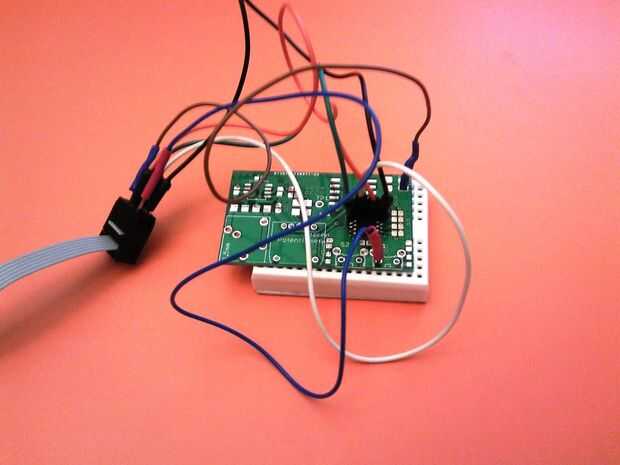

En la placa he puesto 4 contactos, que pueden ser utilizados para la programación del chip Attiny85 (MISO, MOSI, CLK, RESET). Como primer paso he soldado el chip Attiny85. Después de eso usar un protoboard y 6 cables he hecho la configuración que se muestra en la segunda foto. Para flashear el chip he utilizado programador USBTinyISP y AVRDUDE. Se proporciona el archivo hexadecimal utilizado para descargar. Los valores de fusibles son la tela unos:
LF 62
HF DF
FF DE EF
Después de la programación del chip Atmel que he soldado a todos los dispositivos, a partir de aquellos, teniendo el perfil más bajo. Si todos los dispositivos se sueldan correctamente la radio comienza inmediatamente a trabajar. El sonido es muy claro, el recibo es estable y la escucha de la radio es puro placer.
La radio está disponible para comprar como kit en tindieo soldada módulo.
