Paso 4: Dado marca cortes en los lados del gabinete
En este paso el dado cortes están marcados en uno o ambos de los tableros laterales en preparación para el corte. Si usted necesita marcar ambas juntas depende del método real que usará para hacer los cortes. Probablemente usted necesitará marcar sólo una de las juntas y luego cada corte de ranura se hará a ambas tablas antes de configurar el próximo corte de ranura.
Los tableros de la marca puede hacerse de varias maneras. Uno es usar la calculadora y aplicar la siguiente fórmula:
distancia útil = estante núm. x 1-13/16 "
Aquí, estante de la distancia es que la distancia desde la parte inferior del tablero de lado (el extremo con la flecha dibujada) en la parte superior de la plataforma y estante Nº es el número del estante (1-6) en el estante más bajo es el número de estante 1. Por lo tanto, los cortes de mortajas se pueden marcar según la siguiente tabla (donde la primera columna es la plataforma Nº y el segundo es la distancia de la plataforma):
- | 1-13/16
- | 3-5/8
- | 5-7/16
- | 7-1/4
- | 9-1/16
- | 10-7/8

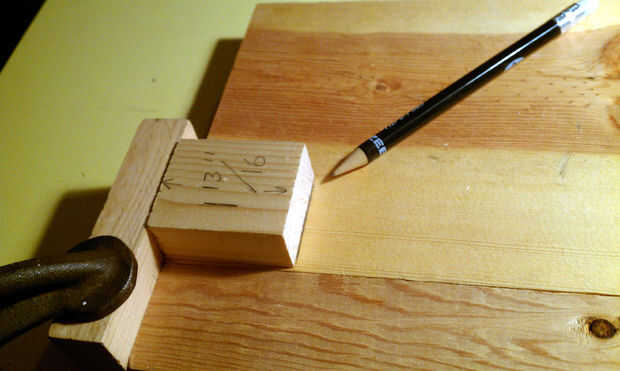

Un método más inteligente para marcar los cortes de mortajas es hacer uso de un par de plantillas de compensación. Tal plantilla no es más que un pedazo de chatarra 1 x 2 a exactamente 1-13/16". Como usted puede recordar desde el dibujo del plan, este offset representa la distancia desde la parte superior de un estante (incluyendo el tablero gabinete inferior) a la parte superior del estante más alto siguiente. Aplicación de la primera plantilla es cuestión de alinear el borde de la tabla de lado que la flecha se marca con el borde de la plantilla sí mismo. Para hacer esto, simplemente a tope el borde de la tabla lateral y el borde de la plantilla contra otro tablero que ha sido fijada a su banco de trabajo. Una vez alineado de esta manera, el borde opuesto de la plantilla debe ser 1-13/16 de pulgada desde el borde del tablero de lado y así representará la de primera bandeja "estante de la distancia". Marque con un lápiz. Ahora, mientras sujeta firmemente el desplazamiento en el lugar de la plantilla, colocar la segunda plantilla adyacente a la primera y otra vez, marque la ubicación (para el segundo dado). Para marcar el tercer dado, simplemente "saltarse" la segunda plantilla con primer y marca... Repita este evitamos hasta que así se marcan todos los mortajas.

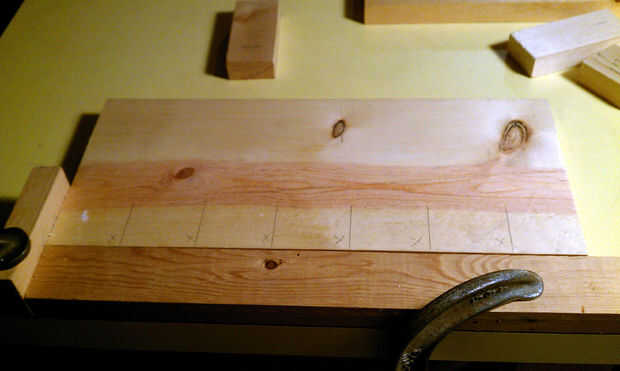

Tenga en cuenta que cada marca en los tableros laterales según las instrucciones de arriba representa la parte superior de un estante. Por lo tanto, asegúrese de no cortar accidentalmente en el lado equivocado de esta marca. Puede ser útil establecer una pequeña "x" en el lado de la marca que representa donde el corte debe ser hecho.
