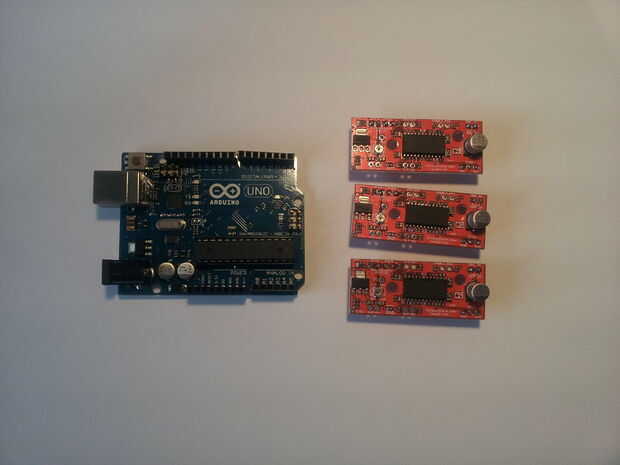

Paso 6: Colocar el Easydrivers y Arduino
Ahora que la estructura terminada, tienes alambre sus motores el Easydrivers y Arduino. Hay dos maneras de hacerlo.

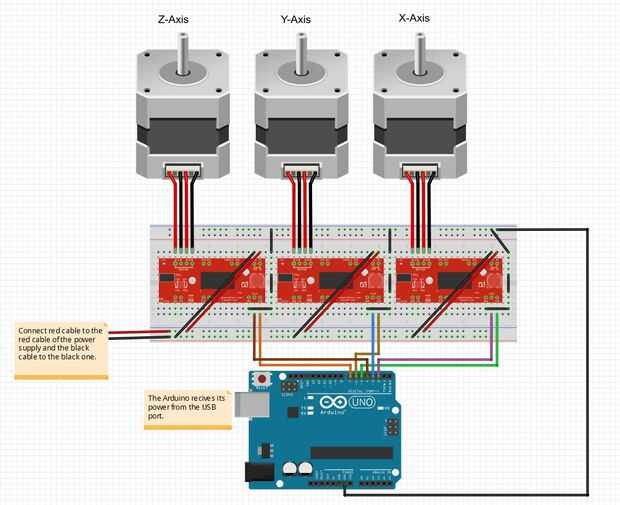

La manera más fácil y rápida es poner sus Easydrivers en un protoboard y conectar a la Arduino.You puede elctronico como se muestra en la imagen que fue hecha con Fritzing aprox.

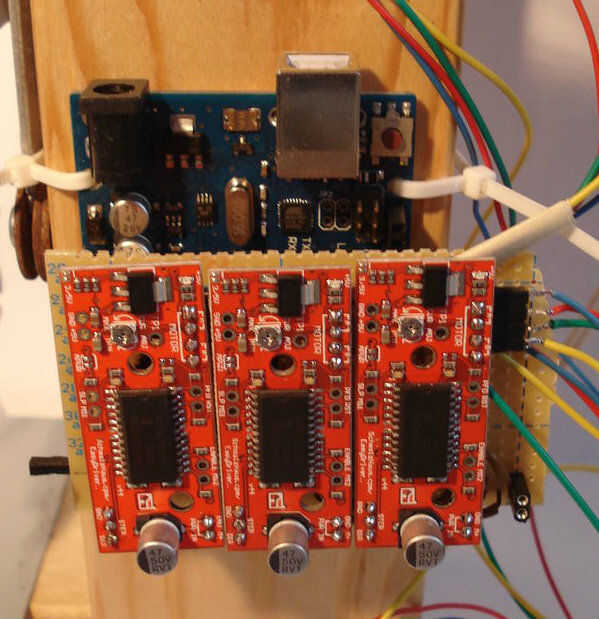

La otra forma es construir un PCB. La desventaja es que tienes que soldar mucho, pero puede construir el PCB como escudo y átelo directamente a tu Arduino.
Como se mencionó en el cuadro, también se debe añadir un ventilador para enfriar el Easydrivers y Arduino (especialmente si usted quiere poner en una caja).

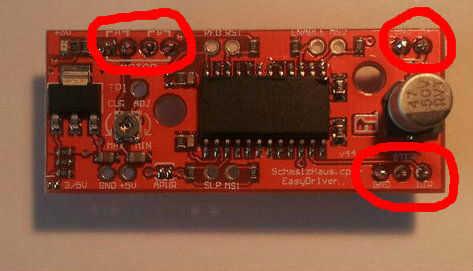

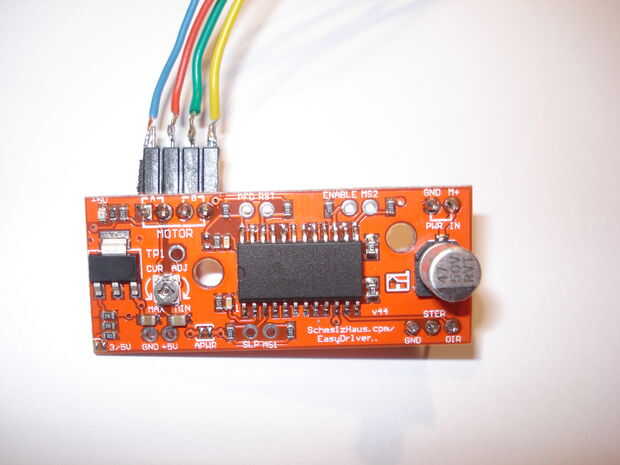

Ahora sólo tienes que saber que pin de sus steppers, tienen que ir a que pin en su Easydrivers. Nuevamente es útil mirar los cables de cinta. Normalwise tienes que conectar los cables a su Easydrivers de la misma forma como están conectados a los pasos.
