Pequeño generador de viento accionado por (7 / 9 paso)

Paso 7: probar el modelo # 2


Aquí hay imágenes a algunas ideas que estoy trabajando para mi 2 º modelo de prueba.

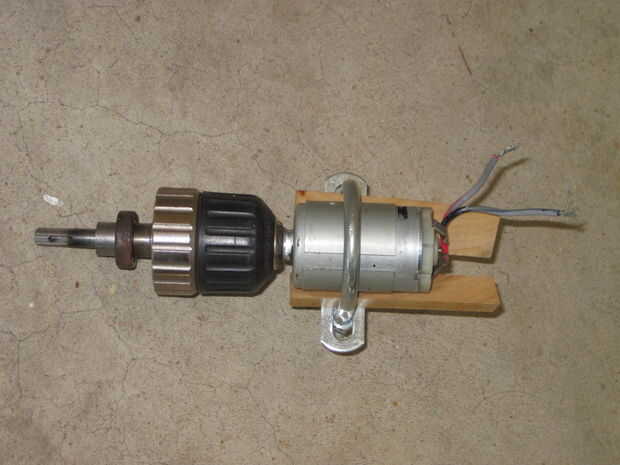

La tirada es de un viejo taladro de Dewalt (R).
Usé 2 bloques de madera para fijar el motor/generador dentro del mismo de la "U".

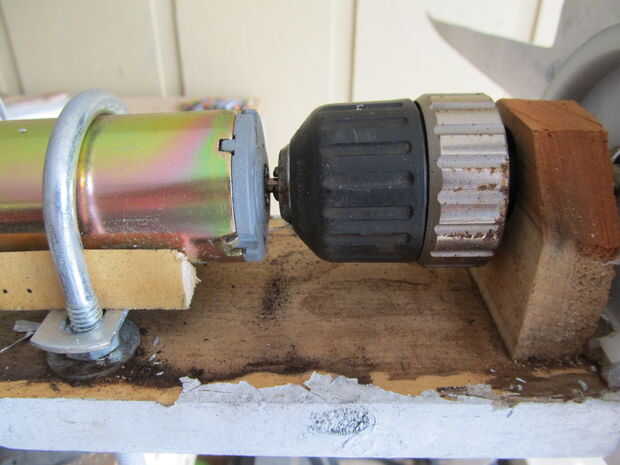

Cojinete de la tirada del taladro está descansando en un bloque de madera que tiene un "orificio" perforado a través de él.
Luego se monta la unidad ensamblada a la junta con el perno "U" que sostiene el motor.

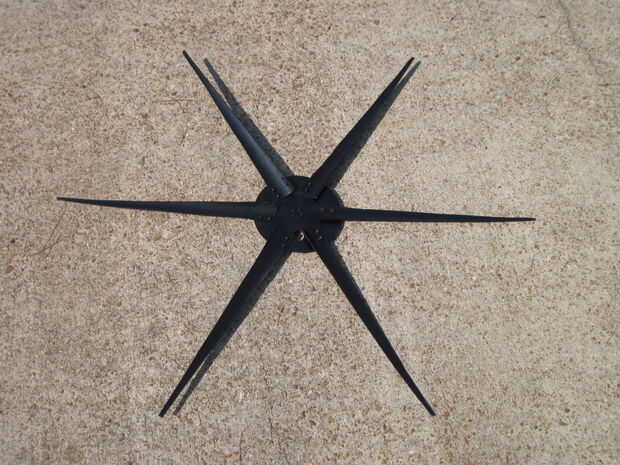

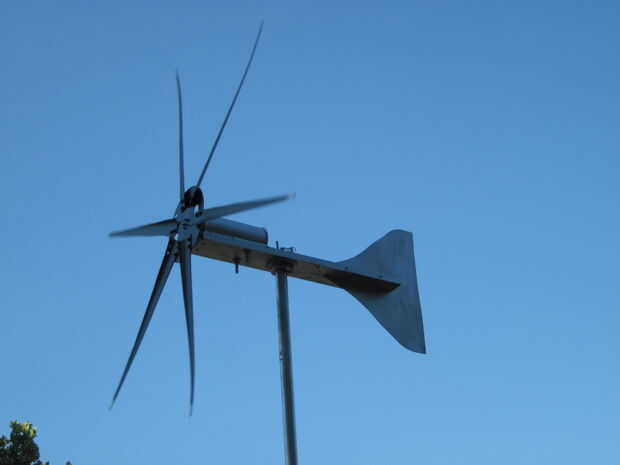

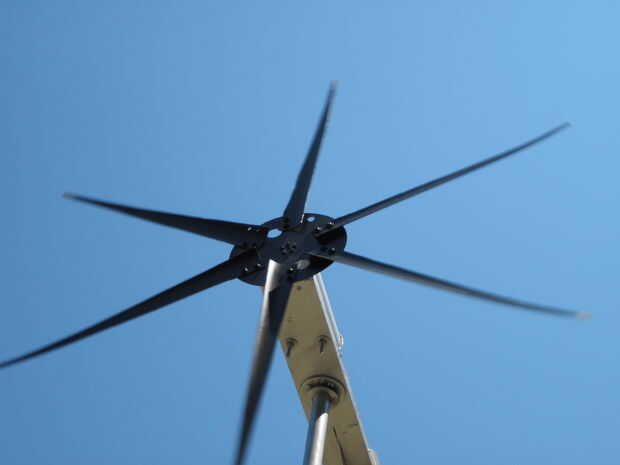

6 láminas están hechas de tubo de PVC de 3", 18" de largo, montado en un pequeño disco de metal.
Gira rápido!

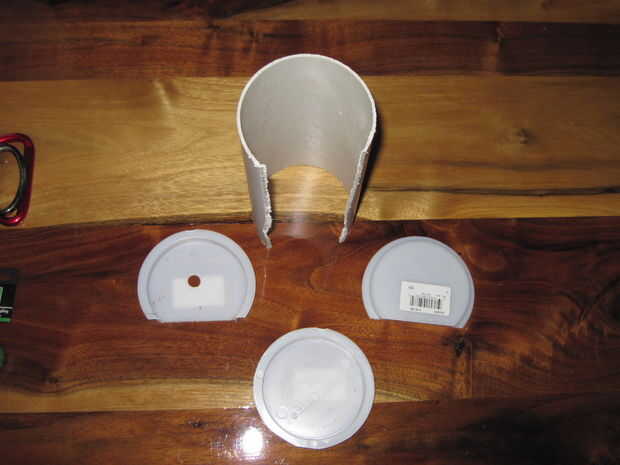

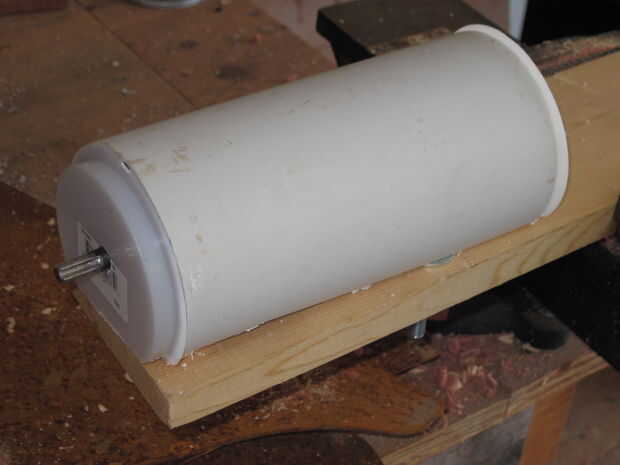

Cubre el montaje con 3" PVC tubo y los casquillos.

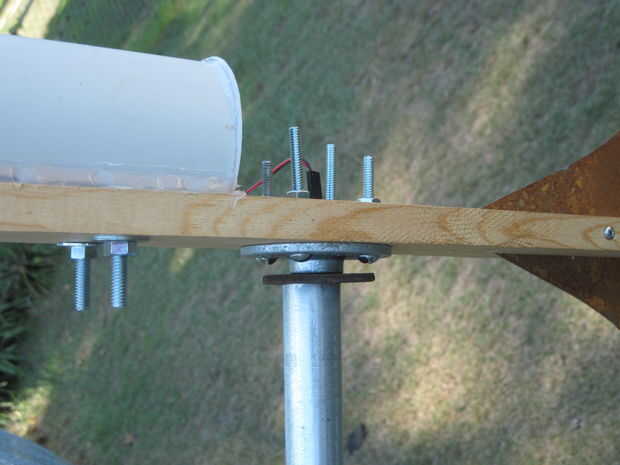

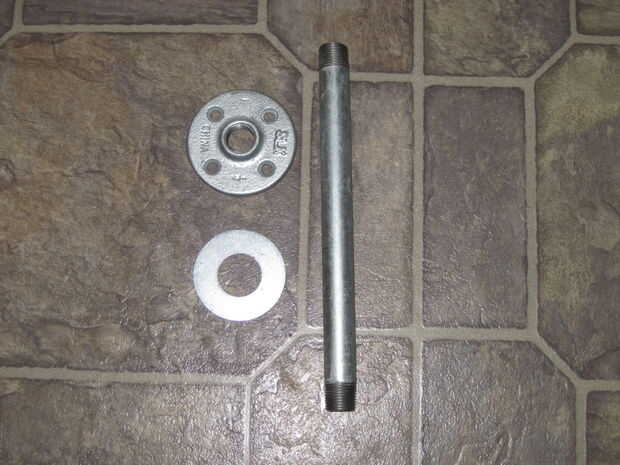

Empernada una brida del piso a la parte inferior de la junta con un tubo de 1/2 "X 10" atornillado en la brida.
Luego el tubo de 1/2" fue diapositiva a un conduit de 1" X 10'.

La aleta está hecha de un pedazo de chatarra.

28/08/11
Casi llegó a 6 voltios durante una ráfaga en un día bastante ventoso

11/09/2011
Tomé esta unidad y había enganchado hasta el controlador de carga en el sistema solar en mi casa mamá y papá.
