Paso 9: El Leyden tarros
Tarros de Leiden son nada más que condensadores. Pero los condensadores que pueden manejar grandes tensiones.
Lo mejor es que sean de vidrio o algún plástico resistente. Pero nada de un tamaño apropiado disponible por el momento, así que los tarros de Leiden fueron construidos fuera de algunos enrollados pedazos de hoja de transparencia.
Primero se hicieron las tapas.

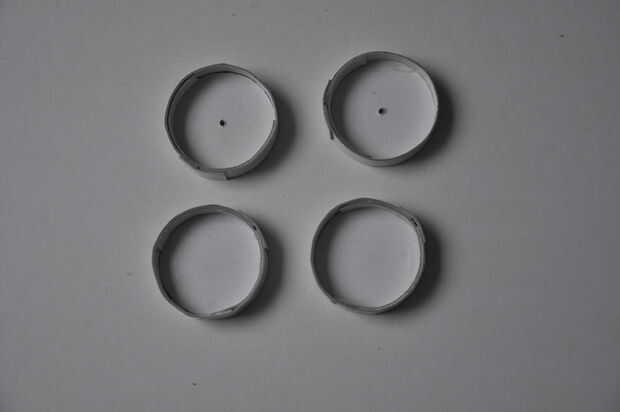

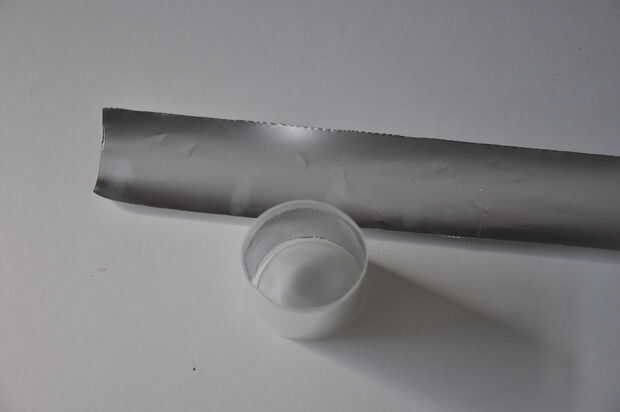

Las tapas consisten en un pequeño disco de cartón unos 5 cm de diámetro. Y una pequeña franja flexible de cartón de diámetro x pi largo y 1,5 cm de ancho así que puede rodear el disco bien. Dos trozos pequeños de cartón se utilizan para mantener la franja cerrada y apretada alrededor del disco. Todo se pega y se puede ver el resultado en la segunda foto.
Esto se hace 4 veces y las dos tapas que se utilizarán como las tapas a través de un agujero que un cable eléctrico se.

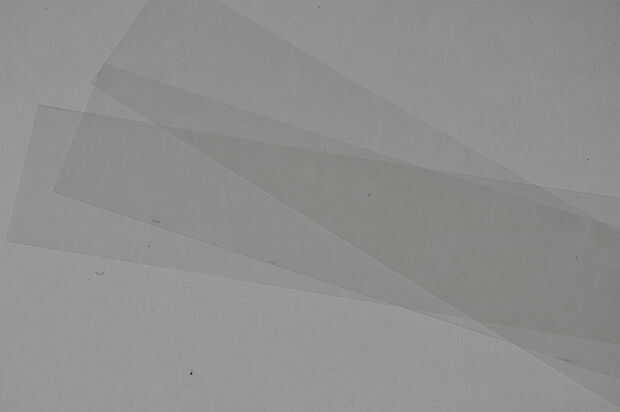

Una hoja de transparencia de formato A4 se corta longitudinalmente en 3 pedazos iguales de 7 cm. Dos se unen con un poco de cinta para formar una tira larga. Cuando se enrolla, tendrá más de una capa que aumenta la tensión que puede manejar.

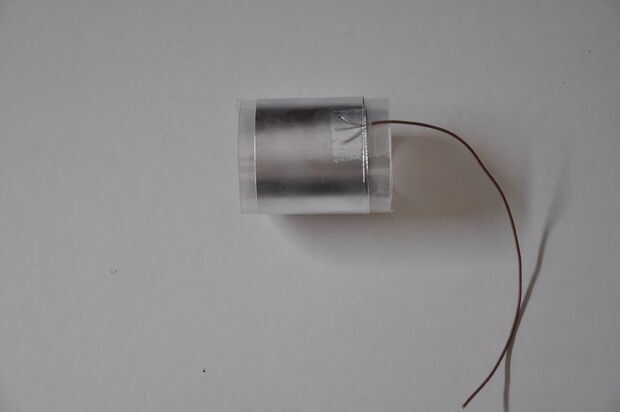

Justo antes de rodar para arriba, una tira de papel de aluminio 5 cm de ancho se une con un poco de cinta. Para que cuando todo se enrolla, hay una capa de aluminio en el interior.
Cuando enrollada, es insertado en dos tapas y lanzado para dejarlo a ajustar el tamaño de las tapas. Se hace seguro que las tapas son un poco demasiado grandes ya que hay todavía algunas capas para agregar.
Los rollos y el papel de aluminio se fijan con un poco de cinta.

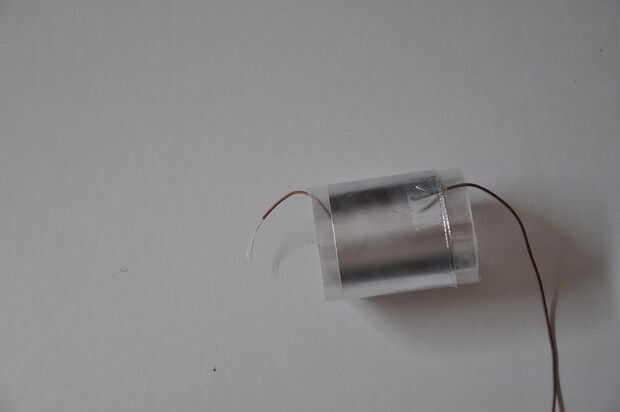

En el exterior, una segunda tira de papel de aluminio (otra vez 5 cm) se añade y asegurada. En el interior y el exterior un pequeño alambre eléctrico está grabado en el aluminio desnudo.
La tercera y última capa de la hoja de transparencia ahora se enrolla alrededor de todo, que abarca hasta el exterior de aluminio. Así si uno toca, uno no recibir una descarga.
El rollo terminado ahora debe encajar bien en las tapas. Y el alambre interior debe ir a través del orificio de la tapa superior.
Los tarros de Leiden tienen el segundo propósito de ser la estructura de soporte para los peines de colector.

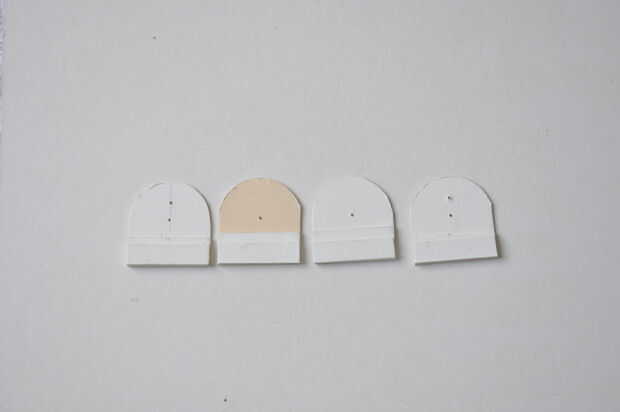

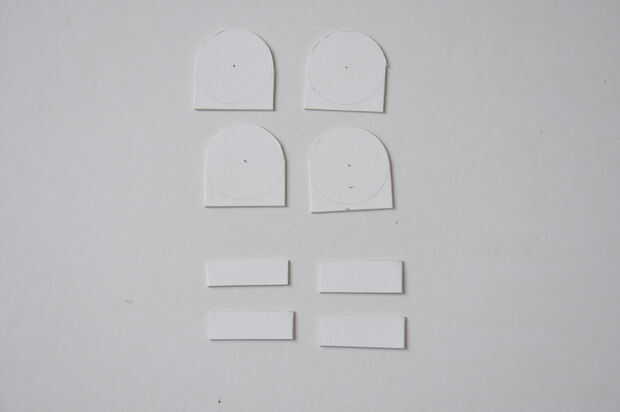

Cuatro círculos con un diámetro de 4 cm se dibujan hacia fuera en un pedazo de cartón y una línea recta se dibuja 2,5 cm desde el centro de cada círculo. Estas forma de semicírculo semi rectángulo se recortan y los agujeros se perforan en los centros de los círculos. En dos de las cuatro formas, se perfora un agujero extra en el barrio del primer agujero.

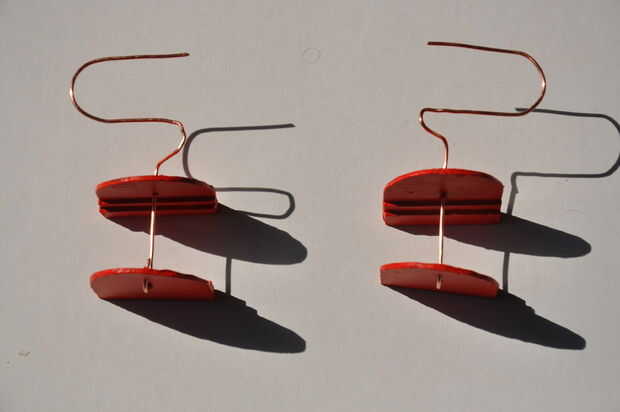

Se utiliza un alambre de cobre grueso, fuerte para la estructura. Es difícil explicar la forma de texto y me refiero a los cuadros de la forma. (aunque no son óptimas)

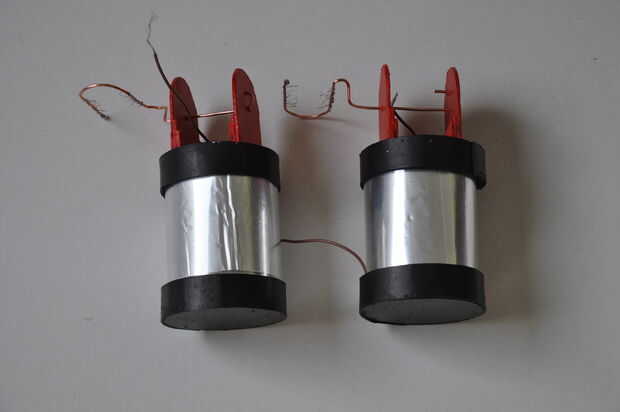

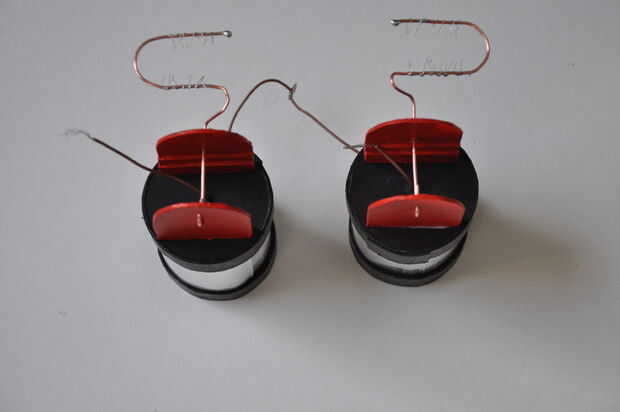

Los tarros de Leiden están colocados en los pequeños círculos de la base de la tierra, un cable de cobre se dobla de tal manera que va titulares de canal los dos cable rojo en la parte superior de los recipientes hacia los discos y se dobla alrededor de los dos discos a cierta distancia. Intente evitar que hice de la curva hacia adentro.
Un alambre más fino son soldadas en las estructuras de peine haciendo un peine eficaz. Los cables de pequeño peine no deben tocar los discos giratorios.
