Paso 15: depuración
Ya que es una muy pequeña máquina de Wimshurst y el cartón no es un material ideal para electricidad estática cosas, muchas cosas pueden e irá mal.
Primero de todo el mecanismo. Si nada funciona, simplemente gire la manivela en el otro lado. Lo tengo en la configuración que se cruza la goma delantera y la espalda (en el mismo lado de la manivela) no se cruza. Y giro de la manivela en sentido contrario del reloj funciona, pero no pasa nada cuando en la dirección opuesta. (que es realmente lógica si usted toma en cuenta cómo funciona este dispositivo)
Por lo demás, se trata de aislar todo y reducción de la corona.
La manera ideal de encontrar fugas es hacer de su máquina (con los electrodos alejados uno del otro (con sus bolas montados)) en un cuarto muy oscuro. Deje que sus ojos se adaptan, y verá cosas que brilla intensamente y arcos y whisps, coronas...
En esencia, sólo hay 6 lugares brillantes permitidos. Los cepillos de varilla 4 neutralizador y los peines de 2 colector (en ambos lados, así que técnicamente 8 plazas) serán los más brillantes, pero después de unos minutos en la oscuridad, ves un montón de cosas.
Todo lo demás deberían reducirse lo más posible por el aislamiento.

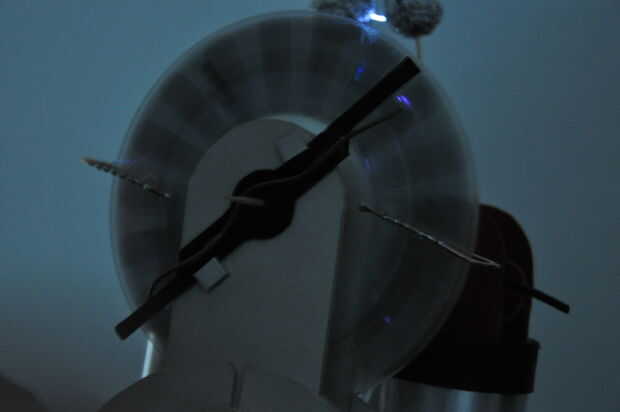

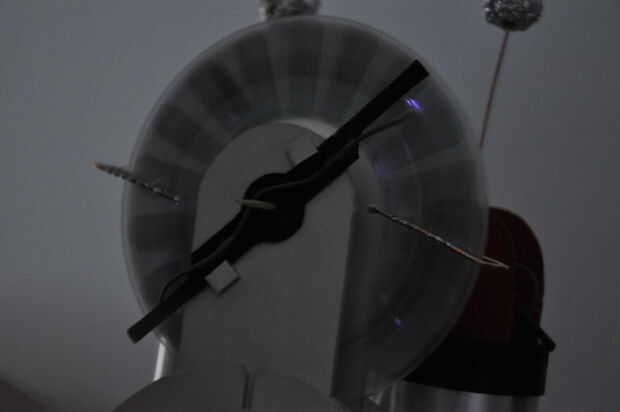

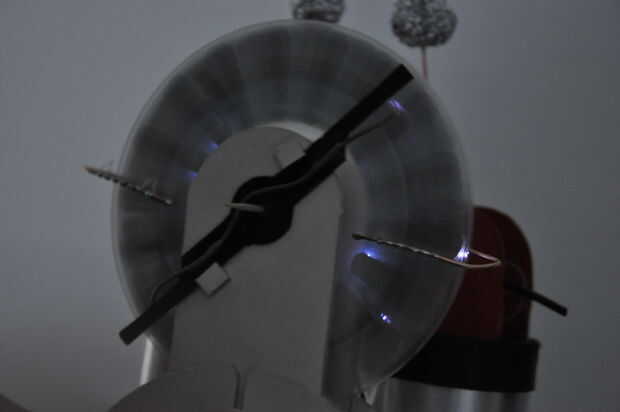

En las fotos, puedes ver algunas imágenes, tomadas con una exposición larga de unos 15 segundos y uno puede ver algunos corona en los cepillos, pero las otras coronas son tan débiles que son apenas visibles.
Si la tensión es demasiado alta, arcos saltará a través de las tiras. Si esto sucede demasiado pronto, se podría conside reorganizar las tiras de aluminio en los discos.
La corona
Como dije antes, cada punto agudo, curva o corener tendrá algunos corona que fugas de carga de los tarros de Leiden. Esto reducirá su capacidad de llegar a altos voltajes para grandes chispas.
Realización de cartón
Por ejemplo, tuve los peines demasiado cerca a la estructura de soporte de cartón y en la oscuridad, una luz muy pequeña, fina, púrpura emanó de los peines a la cartulina. Yo había doblado a los extremos del peine un poco que esto redujo en cierta medida.
En segundo lugar, extremadamente débil que brilla intensamente lenguas salto hacia fuera de las tiras de metal en los discos hacia la cartulina. Estas cosas sólo son visibles en un cuarto muy oscuro con los ojos ajustados.
La solución a esto es cubrir todos los conductores no esenciales en cinta eléctrica y cartón. Y en el caso de las tiras de aluminio, he añadido a un separador de hoja transparencia circular muy grande (diámetro 5.5 cm) al lado de la cartulina sobre el eje del disco.
Un arco sobre las tiras.

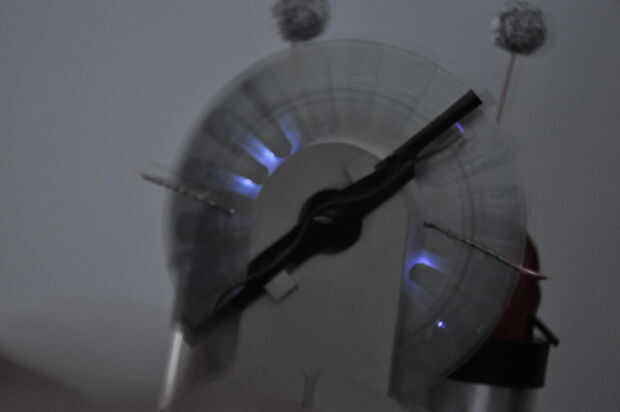

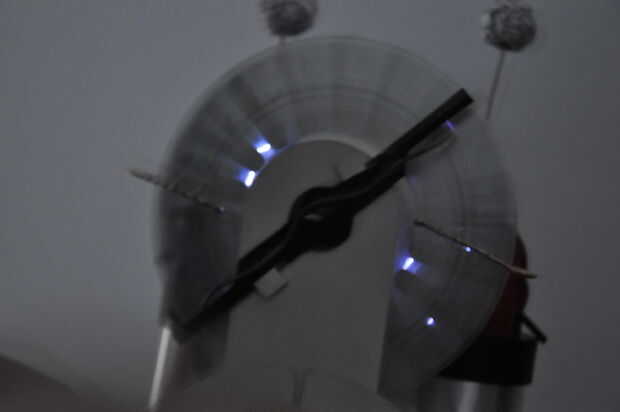

Esto se aprecia en las fotos como las luces brillantes entre las tiras.
Este es sólo el límite de las tiras, este problema se puede disminuir mediante la reducción del número y tamaño de las tiras en los discos. Por ejemplo, fue de 18 tiras de papel de aluminio a 16 tiras de cinta de aluminio más finas. Ahora mismo no tengo un arco sobre las tiras ya. El tamaño máximo de arcos en los electrodos es mayor.
Los tarros de Leiden.
Al mismo tiempo, el cable que conecta los dos tarros de Leiden fue tocando uno de los tarros de Leiden. Y un pequeño resplandor visible en esa ubicación en la pieza de la hoja de transparencia. (indicando que hojas de transparencia no son conductores ideal demasiado).
Por lo tanto, tengo 3-4 capas de hoja laminado en transparencia entre las dos capas de aluminio en los tarros de Leiden. Pero la nota anterior indica que esta hoja de transparencia es tal vez demasiado delgada y es ligeramente conductora. Por lo tanto, es probablemente mejor usar vidrio o una capa más gruesa de plástico.
La barra neutralizadora
Y por último, la barra de cartón neutralizador en las cercanías de una jarra de Leyden que emana un resplandor púrpura en una esquina. Esto fue eliminado cubriendo las varillas neutralizador con cinta aislante.
