Pequeño generador de Wimshurst de cartón y CD (2 / 16 paso)

Paso 2: Materiales y herramientas

Esta máquina de Wimshurst está hecha completamente de chatarra y pequeños trozos de materiales cotidianos comunes. Con sólo simples herramientas manuales.
Sólo utilicé las herramientas y los materiales ahí, y obviamente no son ideales. Por ejemplo el cartón es una horrible elección de material para cualquier proyecto que involucre la electricidad estática, pero es el único con que por el momento puedo trabajar.

Los materiales utilizados:

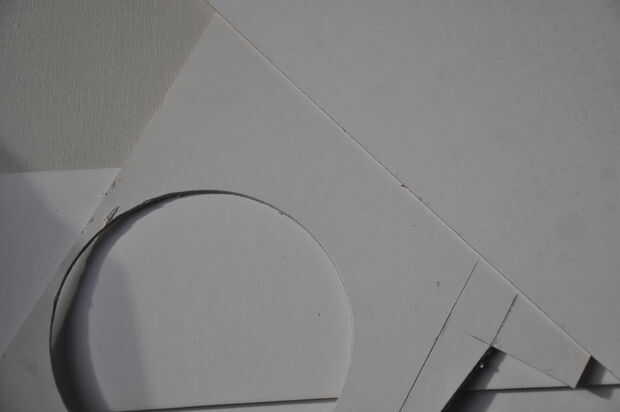

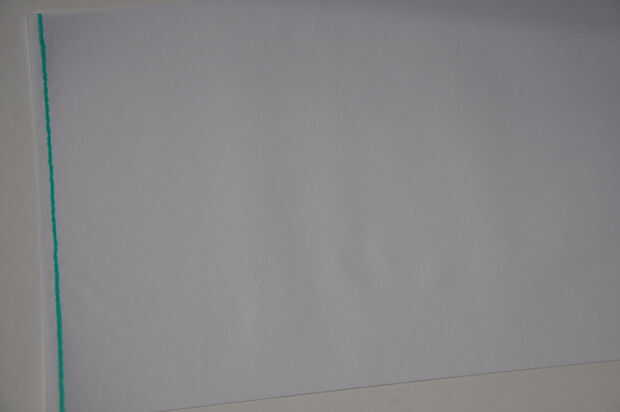

• Cartón: Más precisamente la cartulina, no el tipo que hacen cajas de.
  Se utilizan diferentes grosores, 1,5 mm, 1,2 mm y 0,5 mm, ésos son los más comunes y tenía por ahí algunas. Pero otros espesores funcionará igualmente bien, durante mucho tiempo un tipo resistente para estructuras importantes, y una especie delgada, endeble para superficies curvas.

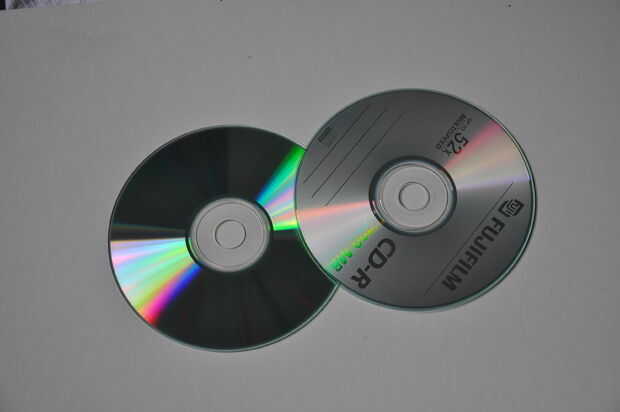

• CD: La capa de metal proviene de fácilmente CDs de fujifilm, tenía un tipo que era más difícil, pero recuerdo.

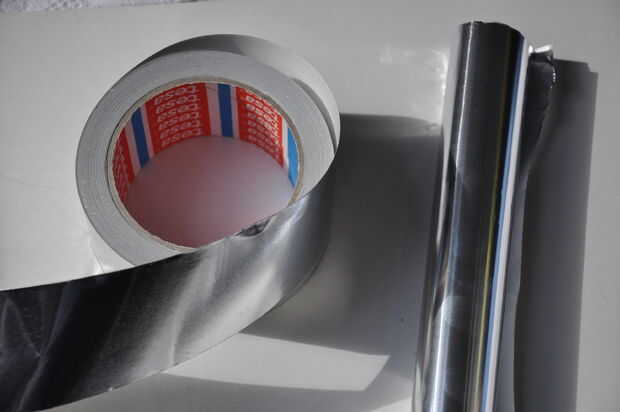

• Cinta de aluminio OR de aluminio: el metal tiras en los discos

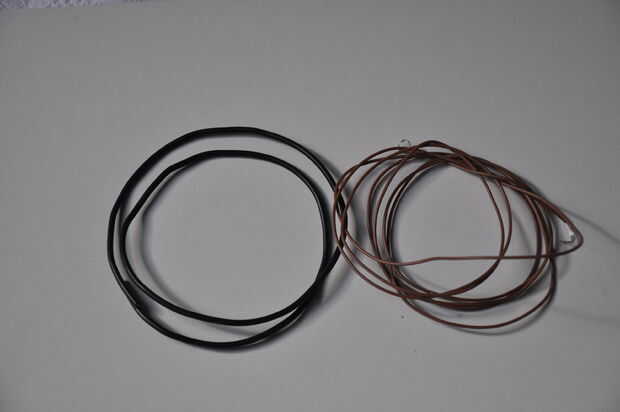

• Cable eléctrico: un tipo fuerte para los peines y electrodos y una delgada, multi cable trenzado para conexión general, haciendo los peines y las cerdas.
• Algunas hojas de transparencia: hacer algunos tarros de Leiden y usarlo como cierto aislamiento.

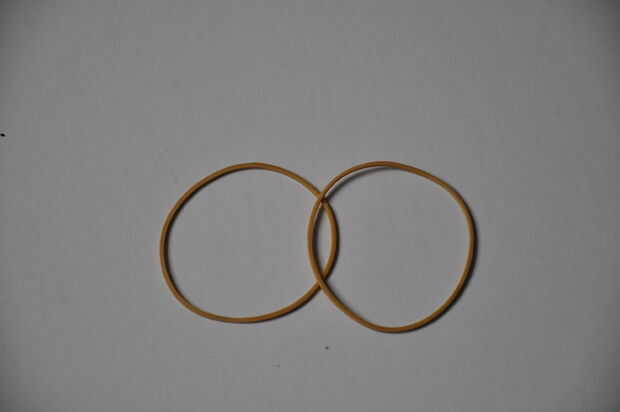

• 2 gomas: para hacer que el eje gire los discos.

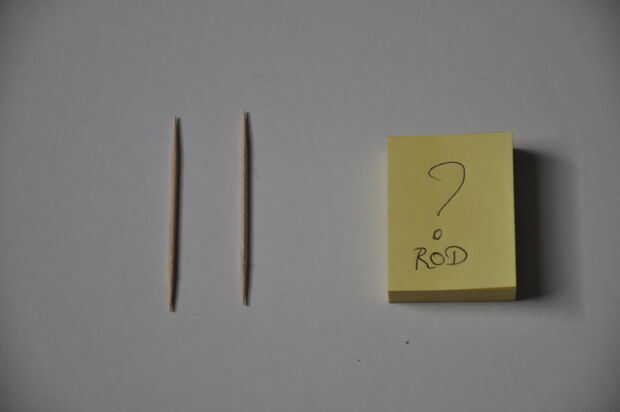

• 2 palillos de dientes (o varillas de madera), para el identificador de disco eje y manivela.
• Una caña más grande para el eje. (Usaba un metal, pero una de madera es probablemente mejor)

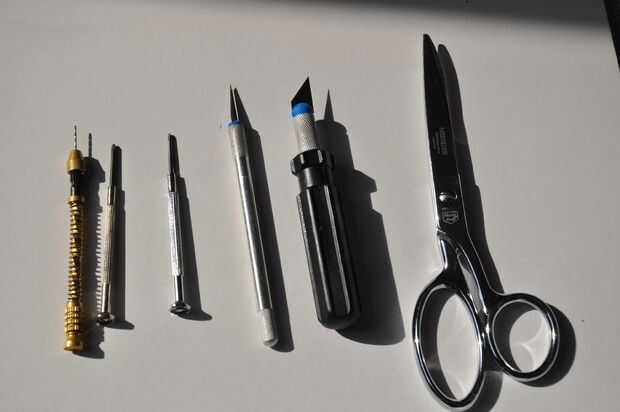

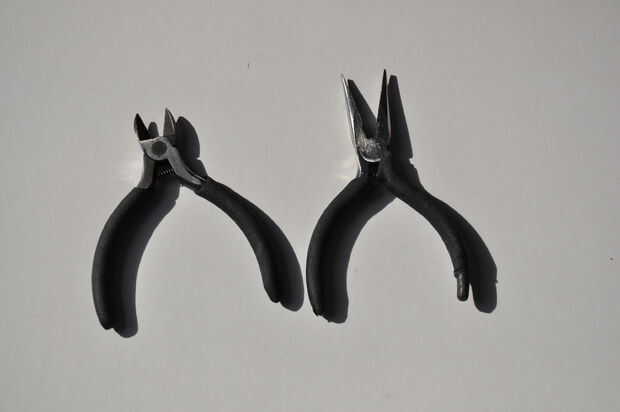

Las herramientas utilizadas:

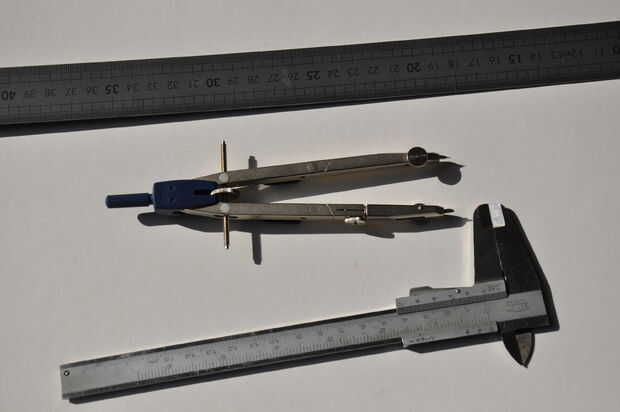

• Para la medición y dibujo:

• una regla
• una brújula
• un calibre para mediciones más precisas

• Para pegar:

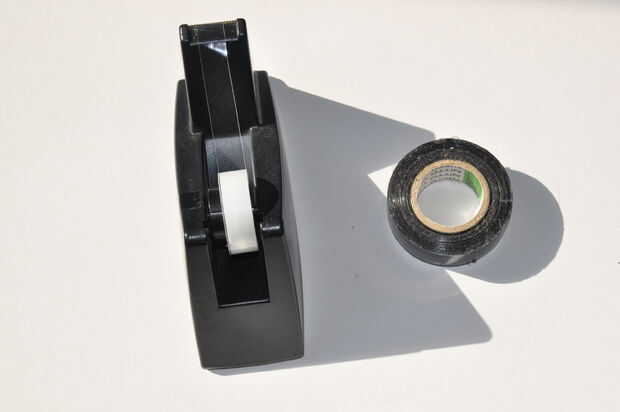

  • Papel adhesivo: para pegar la cartulina.

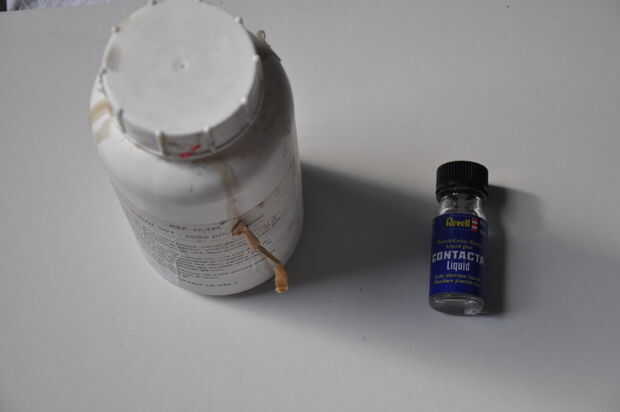

  • Pegamento de contacto uso general: para pegar cosas.

  • Cianoacrilato (el tipo de pegamento que se seca en segundos y bonos muy fuerte): para pegar el mango al árbol del metal.

• Para el lijado

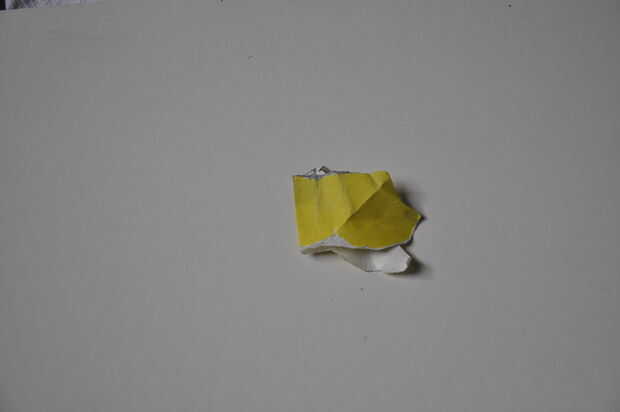

  • Papel de lija
• Para soldar
  • Un cautín (me olvidé de la foto)
