Paso 4: Las tiras del Metal
En los discos tiene que ser metal pequeñas tiras.

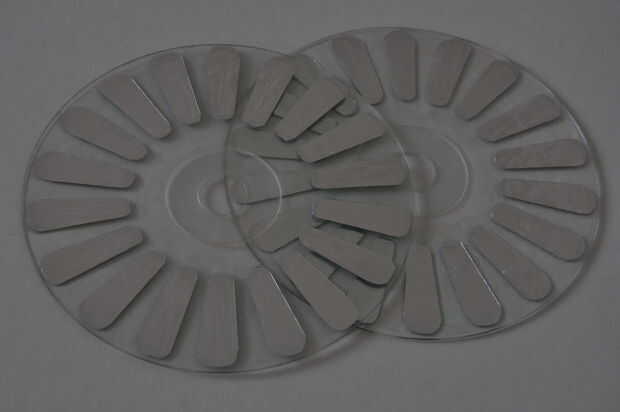

He hecho dos tipos de discos. Tiras de un par con papel de aluminio de cocina ordinaria. Y un segundo par con cinta de aluminio. (Porque arruinó el primer par y no era bueno de todos modos) Ambos métodos funcionan igual, la única diferencia es que es mucho más trabajo con papel de aluminio ya que es tan frágil y tienes que usar un buen pegamento para unir a los discos de plástico.

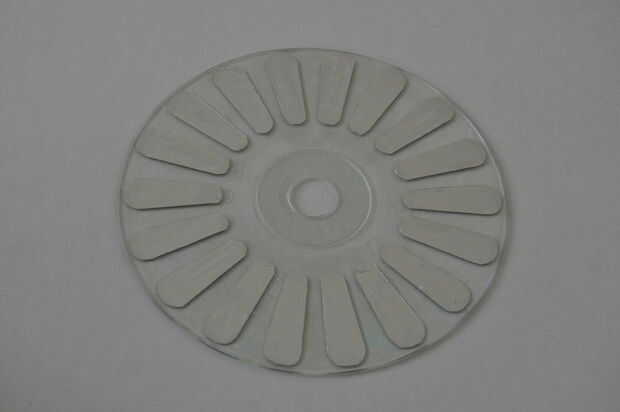

Las tiras se pegan en un círculo alrededor del centro del disco.
Hay algunas cosas a tener en cuenta.
Las tiras son conductores
Esto significa que hay un límite superior teórico para la longitud máxima de la chispa. Si el voltaje en el Leyden tarros consigue demasiado alta (el boquete de chispa demasiado grande), una chispa puede saltar de los peines que recoge, a través de los huecos entre las tiras conductoras, hacia una varilla neutralizador, a través de unas tiras más hacia el otro peine de colector. Así que el voltaje teórico superior es "un poco más de" la suma de las distancias de los panales a las tiras y todos los huecos entre las tiras que se cruzan. Un poco más de la distancia porque arcos gustan consisten de una sola pieza, requiere algunos más tensión consta de diferentes partes.
Así que quieres un montón de tiras con tanta distancia como sea posible... PERO:
Carga se escapará a
Habrá "corona" a cada agudo realizar punto conectado a los tarros de Leiden. Como se mencionó anteriormente, el aire alrededor de puntos agudos obtiene ionizan fácilmente. Las coronas más intensos pueden ser visibles en una habitación muy oscura como un pequeño resplandor púrpura alrededor de puntos agudos. Y puesto que esta máquina de Wimshurst es tan diminuto, casi todo es agudo. Usted puede deshacerse de él un poco poniendo pequeñas esferas en los extremos y no doblar los cables en curvas. Pero aún así, el alambre es fino y emitirá por sí mismo. Es por eso más profesional máquinas siempre uso cobre tubos y cables a pesar de que la corriente es despreciable.
Pero el mensaje es que carga gotea lejos (y máquinas pequeñas fugas mucho), por lo que la máquina debe proporcionar una corriente suficiente para contrarrestar que fugas. Por lo tanto, las tiras deben tener un área bastante grande.
Por lo tanto, usted tiene que encontrar un equilibrio entre el tamaño y cantidad de tiras.

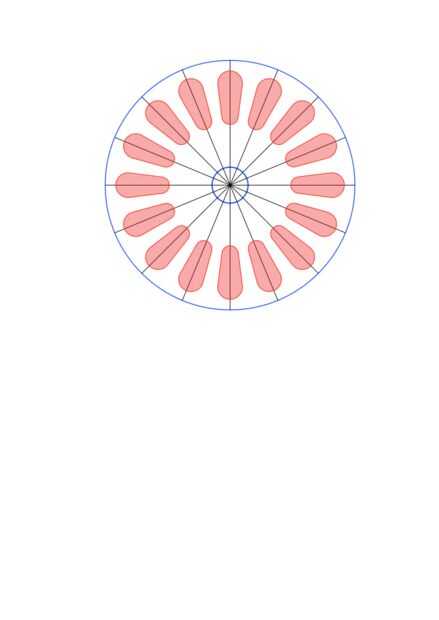

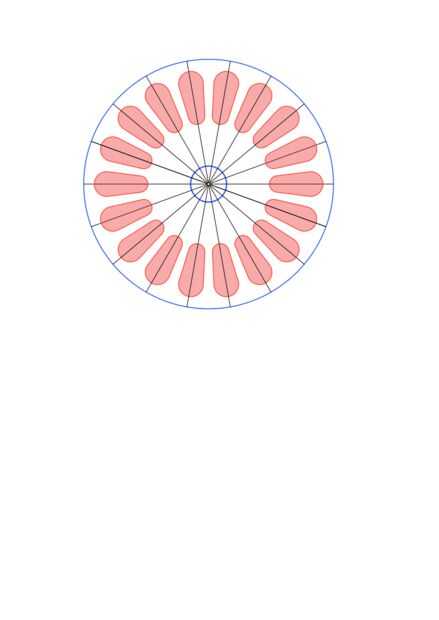

Se hicieron dos plantillas, primero una a posición 18 tiras alrededor del disco y más tarde se hizo una plantilla para las tiras de 16 para que las tiras de papel de aluminio añadir algo más de espacio entre las tiras. Ambas plantillas se unen aquí en un formato .png y un .svg.
Para hacer las tiras de aluminio:

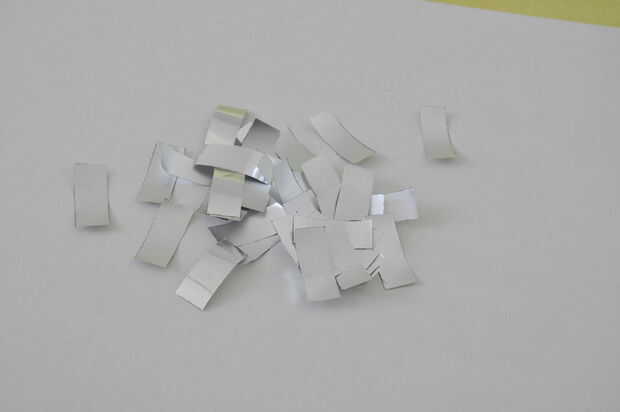

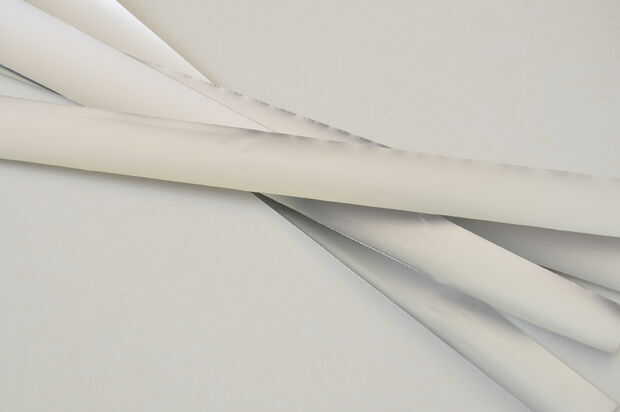

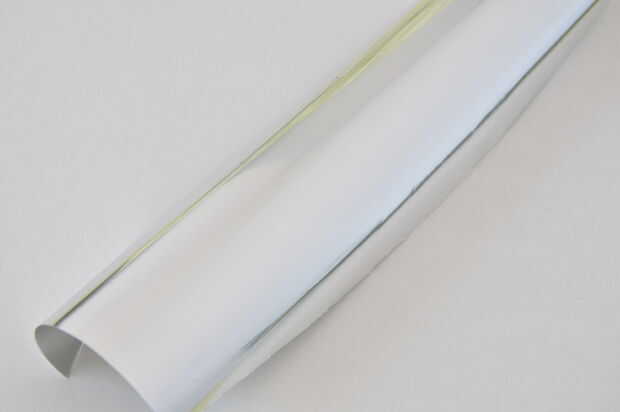

Algunas láminas se cortan cuidadosamente (con un cuchillo afilado) en pequeñas piezas rectangulares de 30 x 12 mm. Pero si rehacerla, tomaría 20 x 10 mm!

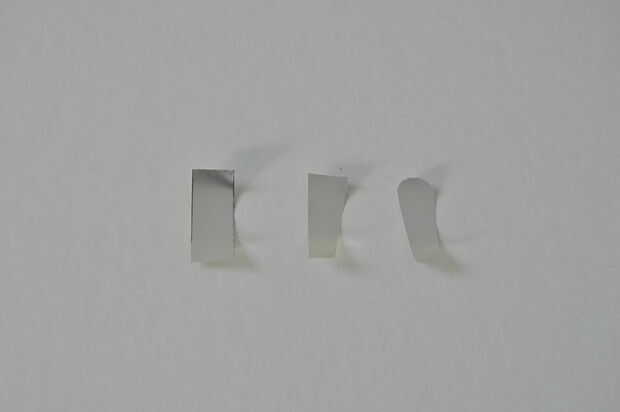

Todos estos rectángulos se cortan en forma de trapecio para que un lado sigue siendo 12 mm, pero el otro es ahora 7.5 mm.
Y por último se redondean todas las esquinas de las tiras de aluminio con unas tijeras. Porque como se mencionó anteriormente, filos gotear la carga en el aire.
Para hacer la cinta de aluminio tiras:

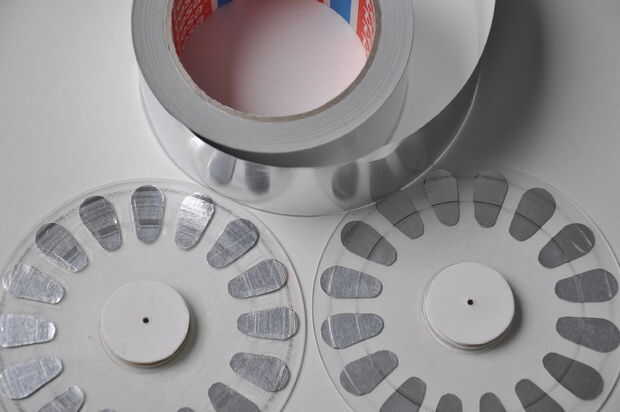

La cinta de aluminio es mucho más robusta que el de la hoja, por lo que una plantilla pequeña fue hecha y trazada en la cinta y cortar con las tijeras. Y esta cinta se puede pegar directamente sobre los discos.

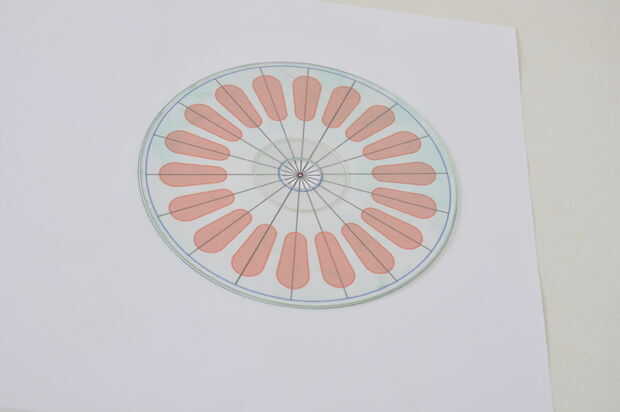

El CD limpios (y transparentes) se unen a las plantillas con algunas cintas y las tiras se pegan en uno por uno.
