Paso 7: Realizar la toma de
La parte más importante de la maquinaria ya está completa, pero todavía requiere una infraestructura para unir todo. Una especie de ranura en la que se insertará el mecanismo.

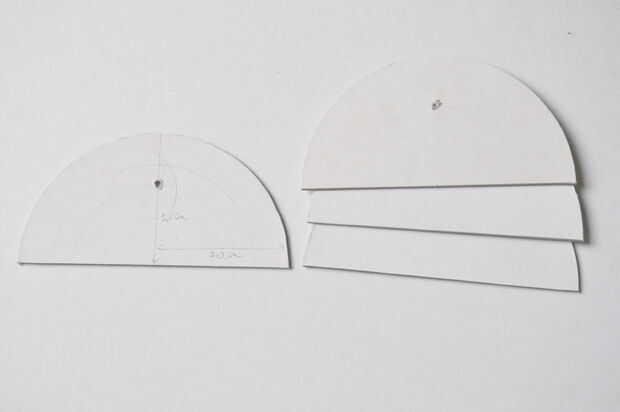

Esto se hace simplemente cortando 4 medio círculos de 12 cm (el mismo tamaño de un CD, pero este tamaño no importa) en cartón fuerte.
En el 4 medio círculos, un agujero es perforado y ampliado para el eje conductor. Deben ser lo suficientemente grandes como para que el eje conductor puede rotar sin fricción.

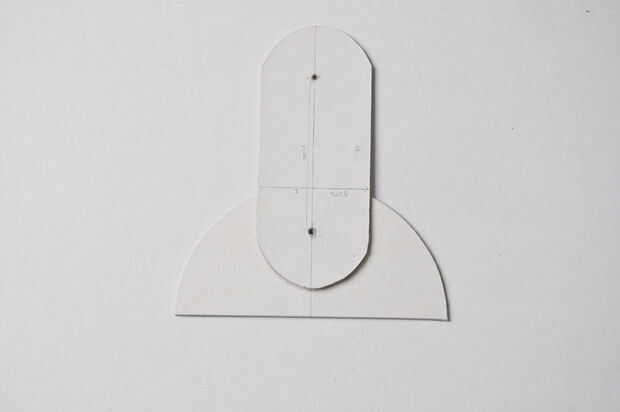

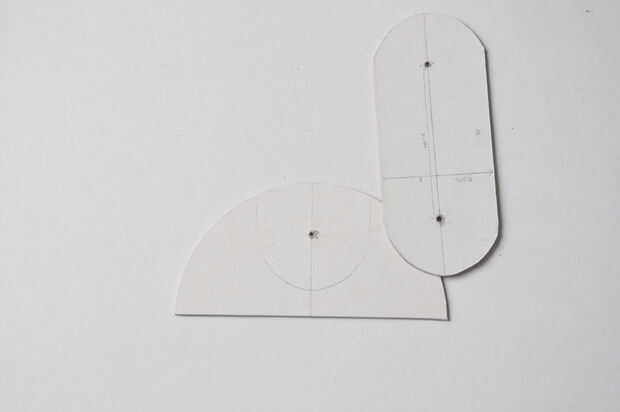

En dos de los círculos de la mitad las piezas que sostienen las ruedas se colocan para que estén alineados los orificios de la rueda de eje y la pieza es perpendicular a la arista recta de medio círculo. El borde de la pieza de apoyo es trazado y corte de medio círculo.
Uno debe ser capaz deslizar los soportes a los semicírculos y debe ser muy apretado. Pulir algunos bordes o pegamento en algunas pequeñas piezas de cartón si es necesario.

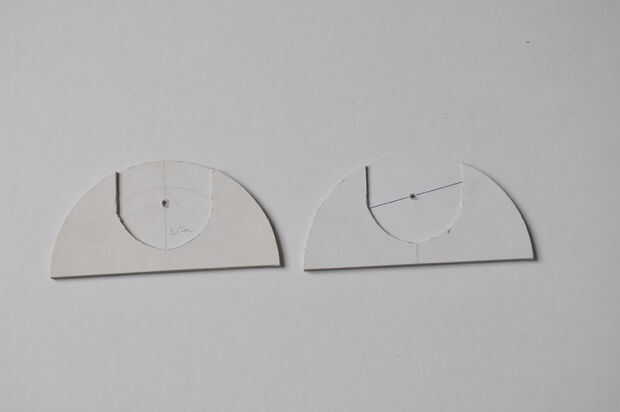

La mitad de piezas de cartón con esta forma de cortar se pega en los restantes dos restantes completados medio círculos.

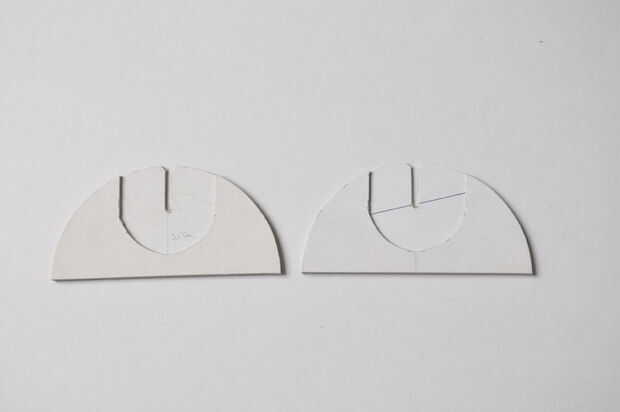

Una pequeña ranura se corta desde la parte superior en el agujero. Este corte es donde el eje se deslice hacia abajo cuando el mecanismo se inserta en la ranura.

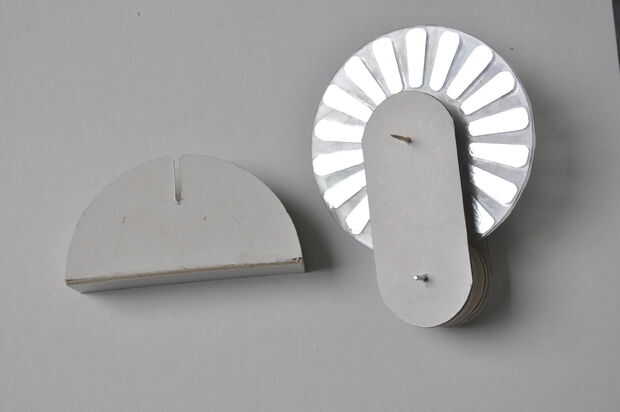

El mecanismo con las ruedas y los discos se monta otra vez, las dos cosas medio círculo se presionan sobre los soportes largo y el grosor se mide.
Luego se corta un trozo de cartón de 12 cm x esta grueso, esto será la base de la toma.

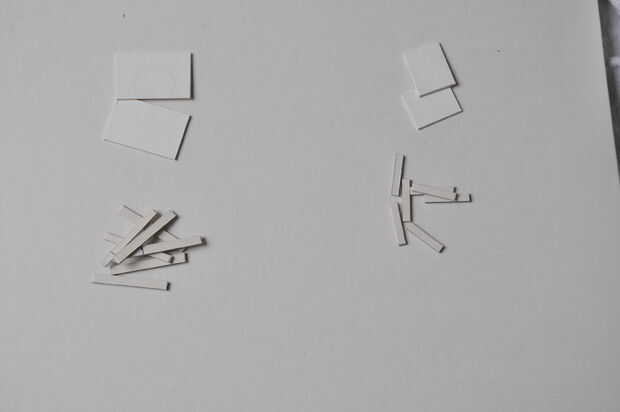

Algunos espacios rectangulares que se cortan hacia fuera (no importa los pequeños pedazos que ves en la foto, no los utilizo), sus dimensiones son los con menos el grueso de los dos mitad círculo pedazos.
Las dos piezas de medio círculo se pegan verticalmente sobre la pieza rectangular y los espaciadores se pegan en el medio de apoyo de tal manera que no obstruya el mecanismo cuando se inserta.

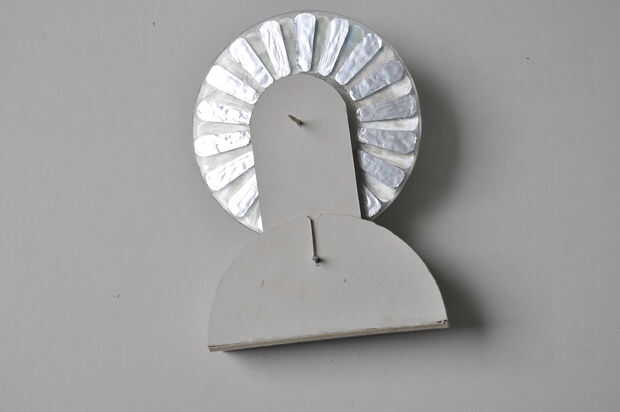

Si todo se hace correctamente, uno puede resbalar el mecanismo en la toma y todo debe ser seguro y apretado. Así, cola no se usa y todo, todavía puede ser desmontado.
