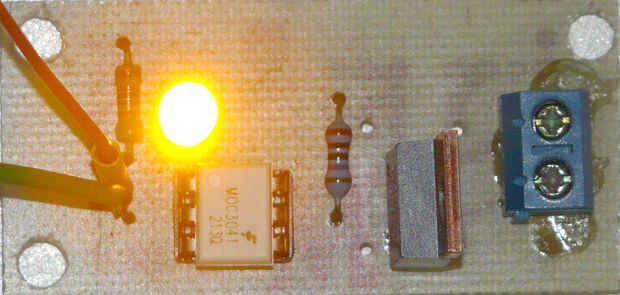

Para cambiar algunos focos por mi Arduino, los circuitos de pequeño interruptor en torno a un 39mf22 no eran lo suficientemente hombre para manejar la corriente necesaria, así que decidí construir un interruptor con componentes discretos alrededor de un TRIAC.
Estos circuitos son muy fáciles y ven una moneda de diez centavos una docena en la internet: buscalo en google para TIC206 o MOC3041 y tienen un montón de elección. La razón que hacer un instructivo para un circuito tan simple debe también proporcionar un diseño de impresión para aquellos perezosos o incapaces de hacer un diseño ellos mismos :-)
Pero permítanme comenzar con una advertencia de descargo de responsabilidad:
Este circuito está conectado a una tensión que puede matarle. Si no sabes lo que está haciendo entonces no construir este circuito... No lo toque cuando está conectado a la red. La placa metálica de la Triac está conectada a la Terminal 2 y así a la tensión de red. Cuando esté en uso, no toque eso placa para sentir lo caliente se pone.
Poner este circuito en un recipiente adecuado.
Lista de materiales
Triac TIC206 €1,20
MOC3041 0,65 €
DIL 6 IC pie €0,15
LED €0,15
Resistencia de 220 ohmios 1/4 Watt €0,10
Resistencia de 470 Ohm 1/4 Watt €0,10
Conector €0,20
Pedazo de desecho de PCB 23 x 43 mm
Es un total de 2,55 €
Los vínculos existen sólo para ilustrar lo que quiero decir y para dar una indicación de precio. No tengo vínculos con esa tienda que i usarlo y estoy satisfecho con él.
También es posible utilizar el BT136-600 considerablemente más barato, que como el TIC206 puede entregar 4 amperios, pero tiene corriente de puerta es un fuerte 35-70mA en comparación con el 5mA de TIC206. Si se utiliza un BT136, la resistencia de 470 Ohm deba ser un poco más pequeño (150 ohmios). BTA16-600 también es una buena opción
Además deberá:
condensador 10-100nF 400V
resistencia 39-100 ohmios
resistencia 330 Ohm
El PCB es aquí.
y mirorred aquí.

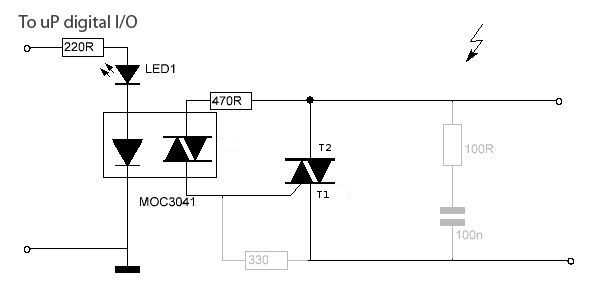

El circuito de
Los principales componentes de este circuito son el optoacoplador MOC3041 y el TRIAC TIC206 (versión de M o D). Yo he elegido para un MOC3041 porque tiene un circuito de cruce cero de la viruta, garantizar la conmutación suave. El 206 de TIC es un triac que tiene una puerta relativamente sensible.
La salida de un Arduino u otros para arriba es llevado al MOC3041 mediante un LED y un resistor del ohmio de 22o. De esta manera uno puede ver con seguridad si hay corriente que fluye a través del optoacoplador.
La compuerta de los tiristores se alimenta de un resistor de 470 Ohm que se conecta a través del optoacoplador MOC3041
En la placa de circuito impreso es una resistencia de 330 Ohm (marcadas con un ' *'). Si uno utiliza el TRiac TIC206 esta resistencia no es necesario. Sin embargo algunos otros tiristores pueden necesitar esa resistencia para comenzar.
Triacs no son realmente apropiados para cargas inductivas. Como estoy cambiando una lámpara, no tengo ningún uso para un circuito snubber (formado por el resistor 100R y C1). Sin embargo, si cambia cargas inductivas se necesita uno. Los valores del resistor y condensador pueden variar dependiendo de su situación pero un adecuado punto de partida sería una resistencia de 100 ohmios y un condensador de 100nF. El PCB ofrece orificios a distancias diferentes, adecuados para diferentes tamaños de los condensadores.
El PCB

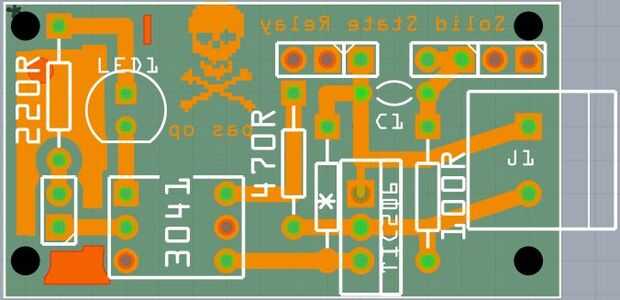

Descargar el PCB los diseños arriba y utilizar su método favorito para grabar su PCB. En relación con el diseño: la imagen del pcb en este ibble es vista desde el lado de componentes: los rastros de cobre así realmente se ven como si usted está mirando a través de la Junta. Por esta razón la escritura es a la inversa. Este diseño es adecuado para la transferencia directa toner
Si utiliza el diseño de mirrorred, la escritura es en realidad no mirrorred.
He utilizado el diseño de la mirrorred no una transferencia de tóner directa (impresión en papel satinado y planchado en un cobre) y que funciona bien. Grabado en ácido clorhídrico y Hydroyperoxide.
Conexión

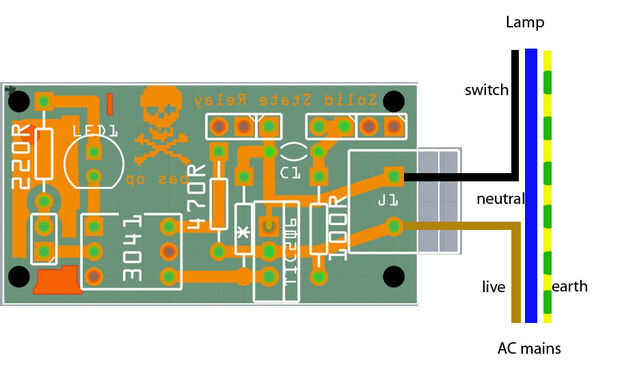

Hay sólo un conector de dos polos en este PCB que puede ser considerado como un interruptor, interrumpiendo la línea de 'En vivo' de una conexión, al igual que un interruptor normal. La figura muestra la forma correcta de conectarlo según códigos de EU: el azul es neutro, marrón es vivir esté en negro y verde amarillo es tierra. Fuera de la UE existen códigos de color diferentes.
