Paso 4: Hacer la tapa superior del tablero y la caja de

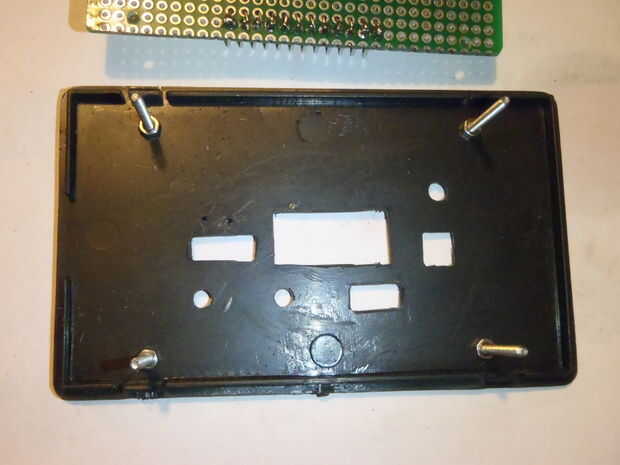

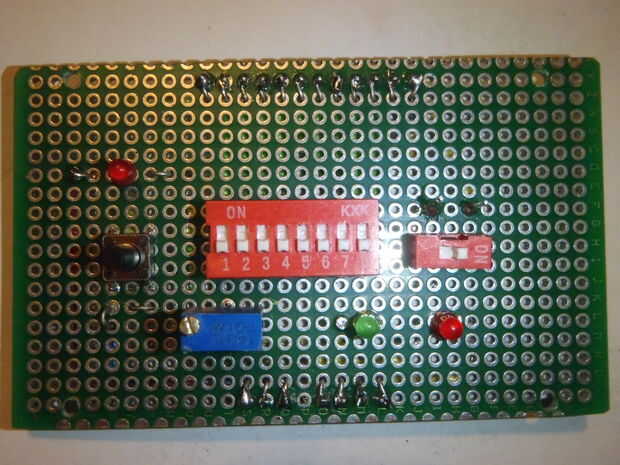

En las fotos aquí puede ver ambos lados de la junta superior y la tapa de la caja con los agujeros de acceso para los LEDs, el potenciómetro y los interruptores.

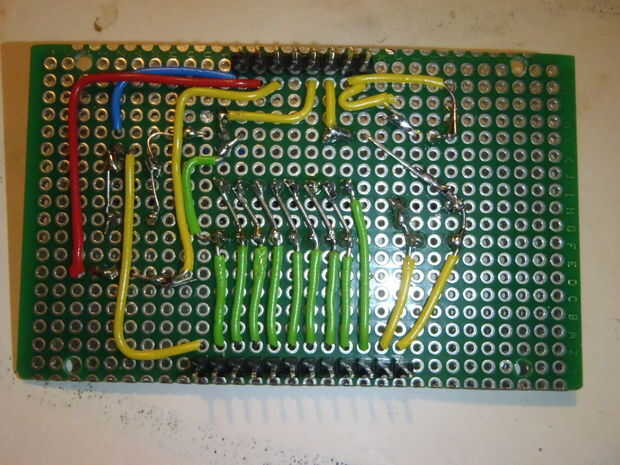

Estoy utilizando una caja que circuito prototipo de medidas 98 * 58 * 24 mm y dos tableros de 5 * 7 cm. El tablero superior es doble cara, que permite que los componentes visibles ser montado (soldado por debajo) y las cabeceras macho para montarse debajo (soldadas en superior).
Primero coloca el tablero de doble cara vacío contra la tapa, había fijada en el lugar correcto y perforar los agujeros de 2mm para los tornillos de montaje. Usé un tablero adicional del mismo tamaño (5 * 7 cm) como plantilla para taladrar, con la misma posición del agujero de montaje.
Luego coloca cada componente en el tablero de la plantilla, marcado donde tuvo que ser del orificio de acceso y taladrar agujeros en la tapa en las esquinas (los agujeros rectangulares) o en el centro (agujeros redondos). Para los agujeros grandes luego agrandado los agujeros y corte entre ellos con una sierra de marquetería; para los pequeños yo solo agrandados les con un archivo. Todos los agujeros con un acabado con un archivo.
Encontré que el LEDs de 3mm es necesario un agujero de 3,5 mm.
Las terminales de cabecera para los puntos de medición actuales sean 0,6 mm de ancho. Primero derretido a través de la plástica con los pines estén soldadas en su posición y calentar con el soldador hasta que el perno caliente a través de la plástica. Luego usé un taladro 0,79 mm diámetro para proporcionar suficiente espacio para permitir que los pernos para deslizarse dentro y fuera (bastante) fácilmente.
