Pequeño interruptor (5 / 8 paso)

Paso 5: Hacer el tablero más bajo

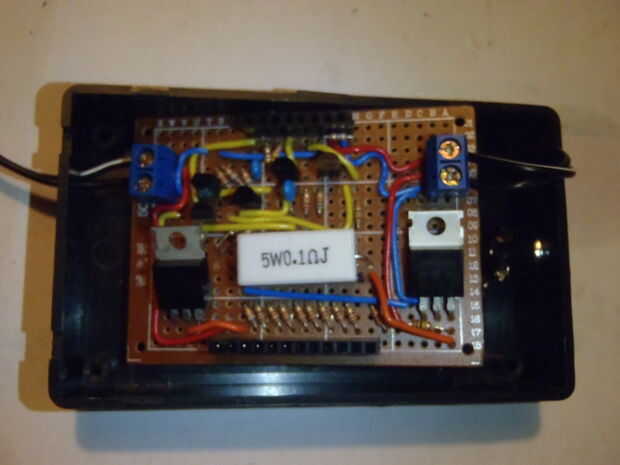

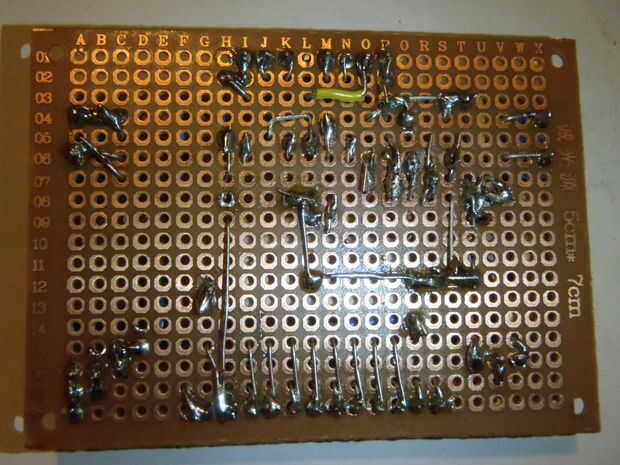

Los componentes se colocan en el tablero inferior en lo que considera un orden lógico, soldadas en su lugar y conectarse juntas. La Junta terminó bastante ocupado, pero no excesivamente.

Mirando la foto, del lado de entrada está a la derecha, la izquierda de la salida (por lo que es el reverso del diagrama esquemático).
