Pequeño interruptor (6 / 8 paso)

Paso 6: Comprobación de las placas de circuito finales juntos

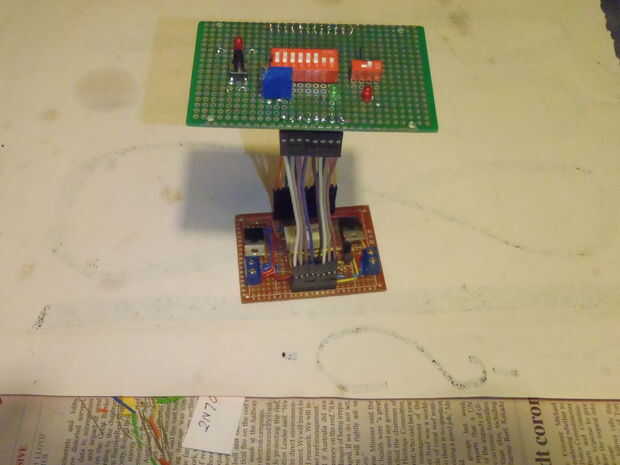

Habiendo hecho tableros superiores e inferiores, quería comprobar que el circuito trabaja. Que necesitaba para poder poner mi multímetro y CRO sondas en varios cables. Así que utilicé un juego de cables de arco iris M-F para unir las 2 juntas. El resultado parece un poco extraño pero me permitió revisar el circuito.
