Este instructivo cubre el montaje y uso de un kit de LED portátiles pequeños. El kit es utilizable inmediatamente pero es desigend ser hackeable y puede ser reprogramado a su gusto usando un programador ISP o placa Arduino y el IDE de Arduino.
No son demasiados pequeñas implementaciones de microcontroladores. El lillypad de Arduino es bastante grande y caro y si quieres conducir una docena de LEDs necesita a multiplexarlos. Lo que podríamos utilizar es algo pequeño y simple tendrá una duración de una noche de una batería en miniatura...
Aquí estamos tomando ventaja de dos características fundamentales para poder conducir 12 LEDs independientes de los cinco pernos programables de un ATtiny85 de 8 pines. En primer lugar, la naturaleza tri-estado de los pines significa que las patas no se utiliza puede ser de alta impedancia (entrada) para que no se ven afectados. Que nos da 2 x 3 = 6 pares de salidas. En segundo lugar, porque LEDs realización sólo en una dirección, podemos poner 2 LEDs en cada par de líneas para dar 12 en todos.
Nuestro ATtiny corre alegremente de una célula de la moneda de 3v y porque estamos conduciendo nuestros 12 LEDs en modo pulsado la corriente en general es bastante bajo. Por lo tanto, podemos ejecutar nuestra instalación completa de una celda de moneda CR2032 para varios días continuamente. No lo he probado hasta la extenuación pero yo he ejecutado durante 48 horas continuamente sin ningún problema. Que era en realidad de una que es la capacidad más baja que el 2032 2025.
Podría en teoría de la luz hasta 3 LEDs al mismo tiempo utilizando esta configuración pero me preocupa que la célula de la moneda no manejaría la corriente por lo que en este mismo límite pulsación 1 sólo condujo en un momento.
Obviamente, porque estamos manejando los LEDs uno en momento de pulsado mode, si encendemos muchos de ellos entonces no serán tan brillantes como conexión directa a una célula de la moneda y no ne enormemente visible en luz del sol. Sin embargo, por muy pocos a la vez que podemos hacer algo impresionantes de iluminación buscando efectos, especialmente en interiores.
Esto está diseñado para ser "sewable" ropa o podría ser usado como una insignia programable etc..

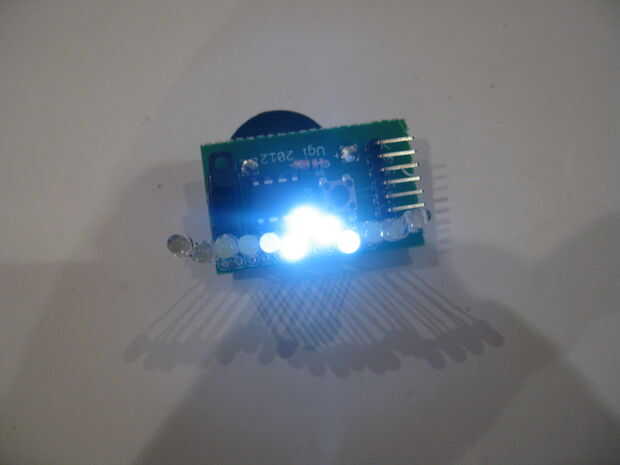

No tengo un video de la versión final pero este es el prototipo con el LED montado en perder en el tablero como prueba:
