Paso 2: Llenar la Junta

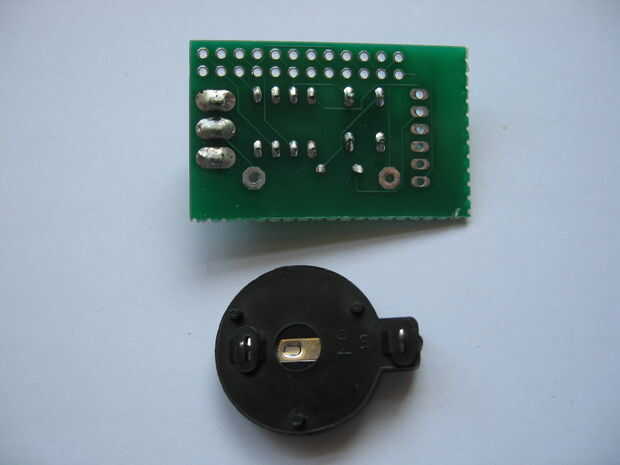

El tablero es aproximadamente una pulgada de ancho a menos de 1,5 pulgadas larga con sólo cinco componentes esenciales para la soldadura. El mayor de ellos es el soporte de la batería y ya que esto va en la parte inferior de la placa tenemos que hacer esto último.
Obviamente el corazón de nuestro dispositivo es el microprocesador ATtiny85, también tenemos un poder encender (interruptor deslizante en la parte superior) un interruptor táctil para la entrada y una resistencia limitante de corriente que el interruptor. Posiciones para 12 LEDs están a la izquierda del tablero pero típicamente no todos los éstos serían necesarios. Las conexiones con anillos a su alrededor son la clave más.
La Junta de soldadura

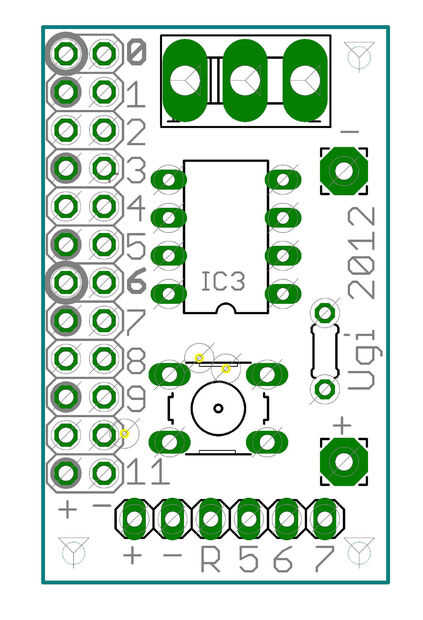

Los cuadros del tablero son de la primera versión de la placa que hice. Es lo mismo pero no tan bien etiquetado. Trate de imaginar que la serigrafía es el mismo que el impreso en la primera foto de este paso.

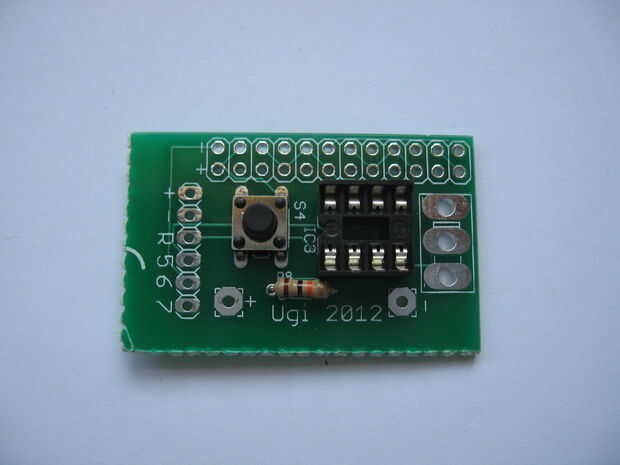

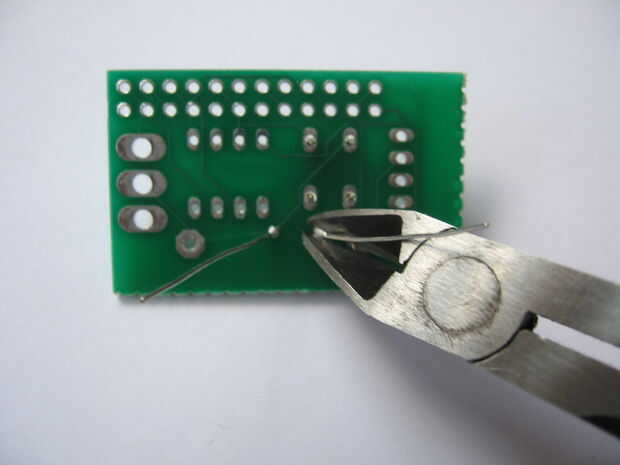

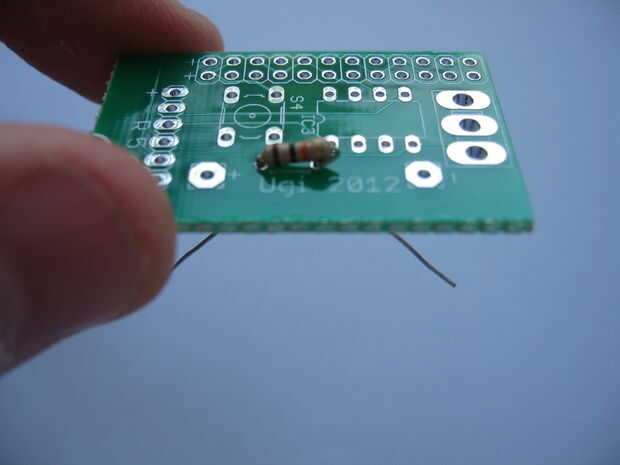

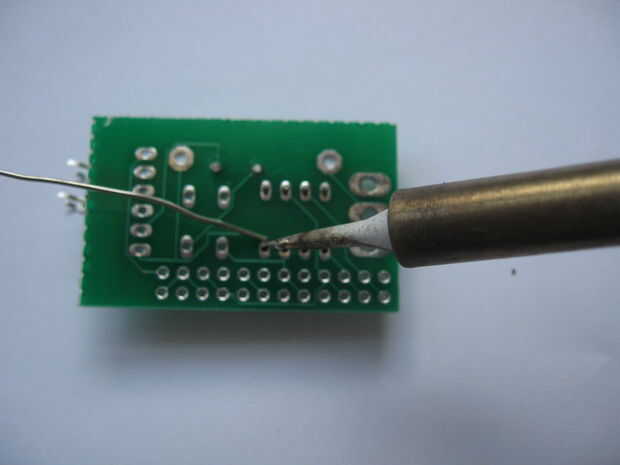

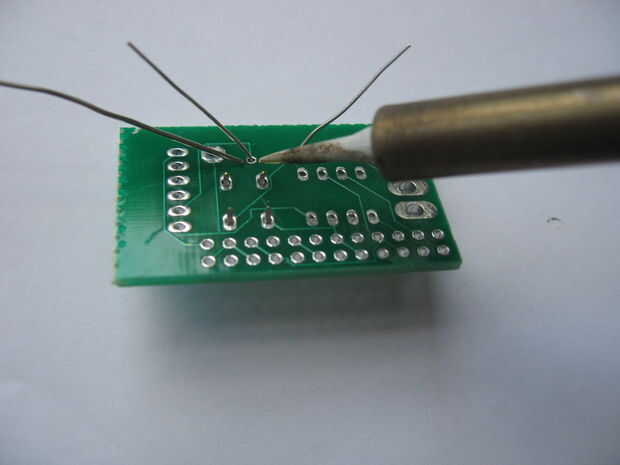

Fiirst de todos, vamos a soldar en esa poca resistencia. Sujétela firmemente a la parte posterior de la Junta - necesitamos espacio para la batería.

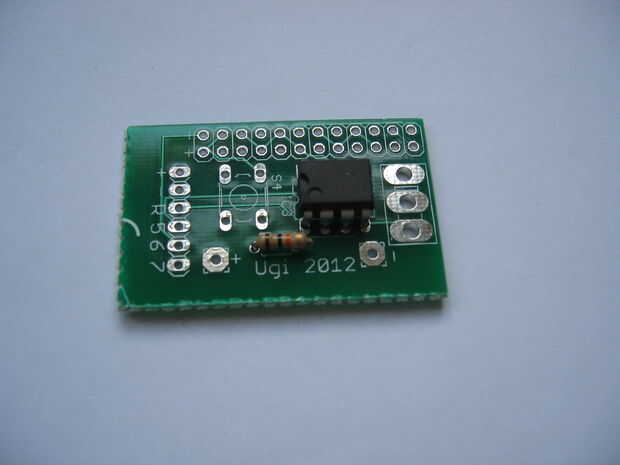

Segundo viene el IC - Asegúrese de que tiene la muesca en la parte inferior. He utilizado una toma en algunos de estos pero no es necesario - AVRs son bastante difíciles y tendrá que conseguir realmente caliente para freír. Recuerde que si toma más de 1 segundo (que es más de lo que imaginas), quitan el calor y permita que se enfríe antes de intentar otra vez.

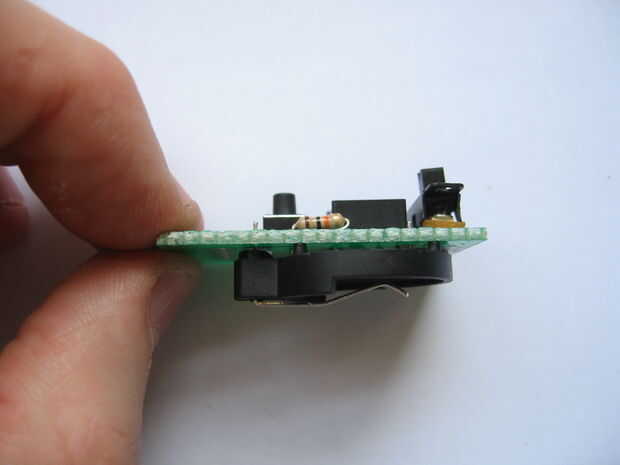

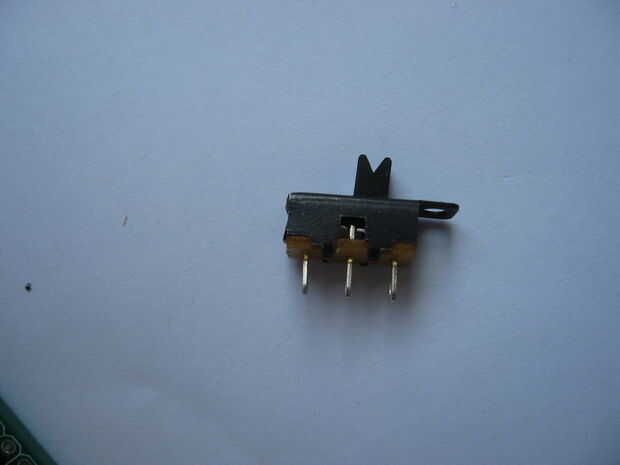

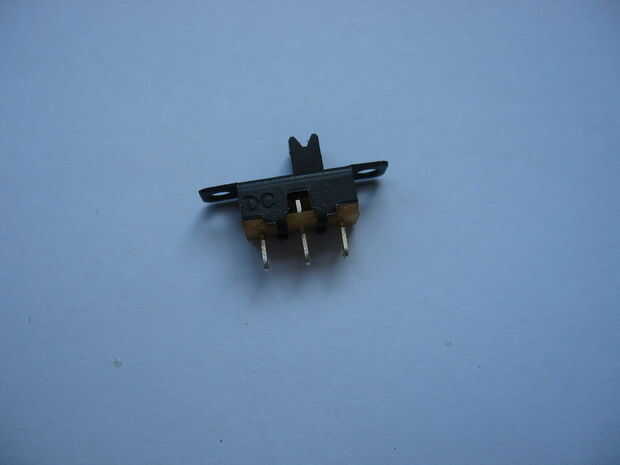

Trabajando en nuestro camino hacia los bordes de la Junta, poner a continuación en los interruptores y luego la batería. Inclinó un lado del interruptor de la manera, como se muestra. Todavía debe tener espacio para agregar el encabezado de programación más adelante pero si sabes que se se necesitan lo (ver más adelante pasos) entonces usted podría soldadura antes la batería para mayor comodidad.
El circuito es extremadamente simple pero por lo que no necesitamos a los componentes de la Junta para efectuar una nueva. En la última foto se muestra el esquema. Lo importante es que pines 5, 6 y 7 del chip (que es D0 D2 en Arduino - o que los he llamado T0-T2 en el esquema, ya que es pequeño Arduino) carecen de cualquier LED entre sí. Los LEDs todos unirse a estos pines a las clavijas 2 y 3. Como resultado, debe ser sin cortocircuitos cuando se utilizan pernos de 5-7 para la programación desde los pines 2 y 3 serán siendo alta impedancia. Si habíamos usado más combinaciones de pin entonces nos podríamos haber conducido más LEDs pero empezaría a llegar algo tenue de todas formas porque sólo conducimos uno a la vez y hay que sacar el chip a programar.
