Pequeño kit de LED usable - 12 LED PWM de un reprogramable ATtiny85 (8 / 8 paso)

Paso 8: epílogo

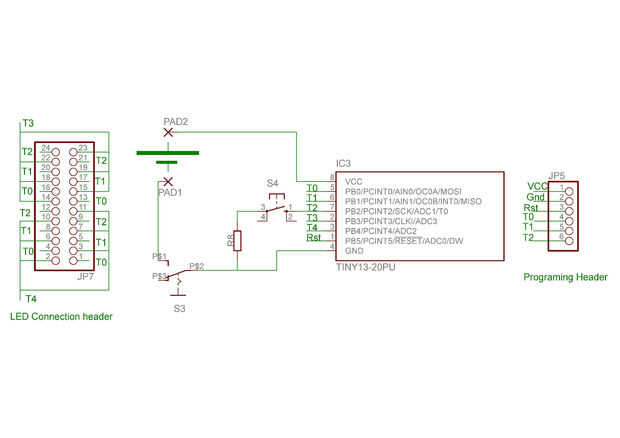

Adjunta a este paso es el archivo de esquema de Eagle y tablero para cualquier interesado folk que tenerlos Fab'ed.  Esta es la versión final como se describe en este ' ible.  No he tenido estos hechos por el prototipo funcionó bien, como se puede ver en el video.  Esta versión debe ser programable sin quitar ninguno de los LEDs.

Como una guía aproximada al costo:

Celda de moneda CR2032 1 £0,30
£0,60 CR2032 1 moneda de la célula titular
£1,30 1 microprossor AVR ATtiny85 (preprogramado)
Interruptor deslizante 1 £0,20
Interruptor de modo táctil 1 £0,10
£0,50 1 PCB (suponiendo que 8 en una placa de 80 * 100mm)
Hilo conductor de £2,00 M 5 (opción más cara)
12 LEDs ultra brillantes £0,65

Total £5,65 todo.

Precios base de proveedores de e-bay consigue hasta 10 tableros, excepción de PCB que se basa en tablas de 80.  El hilo conductor y el soporte de la batería tienen claras posibilidades de descuento a granel!

En general, creo que este es un kit de microprocesador en miniatura lindo conveniente para los principiantes o aquellos que quieran pasar de Arduino a tablas independientes.  Su soldadura mínima y bajo conteo de piezas, es barato y rápido de hacer.
