Paso 4: Indicador de batería baja
Como en mis dos primeros instructables, soy nuevo usando una batería de LiPo de 2 celdas, que es nominalmente 7.4V, pero realmente empieza a 8.4V. La razón que utiliza una batería 2S es que los componentes verdes y azul del LED requieren tanto como 3.5V y el LM317 tiene sobre una gota de 3V suministro 320 miliamperios, así que necesitaba una fuente de tensión que por lo menos 6.5V.
Una desventaja de múltiples baterías de LiPo es no tienen ninguna circuitería de protección, ya sea contra sobreintensidad de corriente u over-discharging. Lo que permite una gran cantidad de actual es realmente una característica de estas baterías - están diseñados para los vehículos de RC, y si su helicóptero de repente necesita una gran cantidad de amperios a mantenerse en el aire, es mejor tener la batería capaz de entregarlo (incluso si se arruina la batería) entonces para que los aviones no tripulados se caen del cielo.
Pero la descarga es molesto para el uso diario. Que significa si deje la batería hasta que muere, hay una muy buena oportunidad que no podrá ser recargada. Ya he tenido esto sucede que dos de estas baterías, y así termino sólo enchufarlos a un cargador cada cierto tiempo para recargar, aunque probablemente sean todavía cerca de todo.
Ya que podría salir de este LED durante un tiempo, pensé que estaría bien añadir un indicador LED que se ilumina una vez que la batería cae por debajo de un umbral por lo que sé que es tiempo de recargar. Ya que estas baterías son 7.4V y mi circuito necesita unos 6.5V funcione correctamente, configurar el LED de batería baja para encender cuando el voltaje cae a 6.5V.

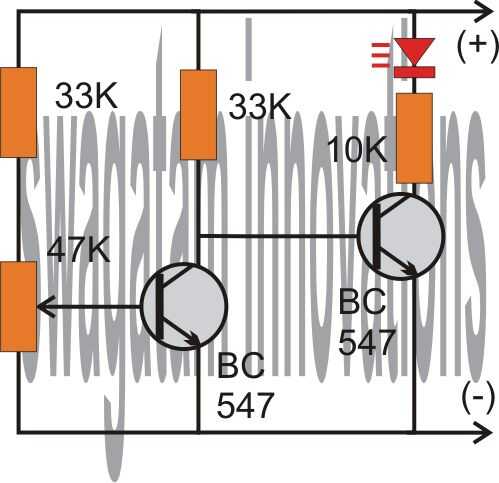

El circuito de indicador de batería baja más sencillo que encontré es Swagatam Majumdar en circuitos caseros y blog de esquemas. Utiliza dos transistores NPN y algunas resistencias y consume sólo un poquito de corriente (menos de 1 miliamperio). El primer transistor es normalmente, que mantiene el segundo transistor apagado y, por tanto, el indicador LED apagado. Si el primer transistor se apaga, los transistores de la segunda se convierte en, que enciende el LED. El primer transistor estará en como tiene aproximadamente 0,6 voltios en su pin de la base. Así que armamos las resistencias de base del primer transistor que controla como un divisor de tensión para que cuando la batería cae por debajo del umbral de destino, el voltaje de base serán inferior a 0,62 voltios. (Me di cuenta de la tensión de corte exacto para mi transistor por conectarlo a una fuente de alimentación variable y bajar el voltaje hasta el transistor apagado.)

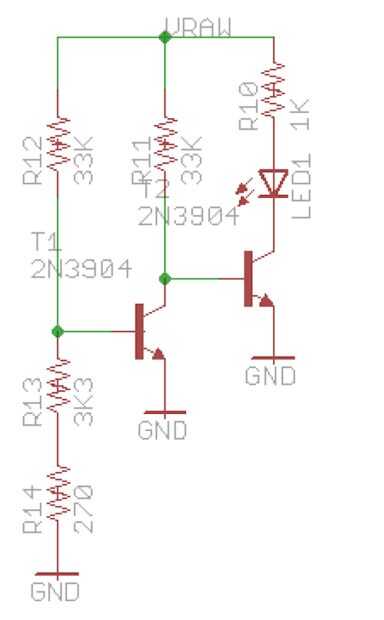

Hay muchas combinaciones de resistencias que crearán el divisor de tensión, pero queremos que los valores a ser lo suficientemente grande como para que el circuito consume muy poca corriente normalmente, todavía lo suficientemente pequeño como para que no hay todavía suficiente actual va en la base del primer transistor para encender (después de todo, los BJT es dispositivos basados en la corriente). Utilicé las mismas resistencias de 33K para el valor superior como lo hizo en el post del blog. Desde.62 voltios es el 9.5% del umbral de 6,5 voltios, necesitaba la resistencia inferior a 9,5% del total, lo que significó unos 3600 ohmios. El valor estándar de resistencia de 3.3K es demasiado bajo y 3,9 K es demasiado alto, así que usé una resistencia de 3.3K en serie con un 270 ohm uno crear 3570 ohmios, que funciona perfectamente cuando lo pruebo con mi alimentación. (Estas resistencias son todos +-5%, aunque probé con un multímetro para conseguir como cerca como sea posible.)
