Paso 6: Hacer el escudo

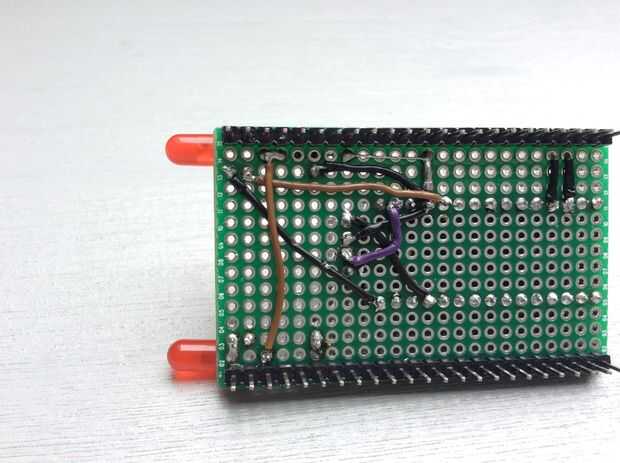

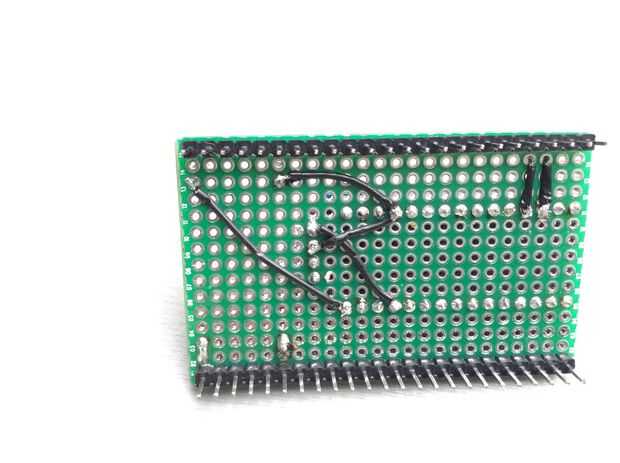

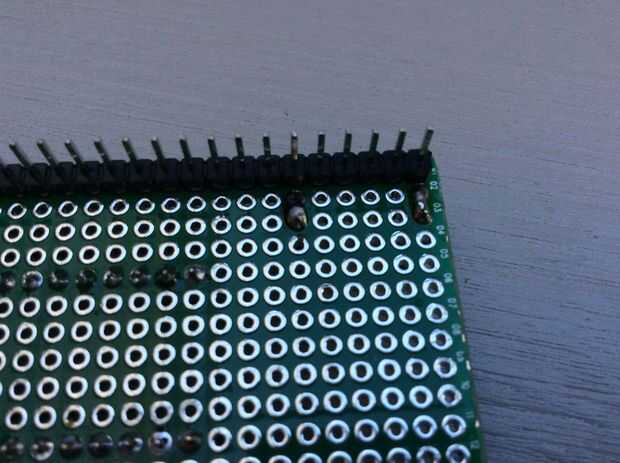

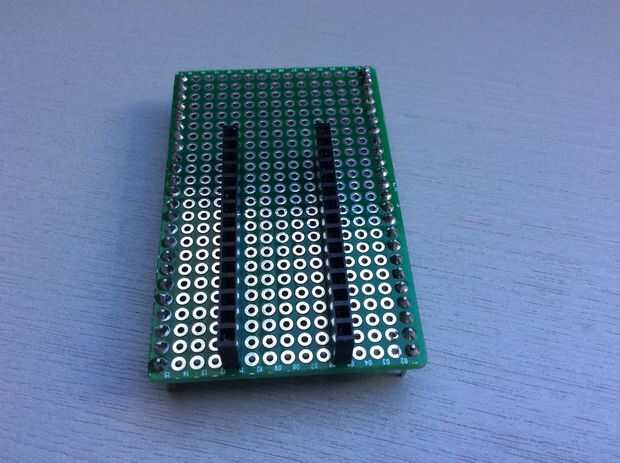

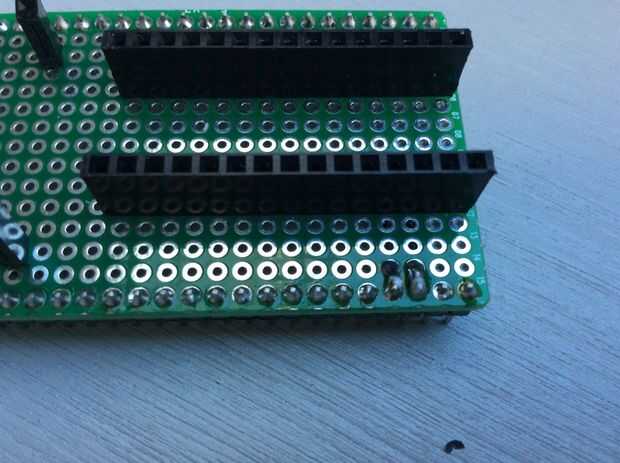

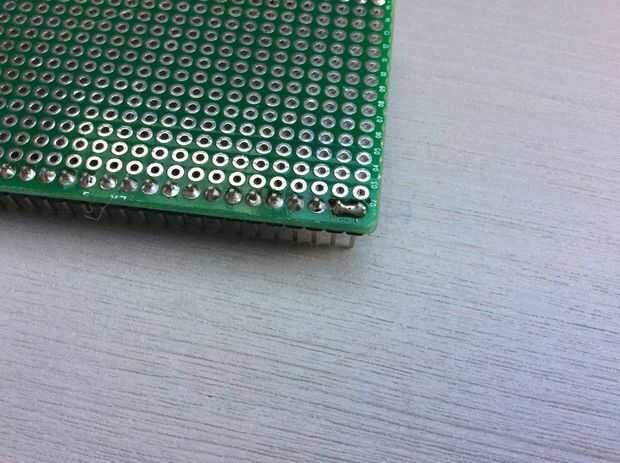

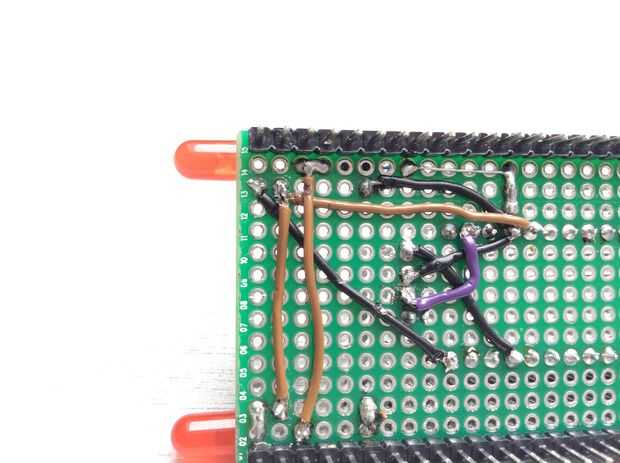

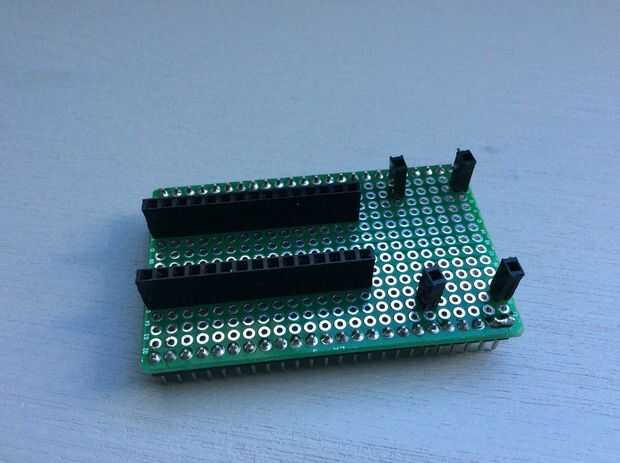

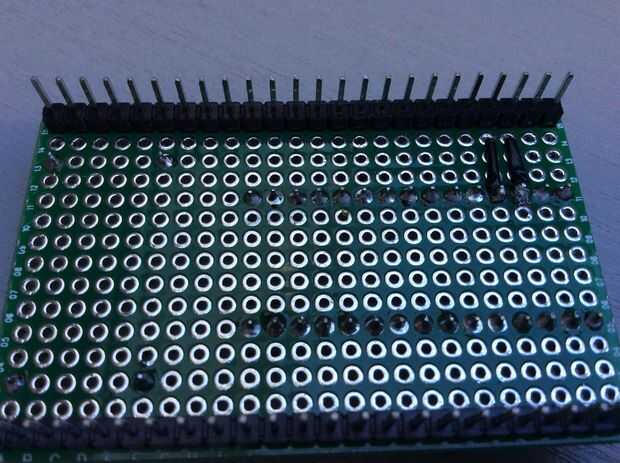

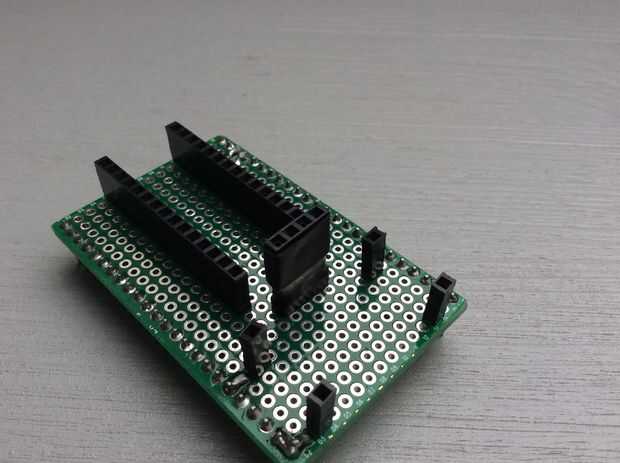

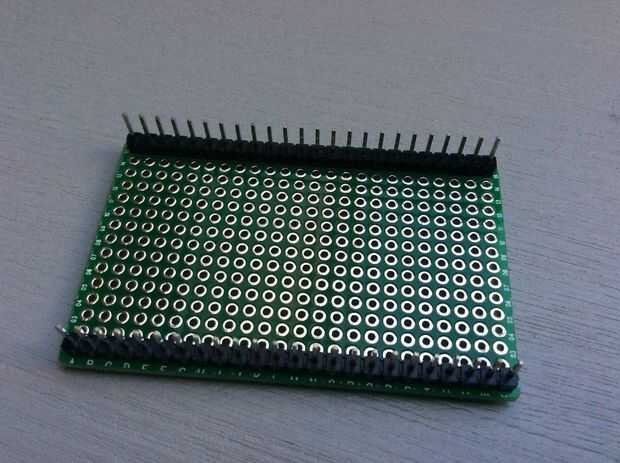

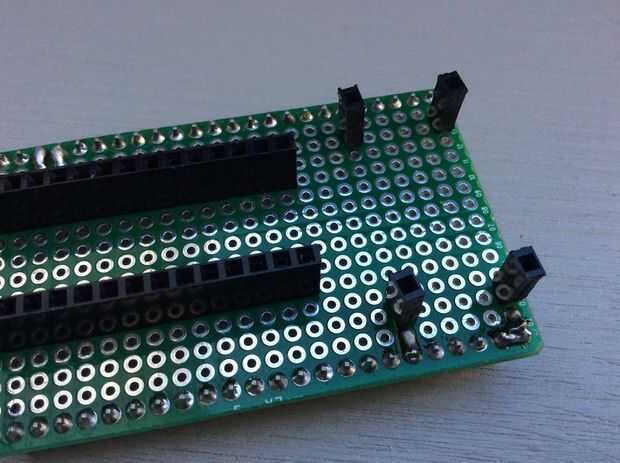

Tomar su pedazo de perfboard y cabeceras masculinas a los lados de la soldadura y conecte el izquierdo hacia atrás dos pernos como se muestra. Ahora soldadura 15 pin largo hembra encabezados en la parte superior por lo que puede caber el arduino nano, asegúrese de que las dos clavijas de conexión no están junto a ellos. (Ver los cuadros)

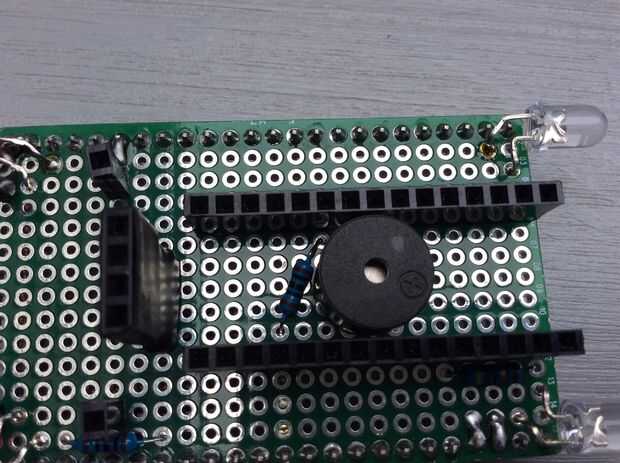

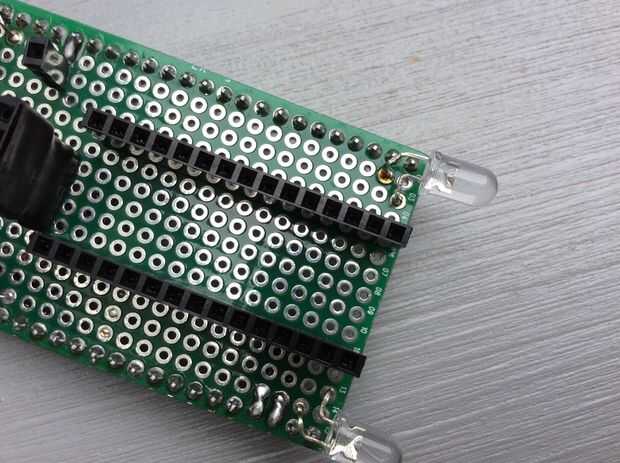

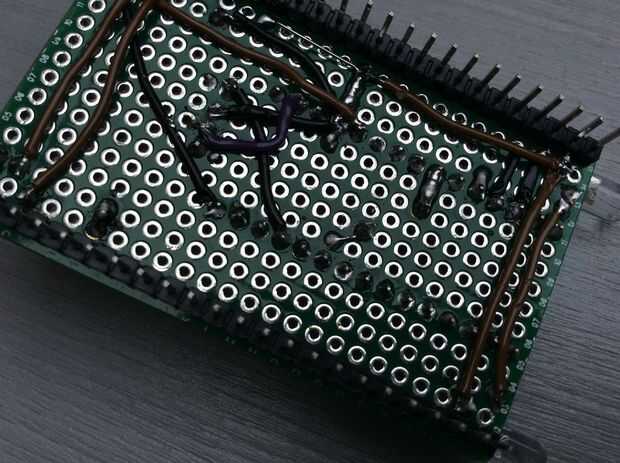

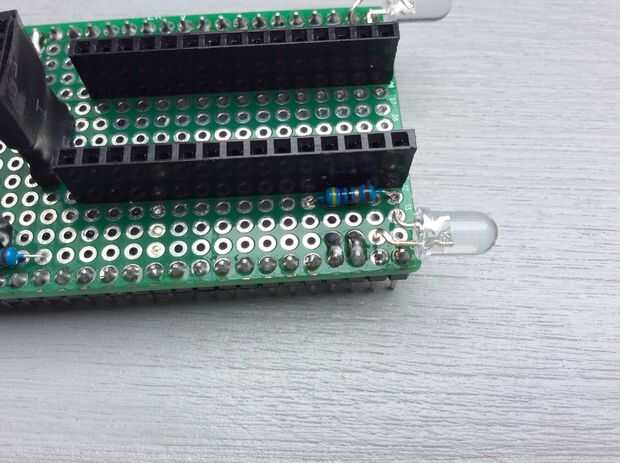

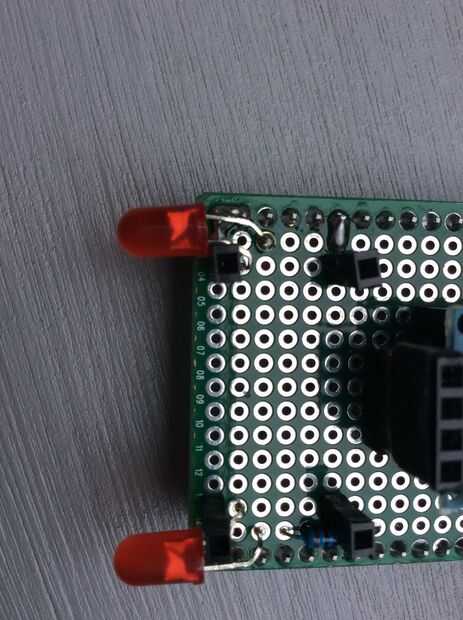

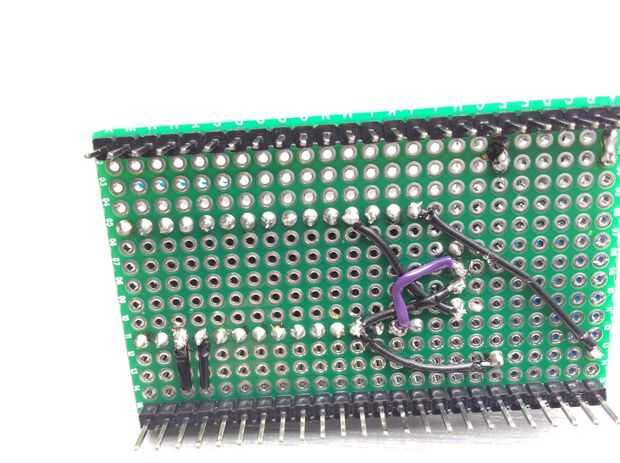

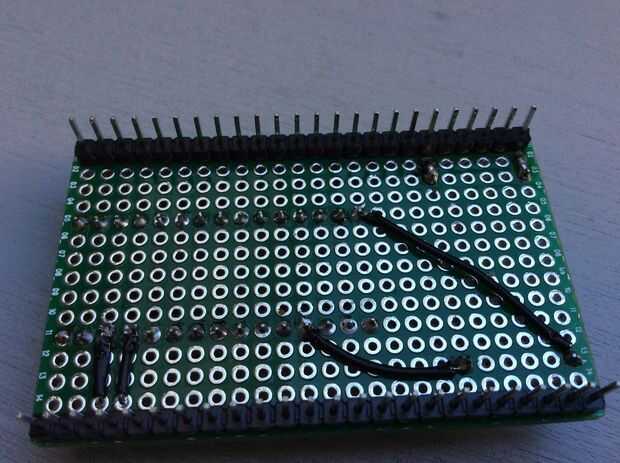

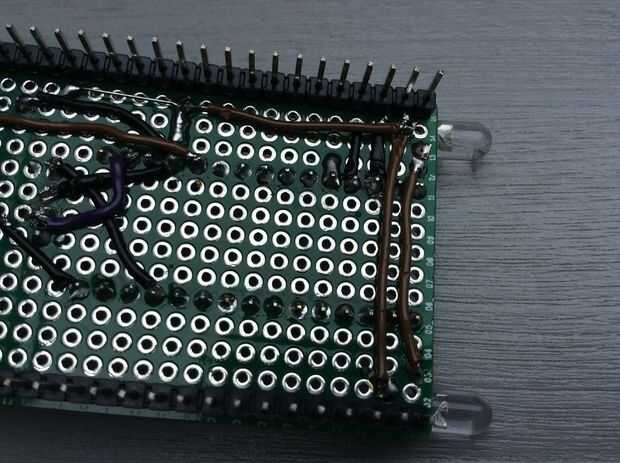

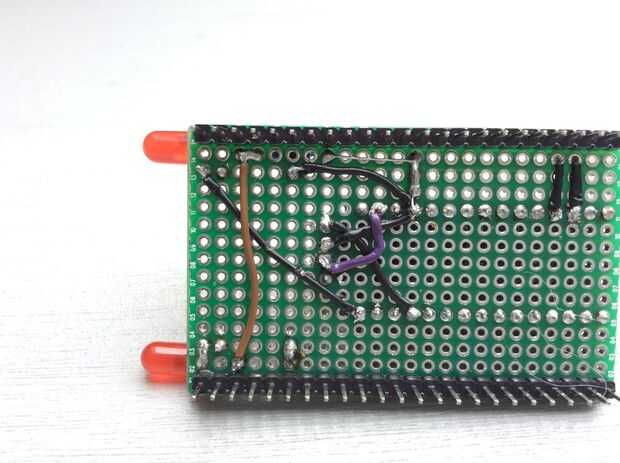

Ahora soldar 4 headers hembra en la parte posterior así que usted puede caber en tu convertidor más adelante. Conecte los pines 9 y 10 para los pasadores junto a ellos mediante unos cables cortos. El encabezado femenino positivo y negativo del convertidor boost para los pasadores junto a ellos la soldadura y la soldadura la salida negativa femenina cabecera de un conector de tierra de arduino y el positivo al pin vin de arduino. Siguiente en el extra largo cabecera recta detrás de arduino y conectar vcc del módulo Bluetooth a 5 voltios, a tierra y tx del módulo al rx del arduino. Ahora vamos a conectar las luces. Primero en los leds rojos en la parte posterior de la soldadura y conectar los cables positivos de los leds y los negativos entre sí y conectar el negativo a tierra con una resistencia de 100 ohm y positivo al pin 2 de arduino. Ahora soldar en los leds blancos al perfboard y conecte los cables positivo y negativo lleva uno al otro otra vez. Para terminar esta parte sólo deberás conectar el negativo de los leds a la tierra y el positivo con una resistencia de 47 ohm al pin 8 de arduino y conecte el zumbador (tiene polaridad) al pin 6 y con una resistencia de 100 ohm a tierra.

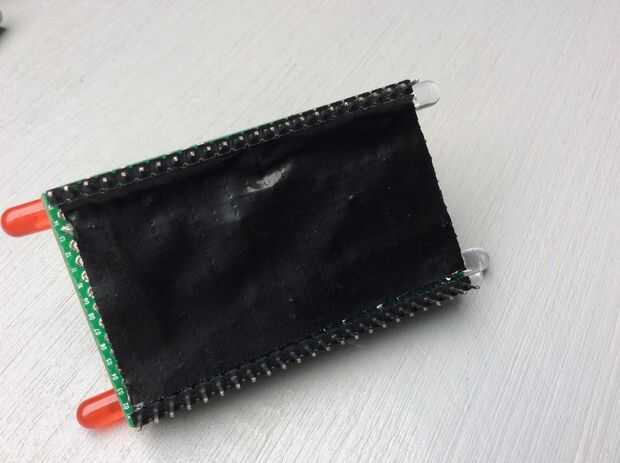

Ahora pega un trozo de cinta en la parte inferior y el escudo se hace si no tienes una pistola para él. Si tienes uno deberás seguir el siguiente paso.
