Pequeño temporizador (T ^ 2 para el cortocircuito) (6 / 8 paso)

Paso 6: Diseño

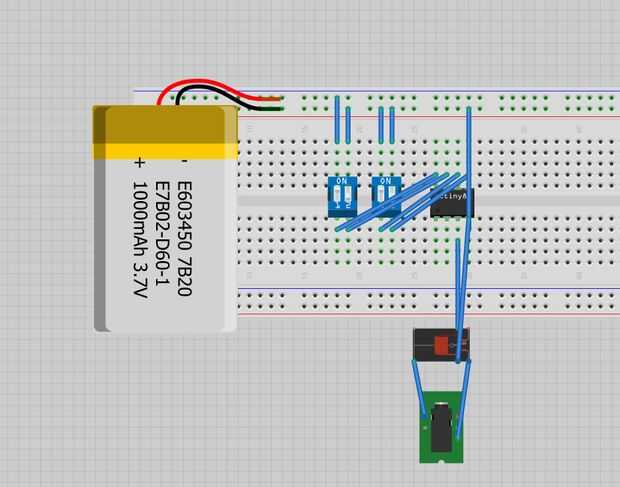

El diseño es bastante simple, sólo un poco difícil de encajar en un espacio pequeño si bien no está previsto hacia fuera. Usando Fritzing he dibujado el diseño para hacerlo más fácil de ver.

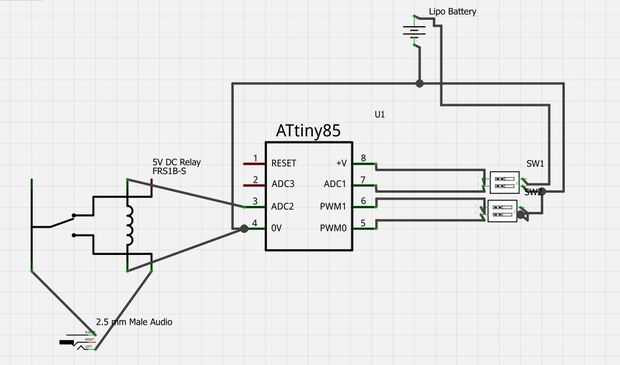

Como se puede ver, el interruptor #1 se utiliza como un conector de alimentación para dar vuelta el dispositivo encendido. Los 3 interruptores utilizan la Tire hacia arriba de los resistores en el ATTINY 85 para detectar si el interruptor está abierto o cerrado un usar un método binario para determinar lo que el retraso en el obturador debe ser definida por el usuario.

Puede tomar un poco de trabajo para determinar qué conector su cámara utiliza para detectar un corto circuito para la captura remota.

* Fritzing no tiene un canal de 4 interruptores DIP usé switches de canal de 2-2

** El interruptor de relé de fritzing es ligeramente diferente de 5 V DC relés utilizados en el proyecto
