Pequeño Tester LED (1 / 2 paso)

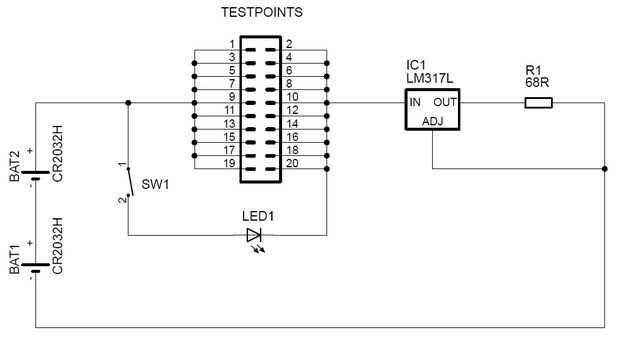

Paso 1: El circuito

El circuito es muy simple y utiliza dos pilas CR2032 de la moneda.

El LED bajo prueba se inserta en los testpoints, y si el LED funciona correcto, energía de la batería fluye a través del LED y en IC1. IC1 es un regulador de voltaje LM317L, configurado como una fuente de corriente constante. R1 limita la corriente alrededor de 18mA a través del LED a prueba de LED.

LED1 Switch1 es opcional y sólo se utiliza para probar el circuito y las baterías.
