Paso 3: Soldar las resistencias de la cadena
Para medir la capacitancia, necesitamos utilizar resistencias. Uno de los extremos de la resistencia es la cadena, y el otro extremo se conectará a nuestro común "enviar pin", pin 5 en el grano. Pin 5 se conectarán a todos de nuestras cadenas.

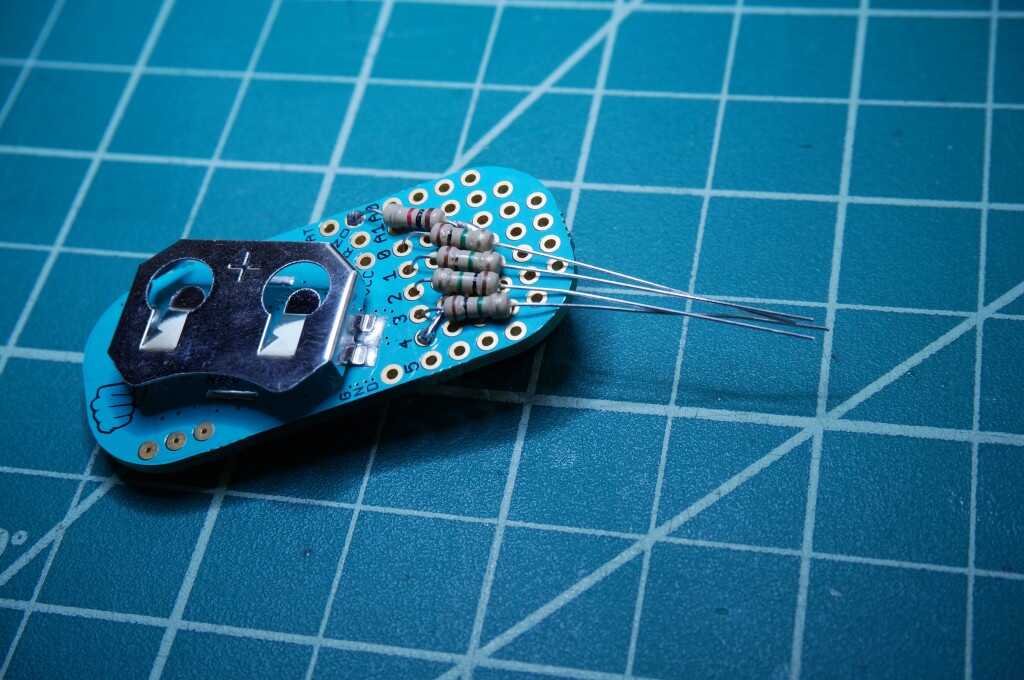

Tomar las cuatro resistencias de ohm de 1M y ponerlos a través del pin 0-3 en la parte posterior de la haba. Asegúrese de que ninguna de las patas en contacto con la pata del zumbador piezoeléctrico. Poner la otra pata de la resistencia a través de los agujeros a lo largo de la frontera de la haba.

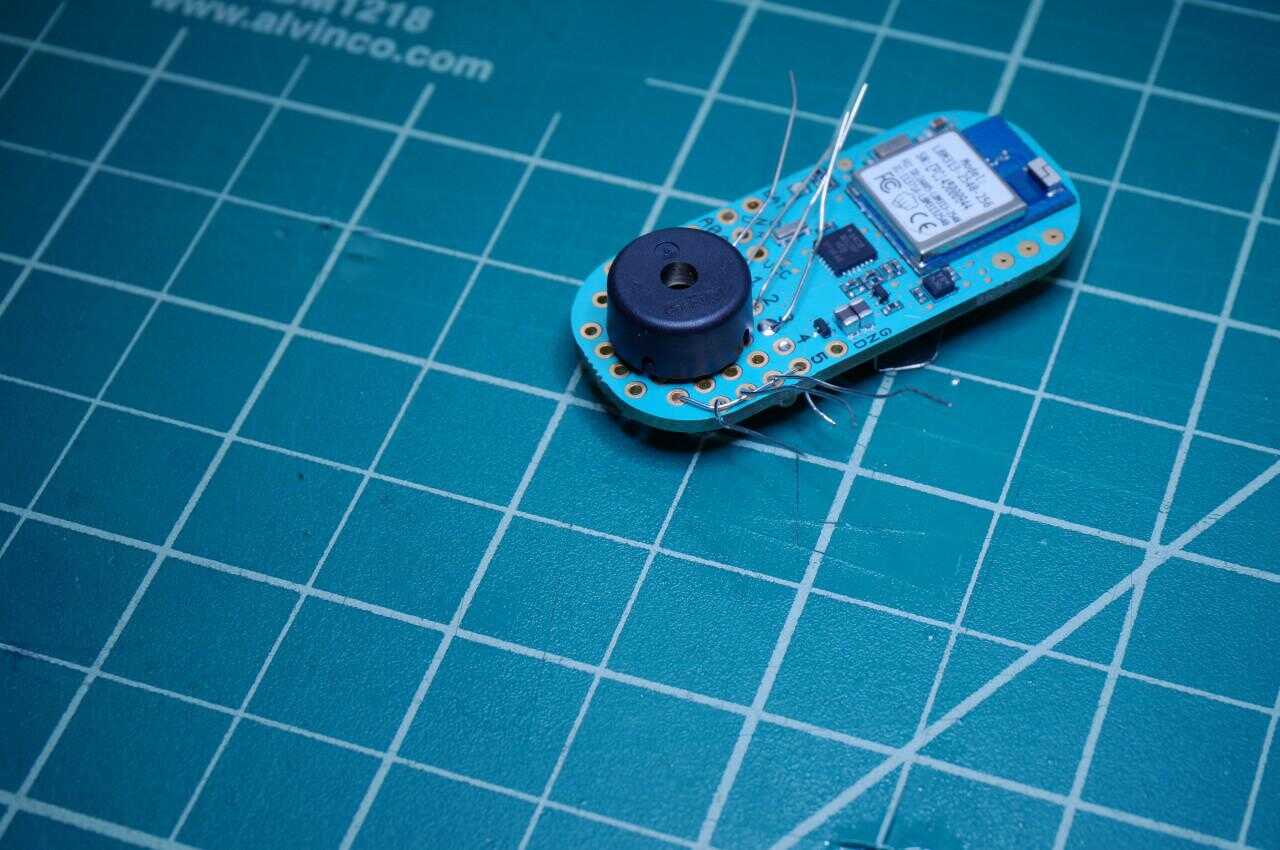

Voltear el grano para que tenga el frente hacia adelante. Las patas que salen del lado derecho de la Junta de perf deben ser conectado al pin 5. Tomar la pierna inferior y curva que pasa por el pin 5 y tocar todas las piernas en el camino. Soldadura al pin 5 y a las piernas de la otra resistencia.

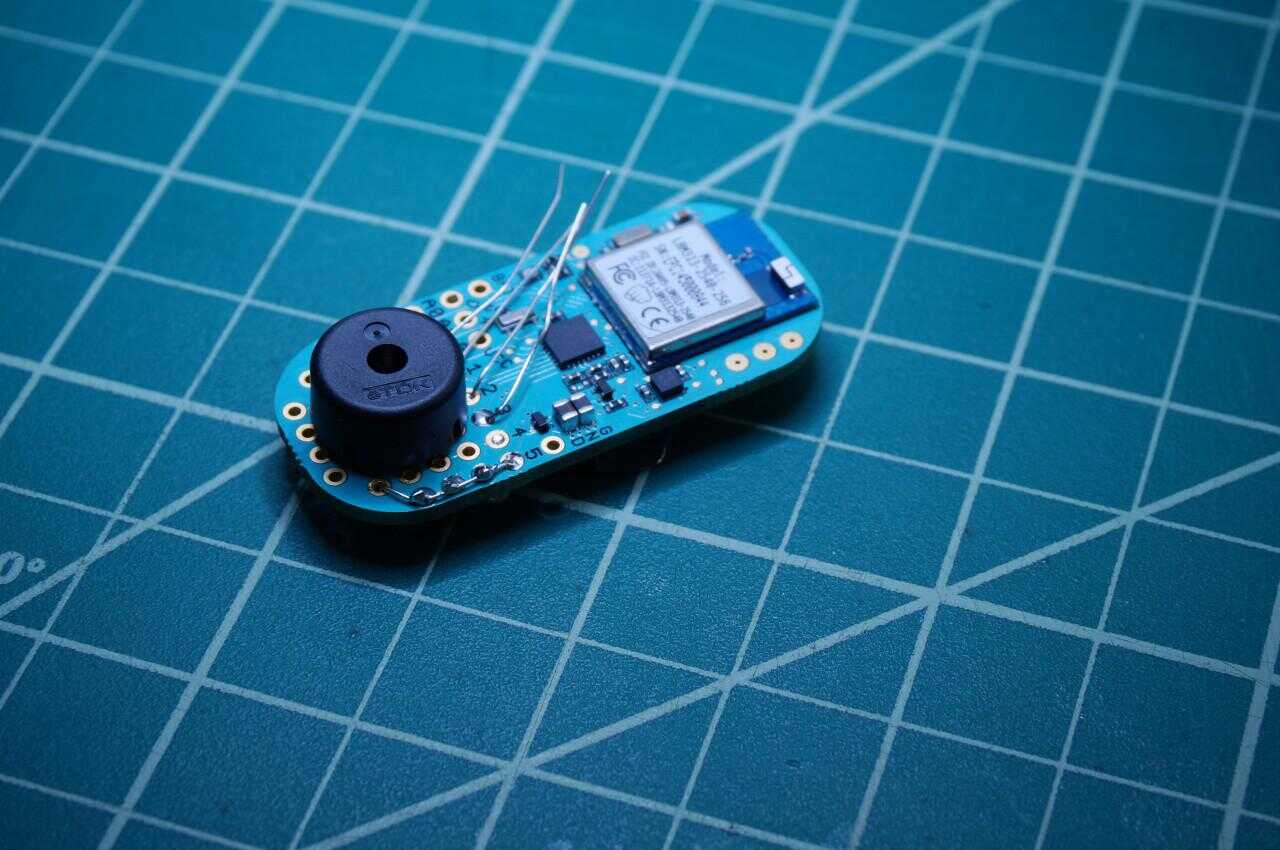

Cortar las piernas sobresale en el lado de la Junta de perf, pero conservar los que sale el pin 0-3. Los necesitamos para conectar a las cuerdas.

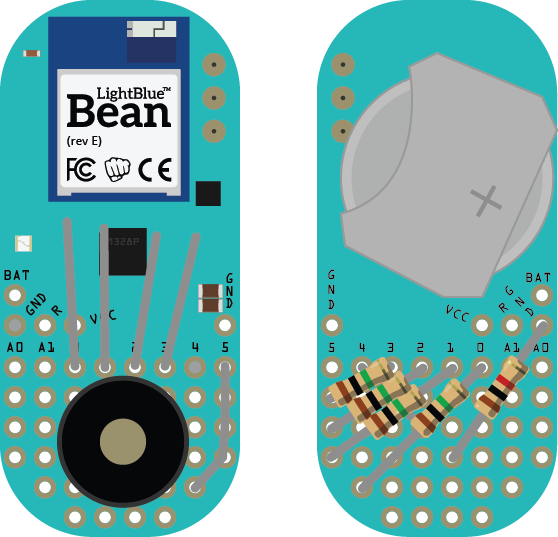

Ilustración utilizando Fritzing
