Pequeño y eficaz Extractor de humos de la soldadura (3 / 5 paso)

Paso 3: Prepare el ventilador

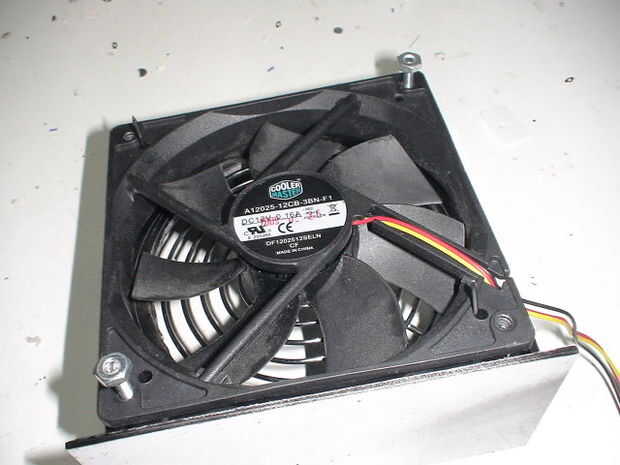

No estoy seguro si todos los fans tienen 2 agujeros de montaje como se muestra a continuación. Pero sería fácil hacer uno más en cada esquina si es necesario.

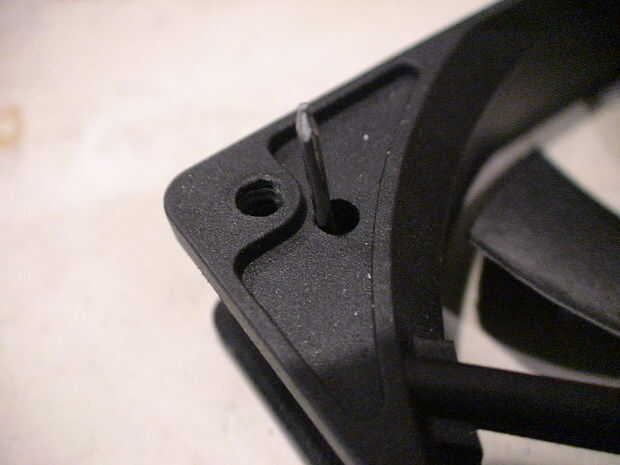

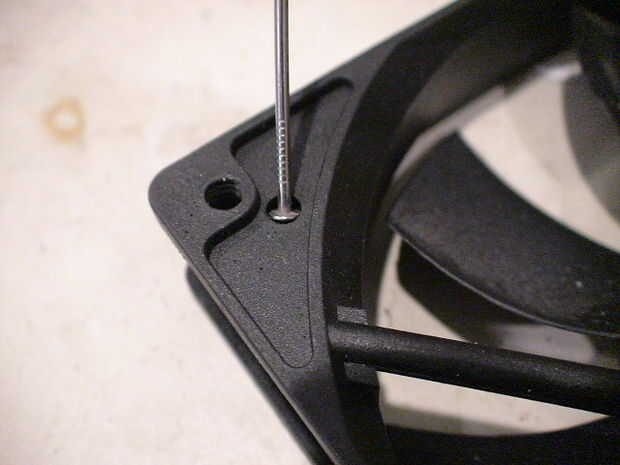

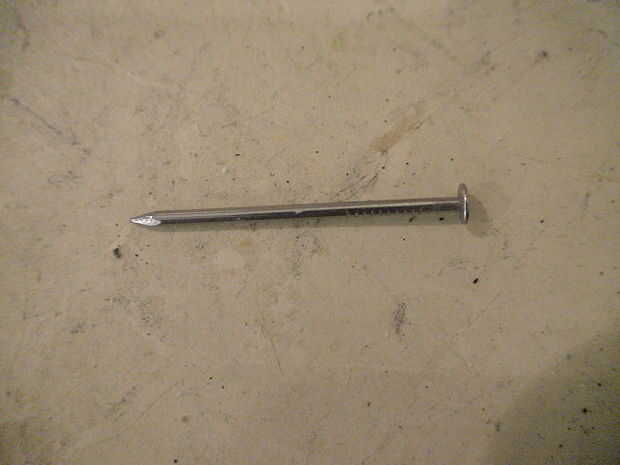

Simplemente, encuentra un clavo que encaja bien en el agujero y ponga en cabeza en primer lugar, por lo que es el extremo puntiagudo hacia arriba. Si se desea, poner pegamento en el agujero primero.

Ver imágenes para más detalles.

Si los filtros de carbón son de grandes, cortar hacia abajo.
La parte inferior del ventilador y filtro deben ser al ras por lo que cabrá en el stand.
Pueden colgar los otros 3 lados, justo al lado de uno debe estar al ras con la carcasa del ventilador.
Presione las uñas, así que hay uno saliendo de cada esquina.

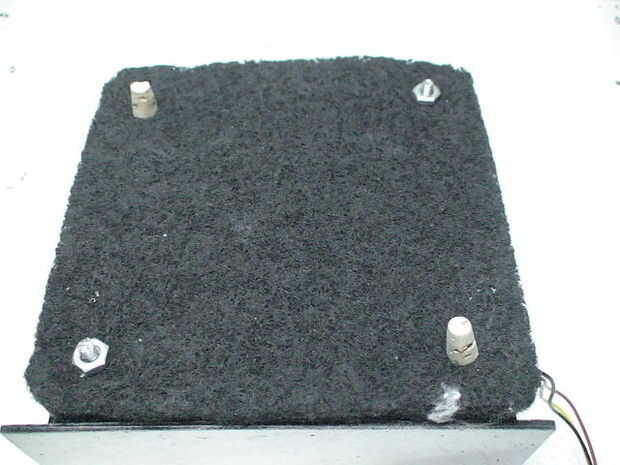

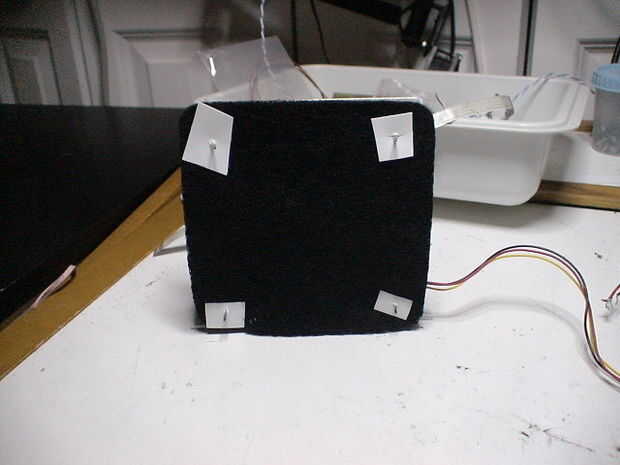

Con algún plástico o goma, empujarlo hacia cada uno de los clavos para sujetar el filtro en apretado. Algunos pequeños corchos o tapones de goma sería preferidos.

ACTUALIZADO ***
