Paso 10: Terminal de alimentación: conexión a fuente de batería

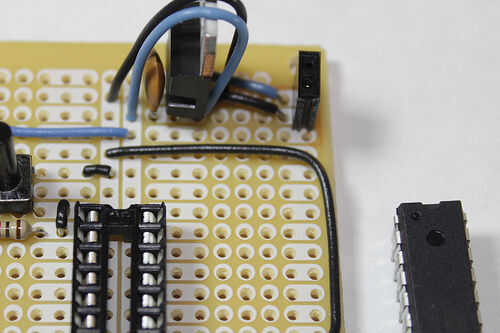

He optado por instalar pernos de Rúbrica femenina a los terminales de alimentación de energía de entrada. Esto para que yo fácilmente puedo pop y cualquier fuente desee. Sin embargo, para una junta que se va un proyecto específico, es una buena idea de soldadura sólo permanentemente en su alimentación. Tal vez sea un clip de batería de 9v. O un adaptador de pared CC.
Ahora que hemos terminado de soldar todo, utilice el multímetro para comprobar la continuidad entre los carriles de la energía. T aquí no debe ser ninguna conexión entre los dos. Si el multímetro dice que hay ir a través y compruebe dónde existe un cortocircuito. Esto podría ser perjudicial para el chip si enciende y hay pocos.

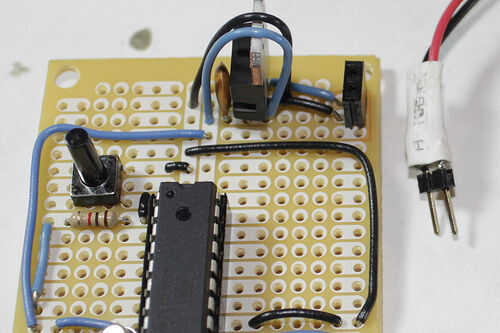

También es un buen momento para comprobar que el circuito regulador de voltaje es funcional. Conecte la fuente de alimentación y encenderlo sin el chip insertado en el zócalo. Utilice el multímetro para comprobar que exactamente 5v apuntan entre los carriles de la energía. Porque todos nuestros pines de alimentación se conectan a los rieles, sabemos que el chip sólo recibirá 5v - tal como queremos.
