Perfboard Hackduino (circuito de Arduino-compatible $8) (12 / 12 paso)

Paso 12: LED en el Pin 13 y... HECHO!

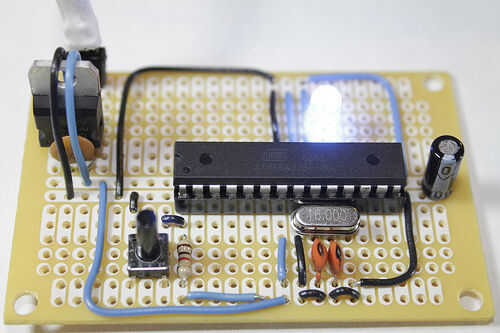

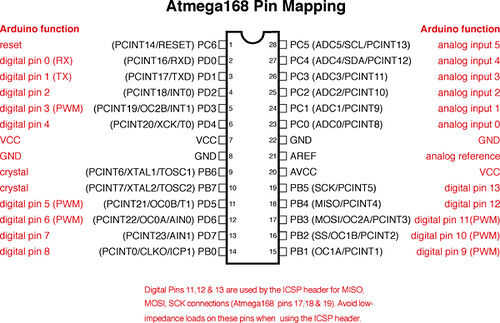

En estilo clásico de Arduino, yo he soldado en un LED al pin digital 13 (que es del pin 19 del CI). Por supuesto podrían soldar el LED a cualquier parte de la Junta y haga correr el cable de GND y el pin 13, soy perezoso justo en este caso y ponerlo en el perno sí mismo.

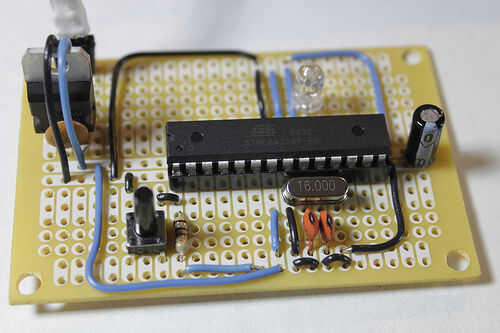

Que haya no corto entre rieles PWR y GND ya que tiene exactamente 5v corriente a través de la Junta, inserte el chip en el zócalo.  Ser conscientes de la muesca. Alimentación por la Junta, y si todo va bien debería ver S.O.S. empieza a parpadear en cualquier LED conectado a los pines digitales! Éxito! Todo listo para incorporar en proyectos!

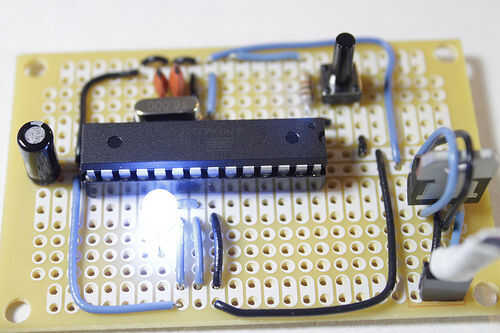

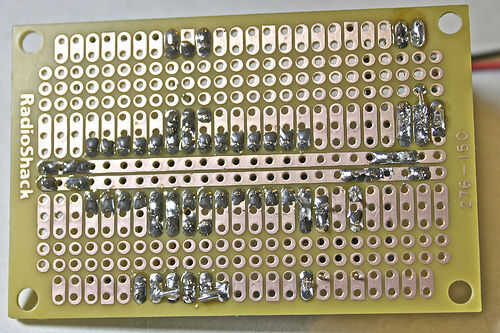

Otra gran cosa vale la pena destacar sobre este tablero es los 4 agujeros en cada esquina.  Separadores son una manera muy profesional para montar tu tabla a un proyecto y puede prevenir cualquier potencial cortocircuito de su circuito.

Buena suerte y puesto para arriba un comentario con cualquier proyecto de que incrustar con su propio hackduino perfboard!
