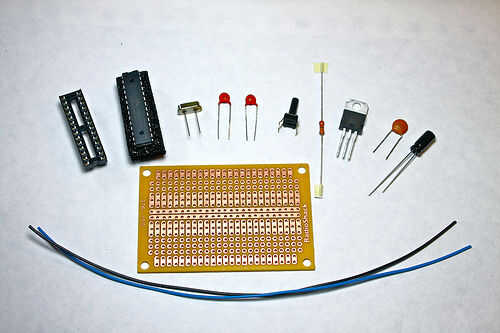

Paso 1: Reunir los componentes y herramientas
• 28-pin DIP IC zócalo - $0.30 - comprar perro ratonero
• Cristal de 16 MHz - $0.55 - comprar perro ratonero
momentáneo • pulsador interruptor - $0.15 - comprar perro ratonero
• 1 k resistencia de ohm - $0.05 - comprar perro ratonero
• LM7805 5v regulador de voltaje - $0.35 - comprar perro ratonero
• 2 x 22pF condensadores - $0.12 - comprar perro ratonero
• 10nF condensador (código de disco de cerámica '103') - $0,10 - comprar mouser• 22uF condensador - $0.02 - comprar perro ratonero
• ATMega168 o 328 microcontrolador viruta w/Arduino bootloader (usted puede utilizar uno a tu Arduino por ahora!) - $4,00-$5,50- comprar unbootloaded mouser(más barato) / compra bootloaded sparkfun(caro)
• tablero estilo perf tablero - $1,45 de electronix expres (elexp), o $1.99 - de radioshack
Costo total de componentes: $7,39 (!) * No se incluye el cable 22AWG
He creado un proyecto de Mouser que incluye todo lo que necesita, excepto el perfboard sí mismo (Mouser no lleva una buena a buen precio). También, esto es el ATMega328 en blanco - así que usted necesitará bootload la viruta sí mismo. También tenga en cuenta que ordenar en múltiplos hace que todo sea más barato! Aquí está el proyecto de Mouser.

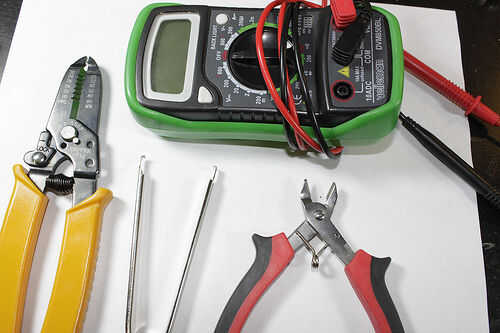

Herramientas:
• IC herramienta de extracción (puede utilizar un destornillador de cabeza plana de min para sacar virutas así) - comprar
• Pelacables
• Tijeras para chapa
• Multímetro
• Cautín + estaño
