Paso 4: Acabado el poder
![]()
![]()
![]()
![]()

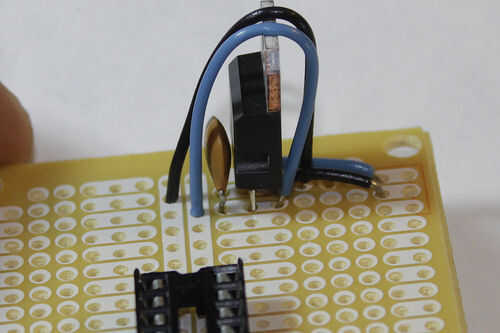

yo nunca haría esto cuando en realidad este circuito, pero para fines tutoriales me pareció la manera más clara que le muestre cómo estoy tomando energía de los 7805 y compartir con la Junta.
De hecho recomiendo que usted
no coloque los cables en la parte superior del 7805 como puede calentar un poco, especialmente si usted está introduciendo más de 9v.

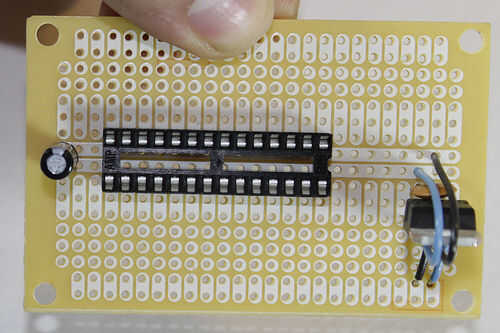

Circundar el 7805 en cualquier lado. Por el centro de la perfboard puedes ver los dos carriles que van hacia abajo el centro del tablero, que estoy usando como carriles de la energía (similares a los carriles exteriores de un protoboard). He elegido uno a moler, el otro ser la alimentación (+ 5v).

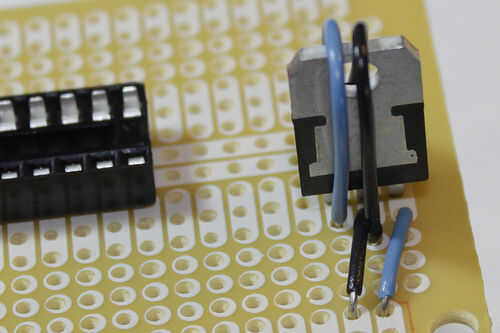

Detrás de la 'silla' (7805) se puede ver que he tomado la tensión de entrada pin y tierra a dos terminales que es donde nuestra batería se enchufe.

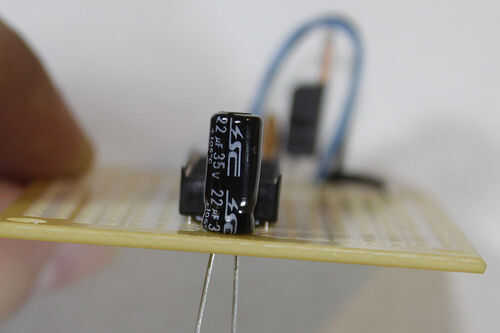

Por último, instale el el capacitor de 22uF a través de las líneas de energía en algún lugar después el chip ATMega. En este caso estoy poniendo al final de mis carriles de la energía. Ten en cuenta de la polaridad al usar condensadores electrolíticos - emparejar el terreno de la PAC para el carril de tierra. Esto es importante!
** Si usted no ha notado por ahora, se quedó sin cable rojo y estoy usando el azul para el positivo y el negro para la tierra.
