Perfboard Hackduino (circuito de Arduino-compatible $8) (6 / 12 paso)

Paso 6: AREF, + 5Vs y GNDs

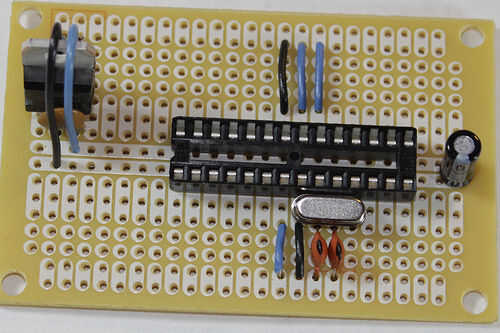

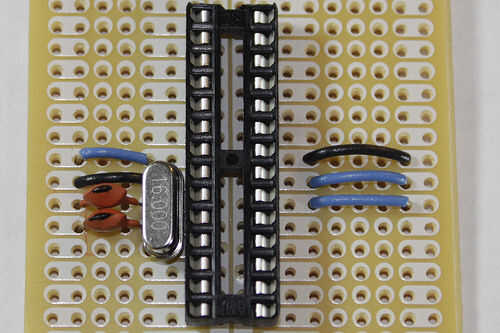

Vamos a seguir construir nuestro circuito ATMega añadiendo conexiones de corriente y tierra.  Como se puede ver en el mapeo de pines:

- Toma de tierra debe ir a los pines 8 y 22.
-VCC (+ 5v) tiene que ir a 7, 20 y 21 (el voltaje de referencia analógica).

Vaya por delante y conectar estos pines a los pares terminal externos directamente frente a ellos, con el cable apropiadamente coloreado.
