Perfboard Hackduino (circuito de Arduino-compatible $8) (8 / 12 paso)

Paso 8: Conecte GNDs y PWRs a los rieles

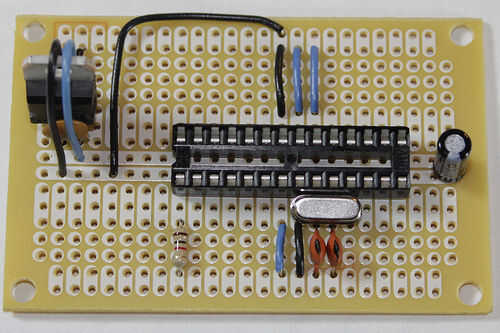

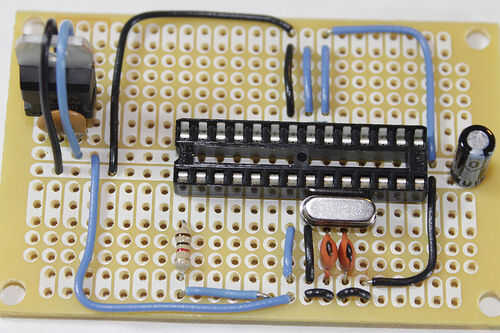

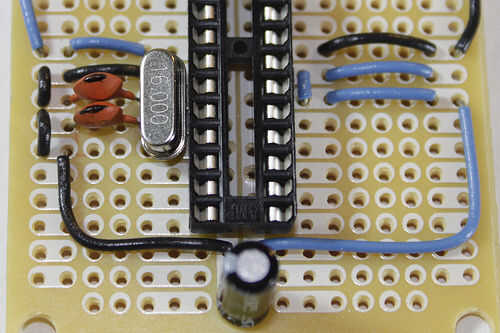

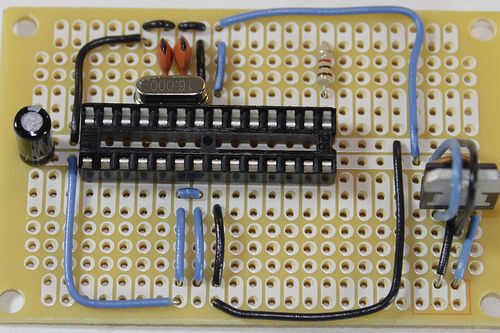

Ahora es hora de empezar a realmente conectar nuestros cables a PWR y GND.  Voy a utilizar los carriles de la energía bajando la Junta a mi ventaja y tomar conduce a partir de ahí.

** Lo que estoy conectando estos pines en este ejemplo tiene sólofines tutorial. Quiero ver exactamente lo que estoy conectando a donde.  Si yo estuviera haciendo un tablero para mi propio uso, haría que estas conexiones por debajo de la placa directamente a los carriles de la energía en el centro.  Esto puede ahorrar un montón y un montón de espacio, pero sería muy difícil de comprender y seguir este tutorial.  Dicho, usted puede copiar esto exactamente, y su circuito funciona muy bien!  No más espacio método eficiente - get creative!
