Paso 1: Un diseño que resuelve los problemas.

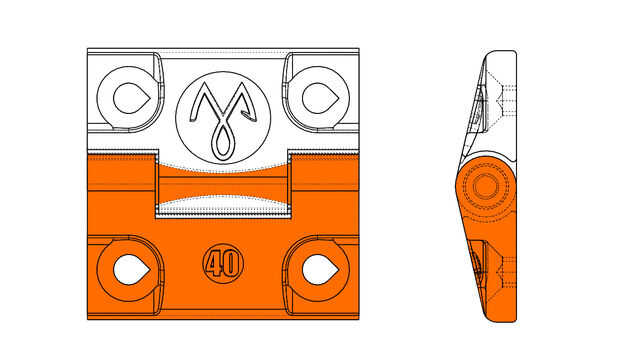

La idea era conseguir un eje fuerte y un barril fuerte en un área reducida. La única manera de conseguirlo, es establecer un eje de diámetro variable y barril.
El eje necesita fuerza especialmente en los puntos de su adjunto, pero al llegar lejos de puntos de la tesis, no necesita mucha fuerza. Por el contrario, el barril será más fuerte en el centro. Así que la bisagra total será más fuerte que la construcción de un eje de diámetro constante y el barril en el mismo volumen. Como la distancia entre el eje y el cilindro es pequeño y constante, el diámetro variable no trae juego extra.

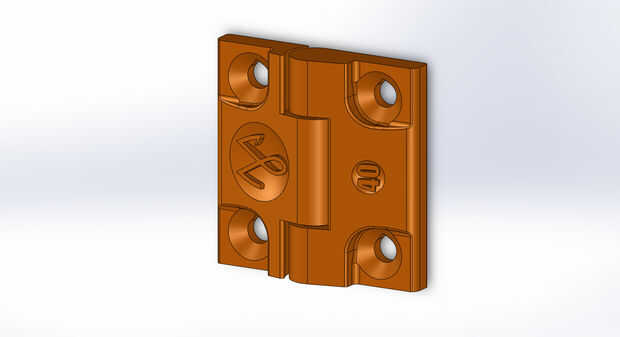

Después de un montón de trys, la mejor relación fue cincuenta soporte bisagra cincuenta, ahorrado como 2 + 4 + 2 = soporte de la bisagra. El perfil de la bisagra obtiene mayor suavemente hasta la zona del cañón. Los agujeros de tornillos de cabeza avellanada hace los tornillos tan discreto como sea posible mientras empuja fuertemente la bisagra para su apoyo. He añadido los agujeros de lágrimas para evitar overang goteo en los orificios durante la impresión.
Doblé las esquinas agudas horizontales para conseguir el mejor movimiento posible en la impresora. Así que la impresión se ejecuta más rápido y es consistentemente más tranquila!
