Paso 1: diseño
Para diseñar una alimentación supplly, estaba buscando algo de información en línea. Dave John, un electrian de professtional, es una buena guía para empezar. Según él, debe tener un buen poder suplpy:

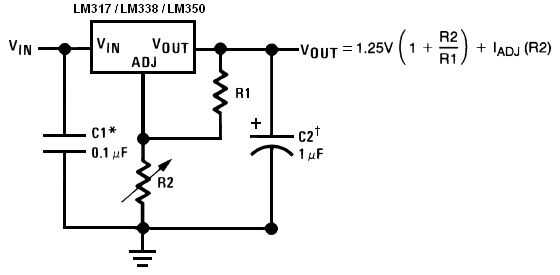

¿-Absoluta 0v 6v rango: vale, un LM317 puede hacerlo (1.25v de referencia? Fácil. Solo 2 o 3 diodos en serie entonces el problema están resuelto).

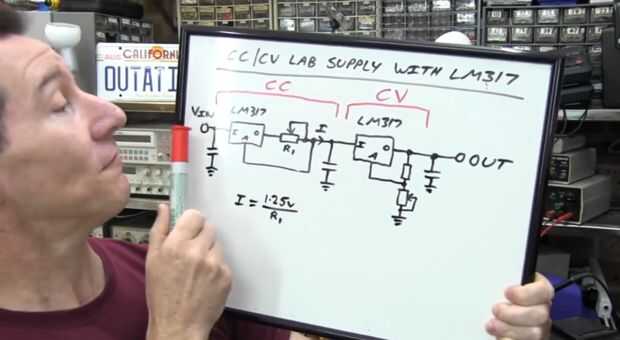

-ajustar de 0 a corriente constante de 1A: Ok, tenemos mi limiteralready actual de CC.
-Control de voltaje y corriente: un potenciómetro es lo suficientemente bueno para mí.
-Bajo nivel de ruido (lineal): significa con el regulador de voltaje (esto es lo más importante que tienes que prestar atención a si usted trabaja con amplificador de audio). Facilita este proyecto mucho ;) Lazy personas les gusta esto.
-Solo entrada de alimentación: use un transformador de la fuente única o un lado de la fuente dual transormer.

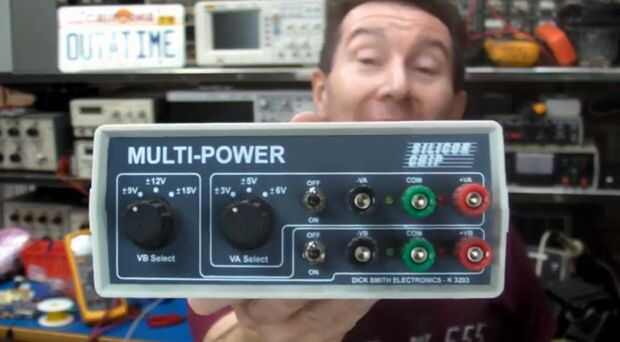

Te tomo estas idea y ponerla en mi diseño. También tengo una idea para la función de mi alimentación. Debe también ha fijado la salida de voltaje como fuente de alimentación ATX, también tiene 2 selector de salida separados como la multi-fuente de alimentación con Dave. Creo que todos ellos combino en mi diseño.
Una cosa importante que usted también necesita saber y también hacer mi fuente es única: hacer una salida 36VAC. ¿Por qué? Por muchas razones:
+ Quiero siempre una tensión de alimentación AC para mantenerme lejos de pared peligrosa salida 220VAC (sólo 36VAC y poder limitado)
+ Es aislado desde la salida de pared y "seguro" para un toque de accidenttly (no ambas terminales al mismo tiempo)
+ Útiles para probar algunos pequeños electrodomésticos como cargador, bombilla,... especialmente cuando cortocircuito interior o peligro de la tensión de salida

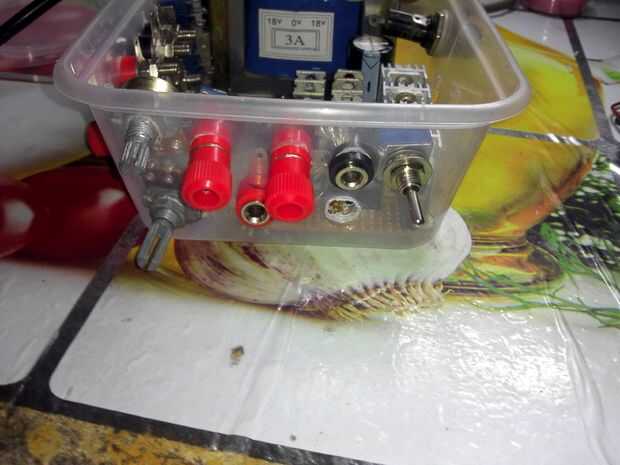

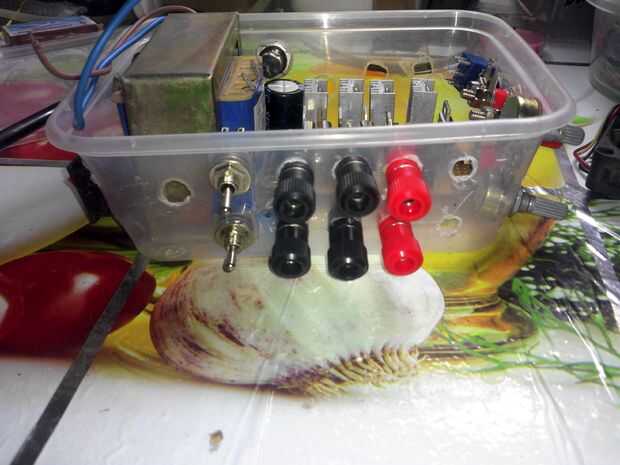

También no olvide arreglar su componente para hacer una buena disposición
