Paso 6: Medir oscilaciones de huevo - ensayo #1

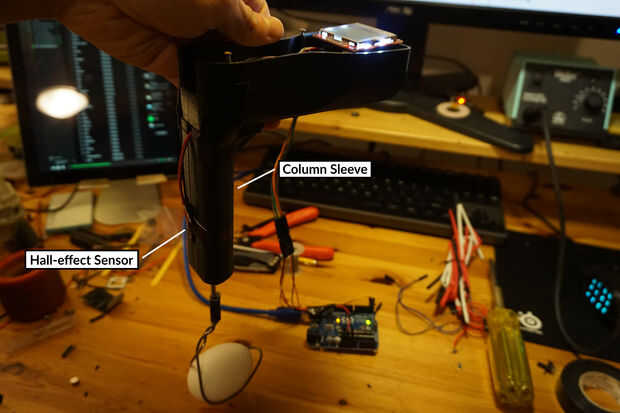

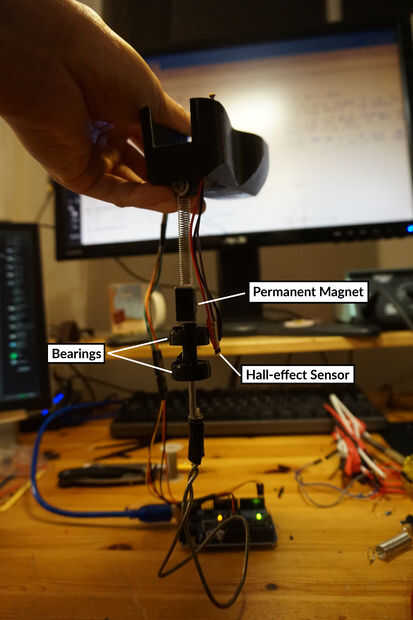

Los componentes mecánicos pasaron por varias revisiones antes de que el diseño final fue satisfactorio. La encarnación inicial del dispositivo incorpora un sensor de efecto hall para medir el período de oscilación. Una manga de columna alrededor de la primavera (Figura 1) era necesaria para restringir el eje oscilante en orden para el imán permanente a estar lo suficientemente cerca para el sensor de efecto hall para obtener lecturas fiables. Dos rodamientos se utilizan para restringir el eje con la mínima fricción (Figura 2).
Desafortunadamente, este diseño demostró para ser ineficaz puesto que los rodamientos y manga columna contribuyó una fricción excesiva a las oscilaciones. Necesitábamos un método para medir las oscilaciones libres, así que volví a la mesa de dibujo e hizo algunos pensamiento...
