Paso 1: Diseño de la perilla

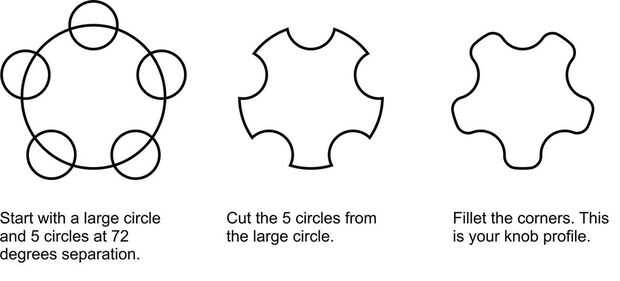

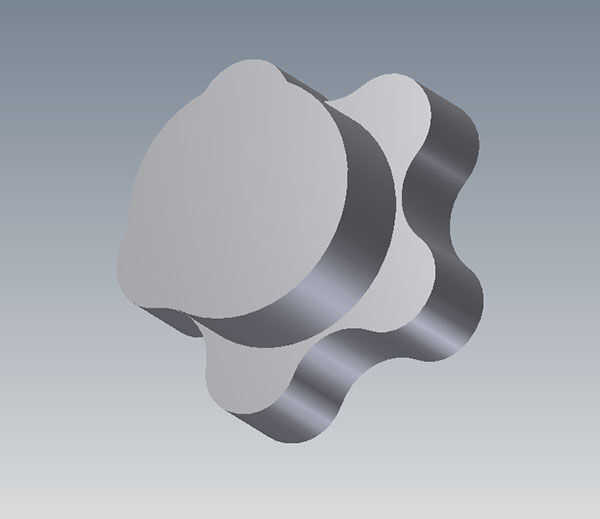

Aquí es donde puede ser creativo. Hay muchas suites SW que puede utilizar no incluso voy a ir allí. Debo señalar que hice el modelo 3D en Autodesk Inventor. Para la ilustración de step-by step-perfil, estoy usando Corel Draw. Podría diseñar el perfil en Corel Draw (o cualquier otro SO) y luego importarlo a tu paquete favorito de dibujo de CAD. O lo puedes hacer de todo dentro del paquete de CAD. De cualquier manera funciona.

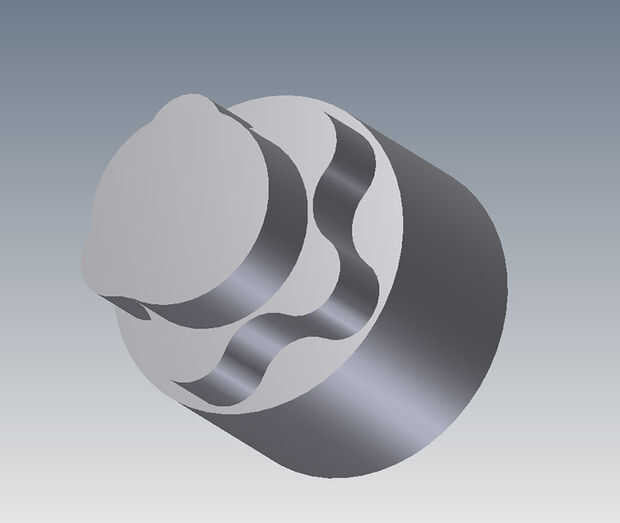

Nota que la mayoría perillas ahi son 4 dientes. Tal vez hay una razón de facilidad de uso para esto, pero me sentía como con 5 puntas. Por lo tanto, en lugar de espacio todo separadas 90 grados, usé 72 grados. Esto plantear un problema al centrar el objeto como el centro de un pentagon al que encerrar en un rectángulo, no es lo mismo que el centro del Pentágono mismo cuando encapsulan en un círculo. Es posible me faltaba algunos ajuste en la herramienta de mi CAM, pero al final he resuelto el problema de modelar el elemento dentro de un círculo más grande (como puede verse en la última foto)
