Paso 3: Ejecutar el trabajo CNC

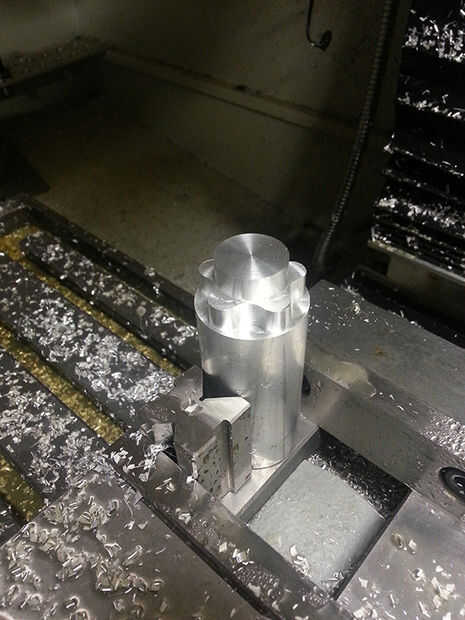

Ahora estamos listos para alguna experiencia knobbing. Ejecutar su trabajo y usted debería ver su perilla se extrae de la culata de aluminio embragues. Como muchos maquinistas dicen: "hay una perilla atrapada dentro de esta pieza de aluminio!" Regocíjense en el hecho de usted es el héroe de la película y ha guardado esta damisela en apuros. No se casan con el mando, sin embargo, como esto generalmente está mal visto...

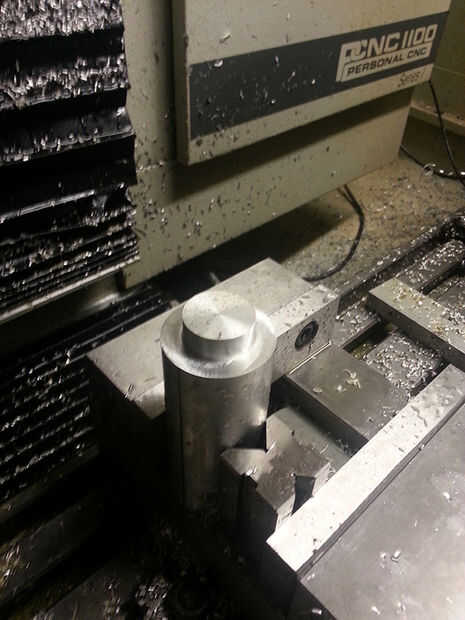

Para poder tomar estas fotos, dividido el trabajo en dos trozos de código de G. Uno para la ronda y luego otro para los dientes. La verdad es que toda esta parte puede ser procesado en un solo paso.
Sin embargo, hice esta parte en cuatro operaciones de contorno:
1. contorno 1 opera a 4000 RPM, 25 IPM. Se ejecuta desde Z = 0 a Z = -0.375. Se deja un stock de 0,01" y utiliza mecanización helicoidal con 4 pasos. Usé el contorno redondo para esta operación.
2. contorno 2 funciona a 5000 RPM, 20 IPM. Se ejecuta desde Z = 0 a Z = -0.375. Quita todo stock con ningún mecanizado helicoidal y 2 pasos. Usé el contorno redondo para esta operación.
3. contorno 3 corre a 4000 RPM, 25 IPM. Se ejecuta desde Z = -0.375 a Z = -0.75. Se deja un stock de 0,01" y utiliza mecanización helicoidal con 4 pasos. Utilicé el esquema de 5 puntas para esta operación.
4. contorno 4 funciona a 5000 RPM, 20 IPM. Se ejecuta desde Z = -0.375 a Z = -0.75. Quita todo stock con ningún mecanizado helicoidal y 2 pasos. Utilicé el esquema de 5 puntas para esta operación.
Esta parte tuvo menos de 5 minutos de tiempo de mecanizado a ejecutar.
