Perla Gel caja (1 / 4 paso)

Paso 1: electrónica

Piezas necesarias de la perla Gel caja:
Tapa de la caja de gel naranja
puntas de prueba 2 (1 rojo, 1 negro)
2 gatos de plátano (1 rojo, 1 negro), además de las arandelas

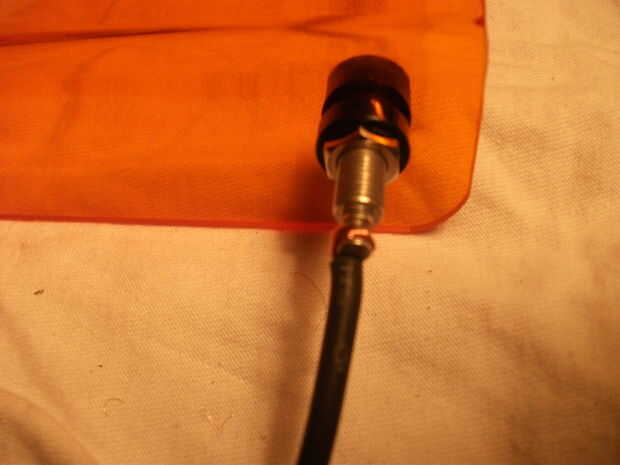

1. el primer paso es colocar las tomas de banana a la tapa naranja. La parte roscada larga del gato de plátano apuntará alejándola de la tapa (Foto 1).

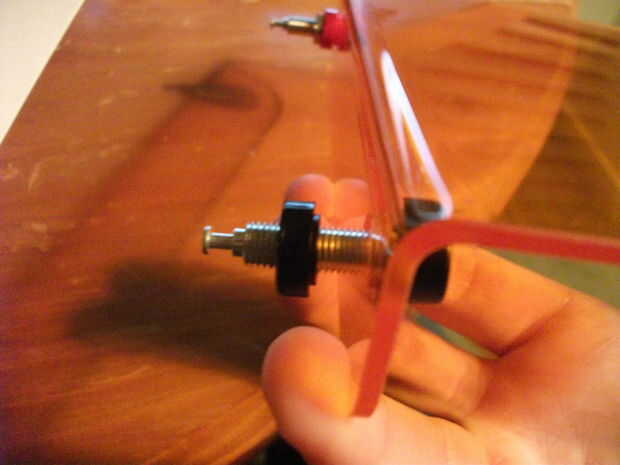

2. Deslice la tapa del mismo color sobre el otro extremo (Figura 1, jack banana negra)

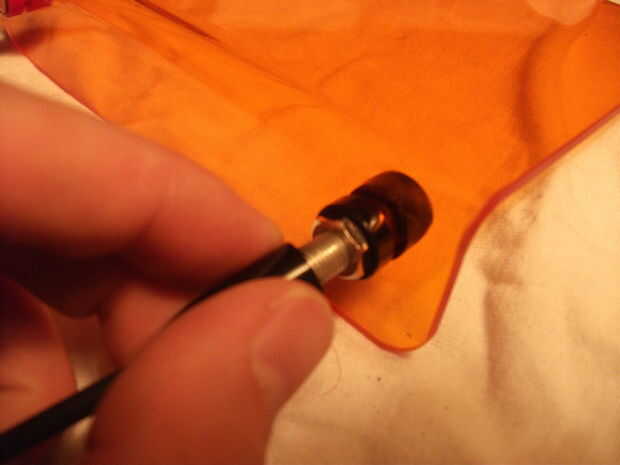

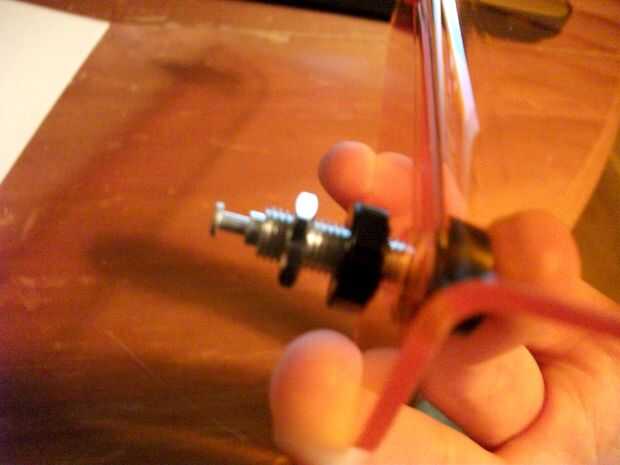

3. Enrosque la arandela, añadir loctite a la articulación y apriete con la llave pequeña (Foto 2)

Ahora vas a soldar la punta de prueba en el enchufe de plátano.

4. tira de aproximadamente 1/2" de finales de ambas pruebas conduce.

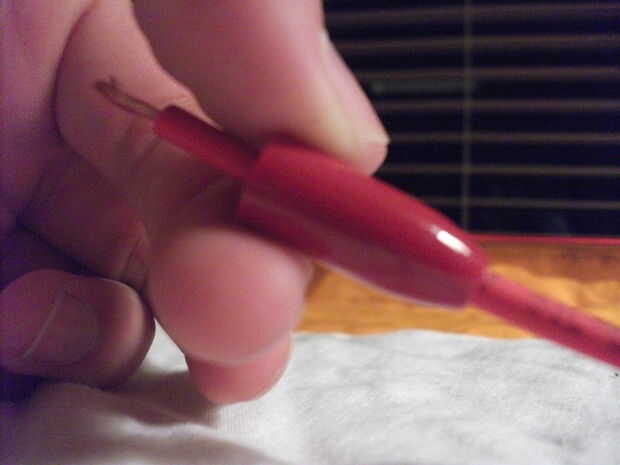

5. Deslice la cubierta del enchufe de plátano en ambas puntas de prueba antes de soldarlos en! (Cuadro 3).
6. Asegúrese que la tapa se enfrenta a la dirección correcta, la tapa se va a atornillar en el enchufe de plátano después de que termines soldadura.

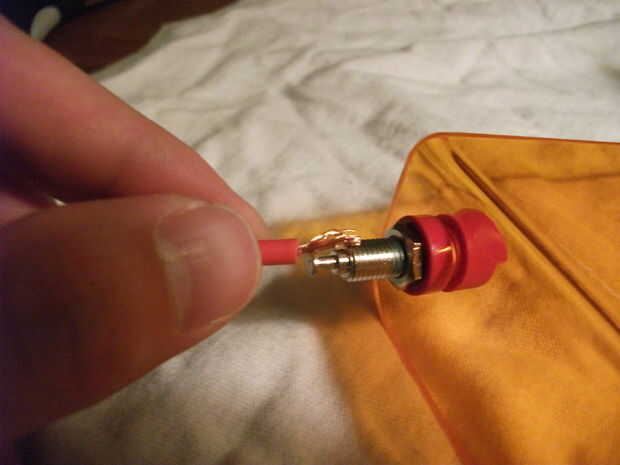

7. Escoja una punta de prueba y tuerza el alambre de cobre alrededor de la parte sin rosca del gato de plátano por lo que es capaz de sostenerse incluso sin soldaduras. * Tenga en cuenta, esta tapa va a necesitar caber sobre la articulación después de solder.* (Imagen 4)
8. soldar el alambre de cobre a la parte sin rosca del gato de plátano. (Imagen 5)
9. Atornille la tapa sobre la articulación. Puesto que la tapa tiene la rosca de plástico, ser algo suave para evitar dañar la tapa. Si no parecen caber en, considerar ajuste de la Junta soldada.
10. Repita los pasos 7-9 con la segunda prueba.
Todo listo!
