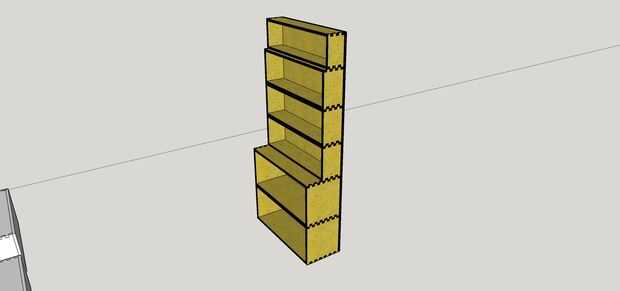

Paso 3: Dibujos CAD y hojas de corte

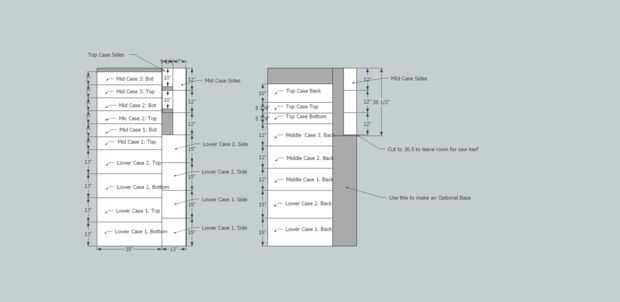

Hoja de corte
Con la anterior hoja de corte puede cortar este proyecto fuera de sólo dos piezas de madera contrachapada. Usted realmente tiene suficiente sobrante en caso de cometer un error y volver a cortar un pedazo. También me gustaría sugerir que uses el exceso para crear un taburete que empareja o una buena base de las cajas de libro a sentarse en.

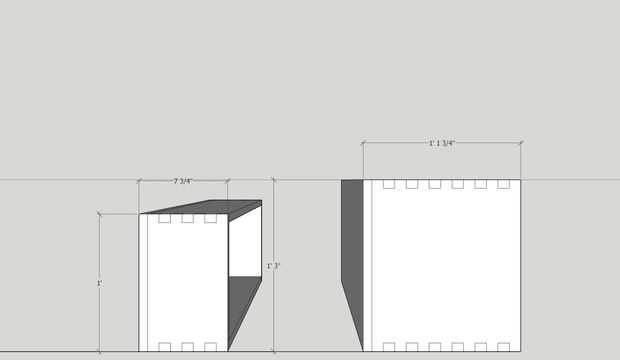

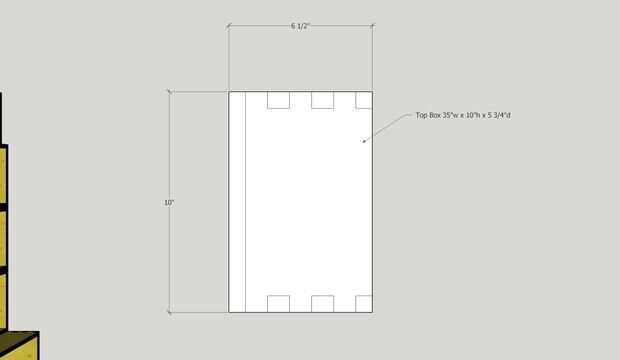

También he incluido los diagramas del lado de las cajas de la parte inferior, media y superior. Todos los cuales son 35" de ancho.

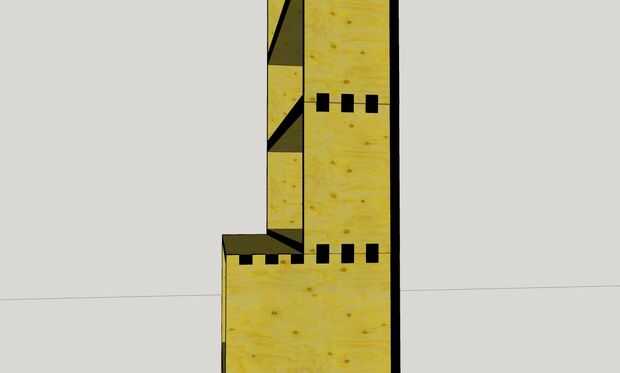

Lo último: me gustaría señalar cómo el patrón se corta en los dibujos de cad. Esta interpretación comienza con la espalda y las articulaciones del dedo son simétricas. Dando un aspecto de la línea negra punteada. Al final he decidido no hacer esto con el fin de lograr un patrón de zig zag con los extremos. Observe cómo en el cierre para arriba dibujo todas las cajas negras a tope uno contra el otro. Esto es porque el patrón común del dedo es simétrico.
Si prefiere el patrón de zig zag cortará la parte inferior de la pieza lateral enfrente de la parte superior. Así que si estás buscando en un lado y la parte inferior trasera comenzó con un diente... tendría que asegurarse de cortar la parte superior con un espacio.
Esto tendrá las líneas negras haciendo un zig zag y buena apariencia. En última instancia todo depende de ti. Creo que se vería muy bien si lo dejaste no cotizadas, así.
