Paso 1: Tablero de pan 101
Si tu no familiarizado con el uso de tablero de pan entonces esperemos que esto le ayudará.
El tablero de pan es un tablero de plástico con muchos agujeros en ella.
Una mirada cercana en él (o en la foto de arriba) le mostrará que estos agujeros se agrupan, en dos líneas de izquierda a derecha en la parte superior e inferior y en sets de 5 orificios verticalmente en entre.

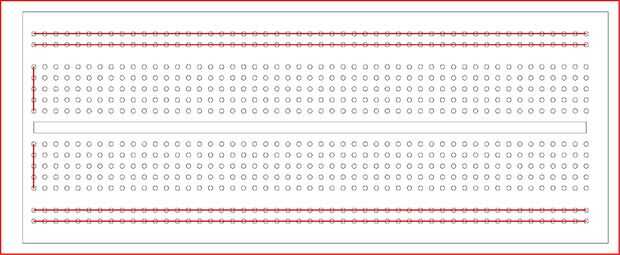

Los agujeros están interconectados como se muestra en el diagrama de red.
Los dos conjuntos superior e inferior están conectados de izquierda a derecha.
Los conjuntos de 5 hoyos están conectados verticalmente.
La brecha en el medio es para que pueda colocar sus ICs para que cada pata del CI está en una línea separada de la vertical de los agujeros por encima y por debajo de la brecha. Ver otra imagen a medida que avanzamos a lo largo.
Usando los agujeros se conectan componentes como si fueron cableados.
Esto es muy útil para la experimentación como puede tirar cosas hacia fuera y luego reemplazar fácilmente tantas veces como quieras.
El lado negativo es que mucha gente se confunda y ponga así que ten una conexión en el mal juego de los agujeros y doble lo que está haciendo todo el tiempo (esto es más fácil entonces tratando de encontrar fallos luego).
